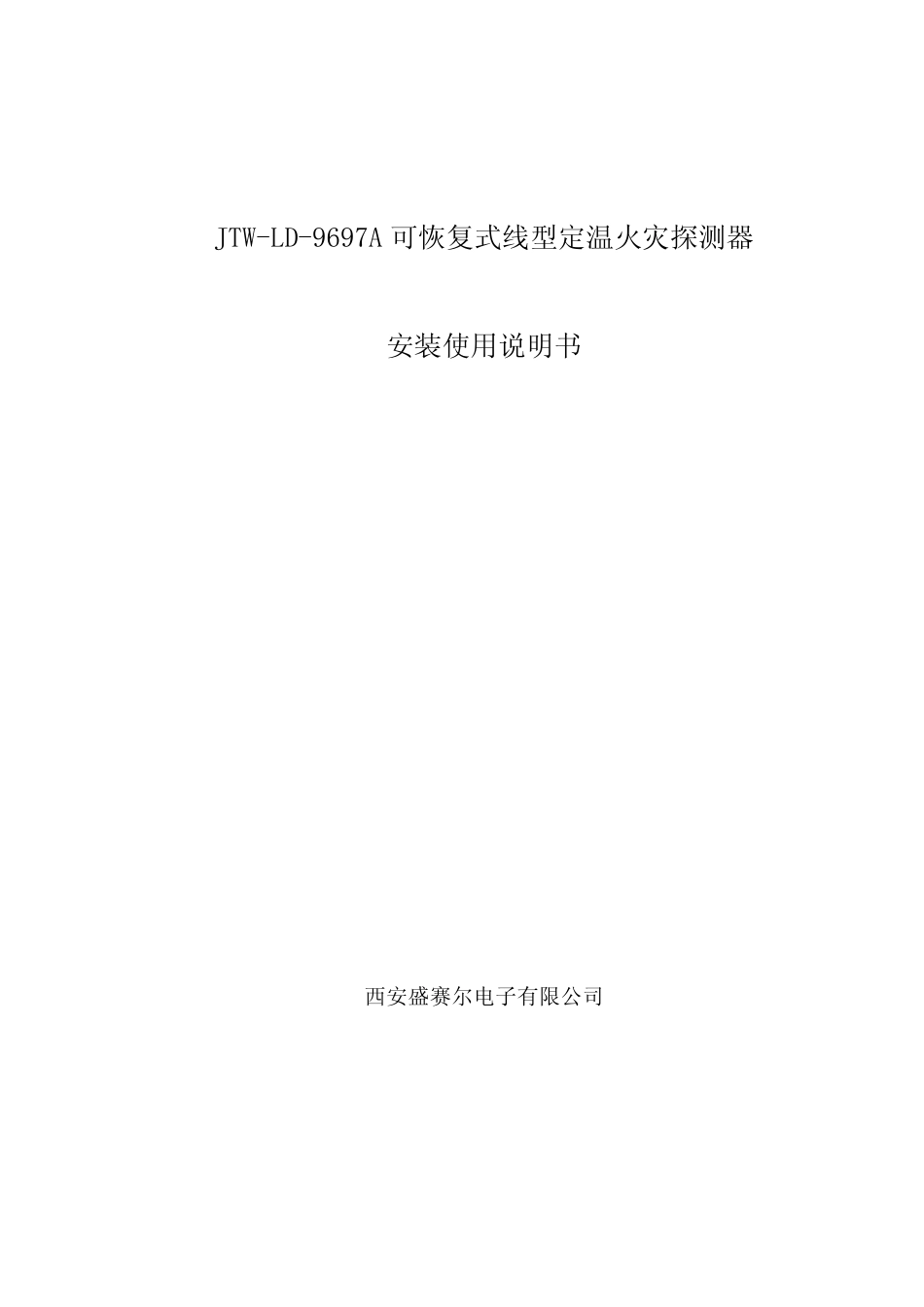

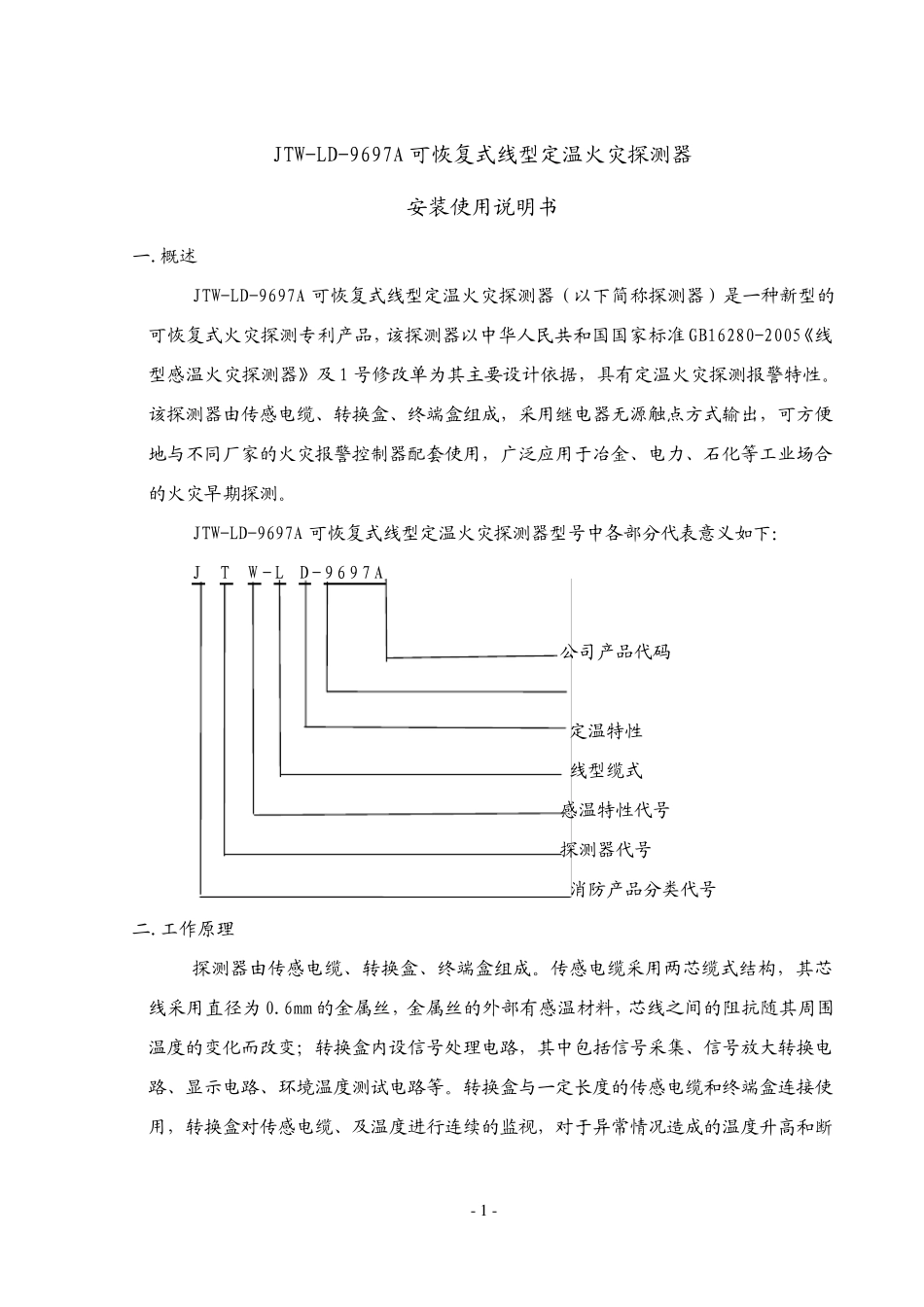

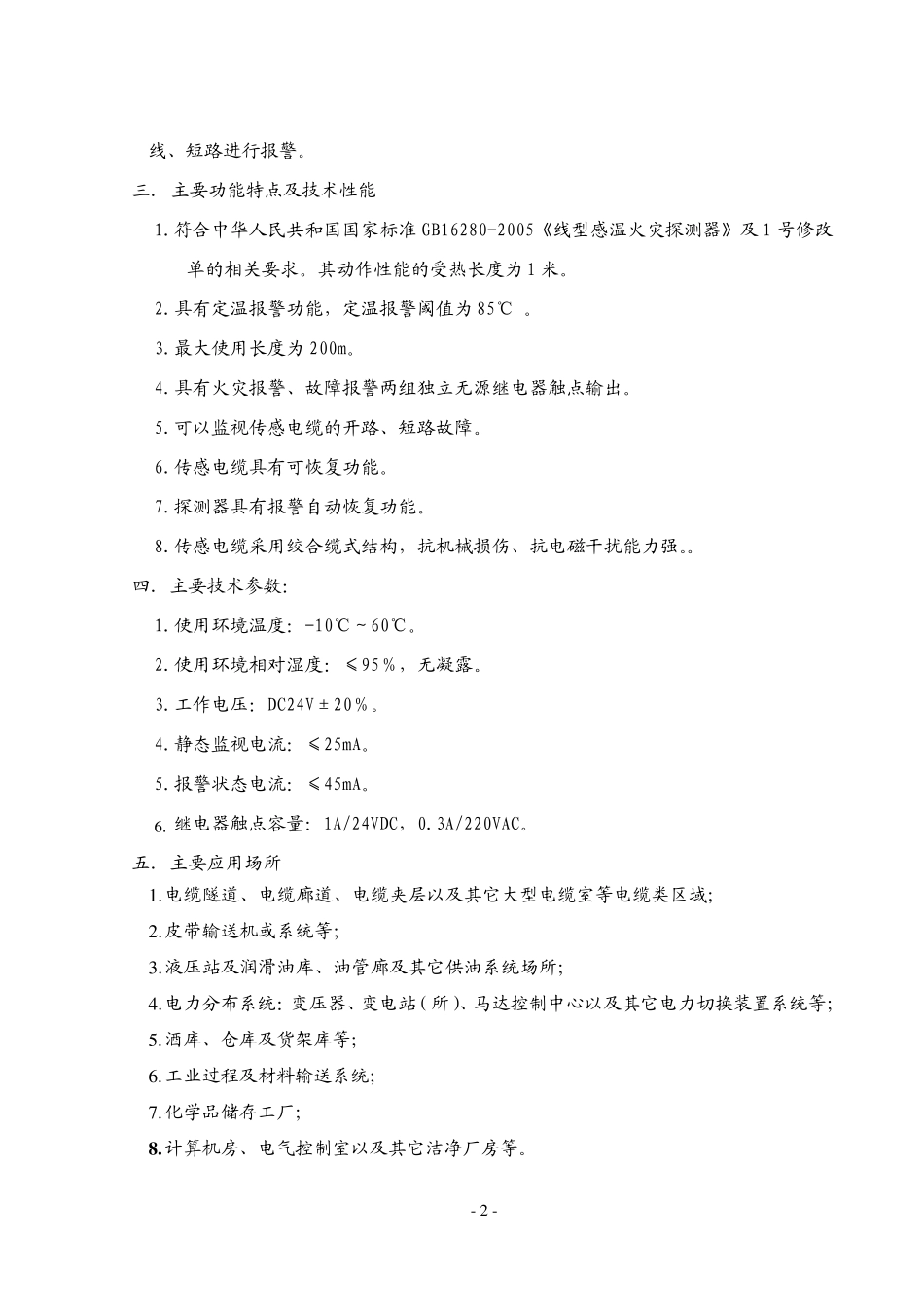

JTW-LD-9697A 可恢复式线型定温火灾探测器 安装使用说明书 西安盛赛尔电子有限公司 JTW-LD-9697A 可恢复式线型定温火灾探测器 安装使用说明书 一.概述 JTW-LD-9697A 可恢复式线型定温火灾探测器（以下简称探测器）是一种新型的可恢复式火灾探测专利产品，该探测器以中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》及1 号修改单为其主要设计依据，具有定温火灾探测报警特性。该探测器由传感电缆、转换盒、终端盒组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。 JTW-LD-9697A 可恢复式线型定温火灾探测器型号中各部分代表意义如下： J T W - L D - 9 6 9 7 A 公司产品代码 定温特性 线型缆式 感温特性代号 探测器代号 消防产品分类代号 二.工作原理 探测器由传感电缆、转换盒、终端盒组成。传感电缆采用两芯缆式结构，其芯线采用直径为0.6mm 的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；转换盒内 设信 号处 理电路 ，其中包 括 信 号采集 、信 号放 大 转换电路 、显 示 电路 、环 境 温度测试 电路 等。转换盒与一定长 度的传感电缆和终端盒连 接 使用，转换盒对 传感电缆、及温度进 行 连 续 的监 视 ，对 于异 常 情 况 造 成的温度升 高 和断- 1 - 线、短路进行报警。 三. 主要功能特点及技术性能 1. 符合中华人民共和国国家标准 GB16280-2005《线型感温火灾探测器》及 1 号修改单的相关要求。其动作性能的受热长度为 1 米。 2. 具有定温报警功能，定温报警阈值为 85℃ 。 3. 最大使用长度为 200m。 4. 具有火灾报警、故障报警两组独立无源继电器触点输出。 5. 可以监视传感电缆的开路、短路故障。 6. 传感电缆具有可恢复功能。 7. 探测器具有报警自动恢复功能。 8. 传感电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。。 四．主要技术参数： 1. 使用环境温度：-10℃～60℃。 2. 使用环境相对湿度：≤95％，无凝露。 3. 工作电压：DC24V±20％。 4. 静态监视电流：≤25mA。 5. 报警状态电流：≤45mA。 6 . 继电器触点容量：1A/24VDC，0.3A/220VAC。 五．主要应用场所 1 . 电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域； 2 . 皮带输送机或系统等； 3 . ...
