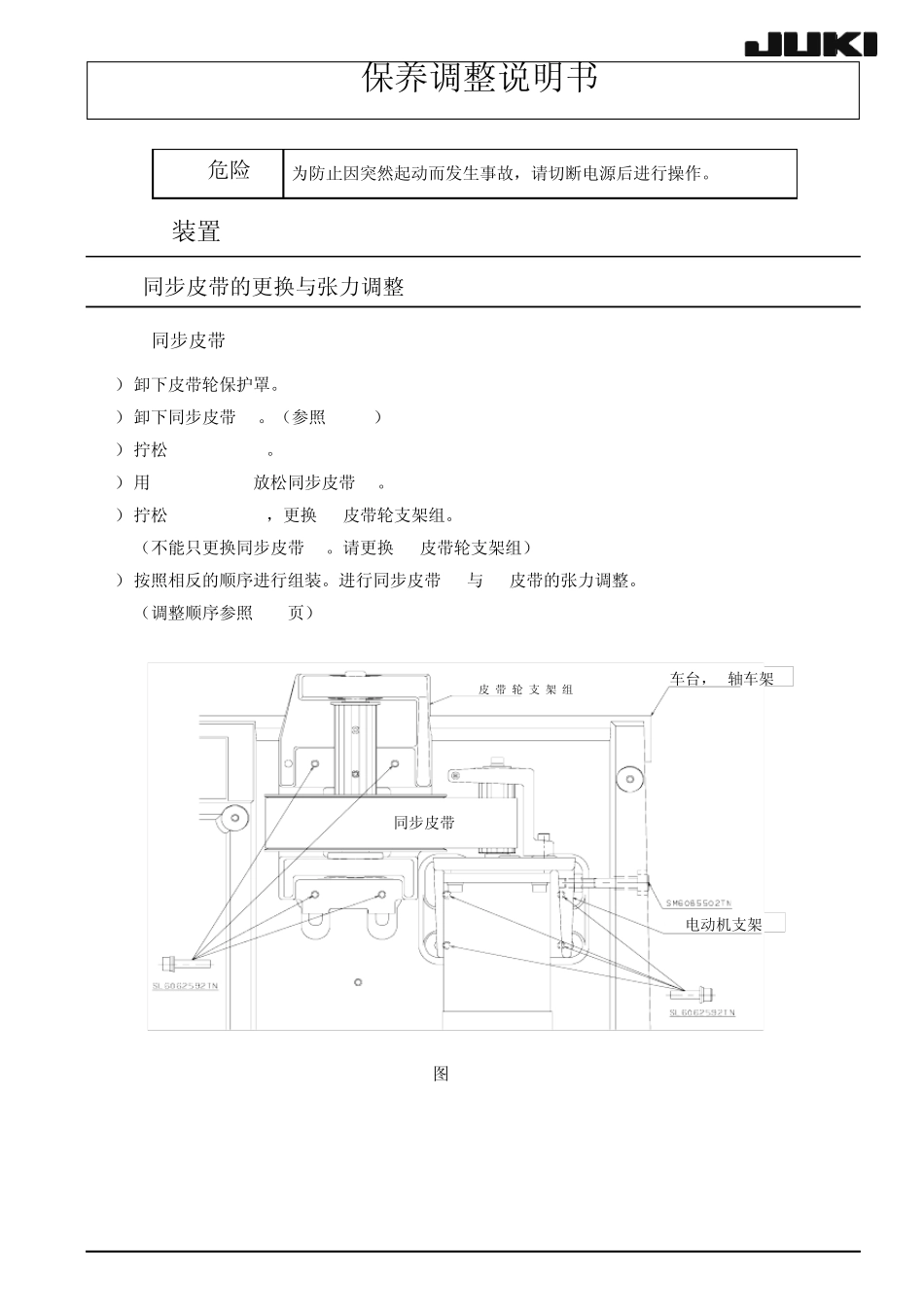

保养调整说明书 1-1 Rev. 1.00 危险 为防止因突然起动而发生事故，请切断电源后进行操作。 [1] XY装置 1-1 同步皮带的更换与张力调整 1-1-1 同步皮带 YM 1） 卸下皮带轮保护罩。 2） 卸下同步皮带 YB。（参照 1-1-2） 3） 拧松 SL6062592TN。 4） 用 SM6085502TS放松同步皮带 YM。 5） 拧松 SL6062592TN，更换 YA皮带轮支架组。 （不能只更换同步皮带 YM。请更换 YA皮带轮支架组） 6） 按照相反的顺序进行组装。进行同步皮带 YM与 YB皮带的张力调整。 （调整顺序参照 1-3页） 图 1-1-1-1 YA皮 带 轮 支 架 组 同步皮带 YM 车台，Y轴车架 YB电动机支架 保养调整说明书 1-2 Rev. 1.00 1-1-2 YB皮带 为提高工作效率，请取下侧面保护罩。卸下侧面保护罩的安装螺栓就能取下保护罩。 1） 卸下把 YB皮带连接器固定在 X信号终端的 SL6063092TN。 2） 拧松固定 YB皮带轮支架组的 SL6062092TN。 3） 拧松 SM6084002TN，卸下YB皮带轮支架组。 4） 把夹有 YB皮带的 SL6041292TN卸下，更换 YB皮带。 5） 按照相反的顺序进行组装。 6） 调整YB皮带的张力。（参照下一页） 图 1-1-2-1 图 1-1-2-2 Y皮带支柱（2） YB皮带 X信号终端 YB皮带连接器 YB皮带轮支架 车台，Y轴车架 保养调整说明书 1-3 Rev. 1.00 1-1-3 调整顺序 1） 用UNITTA制的张力计测量下图箭头所指部分的张力，确认测量值在规定范围内。 （注意1） 在YB皮带的调整中，旋转皮带轮并测量数处（至少5处）的张力，确认其平均值在规定的范围内。 （注意2） 因为YB皮带的张力计测量值比实际值低30N，因此实际的张力在市场的再调整时为190N以上。 2） 张力计的输入值 表1-1-3-1 皮带种类 皮带单位质量 皮带宽度 皮带长度 (g/m·mm) (mm) (mm) 同步皮带YM 2.5 40 93 YB皮带 3.8 70 988 1-1-4 测量位置与规定值 1） 对下图所示位置进行测量。 图1-1-4-1 表1-1-4-1 皮带种类 出品时 市场再调整时 YB皮带 1100±50N 800N以上 同步皮带YM 290±50N 160N以上 X电动机皮带 后部 Y轴 Y皮带 Y皮带 前部 保养调整说明书 1-4 Rev. 1.00 1-1-5 调整方法 1） 同步皮带YM 1. 拧松固定YB电动机支架的SL6062592TN。 2. 用 SM6085502TN调整张力。 3. 拧紧 SL6062592TN。 图 1-1-5-1 2） YB皮带 1. 拧松固定YB皮带轮支架的SL6062092TN。 2. 用 SL6084...
