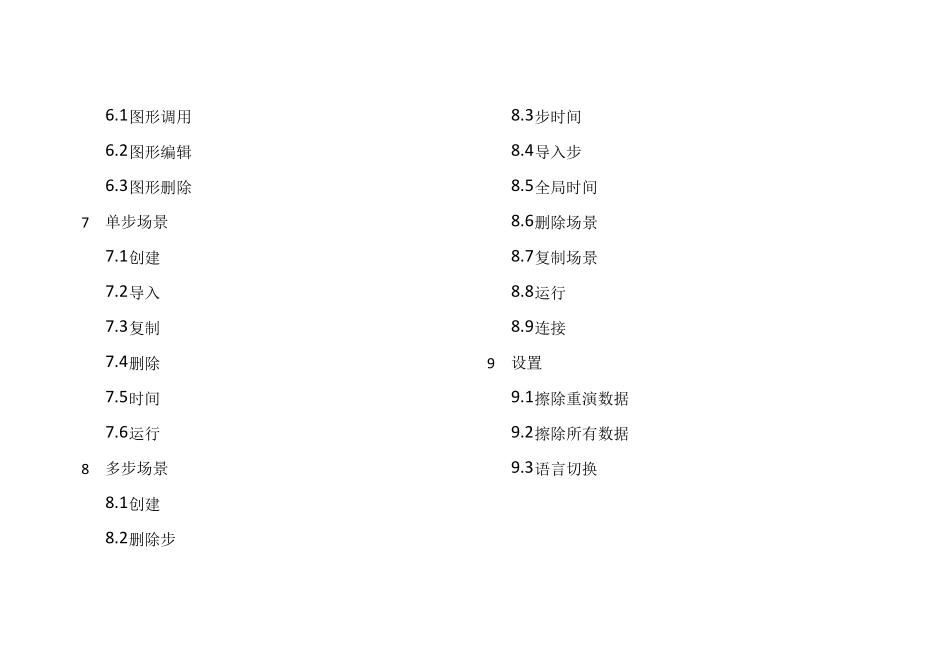

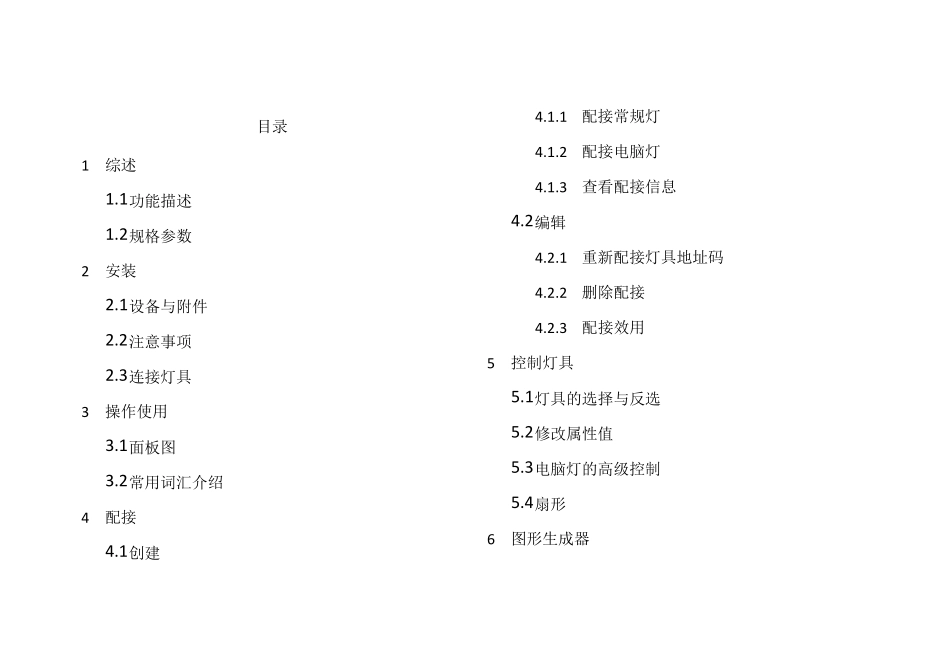

金刚1024 King Kong 1024 DMX 控制器 DMX Console 用户手册 目录 1 综述 1.1 功能描述 1.2 规格参数 2 安装 2.1 设备与附件 2.2 注意事项 2.3 连接灯具 3 操作使用 3.1 面板图 3.2 常用词汇介绍 4 配接 4.1 创建 4.1.1 配接常规灯 4.1.2 配接电脑灯 4.1.3 查看配接信息 4.2 编辑 4.2.1 重新配接灯具地址码 4.2.2 删除配接 4.2.3 配接效用 5 控制灯具 5.1 灯具的选择与反选 5.2 修改属性值 5.3 电脑灯的高级控制 5.4 扇形 6 图形生成器 6.1 图形调用 6.2 图形编辑 6.3 图形删除 7 单步场景 7.1 创建 7.2 导入 7.3 复制 7.4 删除 7.5 时间 7.6 运行 8 多步场景 8.1 创建 8.2 删除步 8.3 步时间 8.4 导入步 8.5 全局时间 8.6 删除场景 8.7 复制场景 8.8 运行 8.9 连接 9 设置 9.1 擦除重演数据 9.2 擦除所有数据 9.3 语言切换 1 综述 1.1 功能描述 KingKong1024 电脑灯光控制台可同时控制96 台电脑灯。读取珍珠R20 格式灯库,内置图形效果,轻松实现X/Y 走圆,RGB 彩虹效果,光束波浪式亮暗等效果。能同时运行10 个场景、执行5 个内置图形,可使用推杆运行场景并调整场景的调光通道的亮度等级。 1.2 规格参数 DMX512 通道数 1024 电脑灯的配接数量 96 电脑灯重新配接地址码 支持 灯具水平垂直交换 支持 灯具通道反倒输出 支持 灯具通道滑步模式切换 支持 每台电脑灯最多可用控制通道 40 主通道+40 微调通道 灯库 支持珍珠R20 灯库 可保存的场景数量 60 可同时运行的场景数量 10 多步场景的总步数 600 场景的时间控制 淡入、淡出、LTP 滑步 每个场景可存储图形数量 5 推杆启动场景并进行调光 支持 互锁场景 支持 点控场景 支持 图形生成器 可生成 Dimmer, P/T, RGB, CMY, Color, Gobo, Iris, Focus 图形 可同时运行图形数量 5 主控推杆 全局、重演、灯具 立即黑场 支持 转盘调整通道数值 支持 推杆调整通道数值 支持 推杆调光 支持 U 盘读取 支持 FAT32 格式 2 安装 1.1 设备与附件 产品包装箱内物件清单: KingKong1024 电脑灯控台 1 台 说明书 1 本 电源适配器一个 1.2 注意事项 务必使用 12V 的电源适配器 请注意防潮防尘 1.3 连接灯具 控台台后板有 2 个 DMX512 输出信号插座,为三芯 XLR 结...
