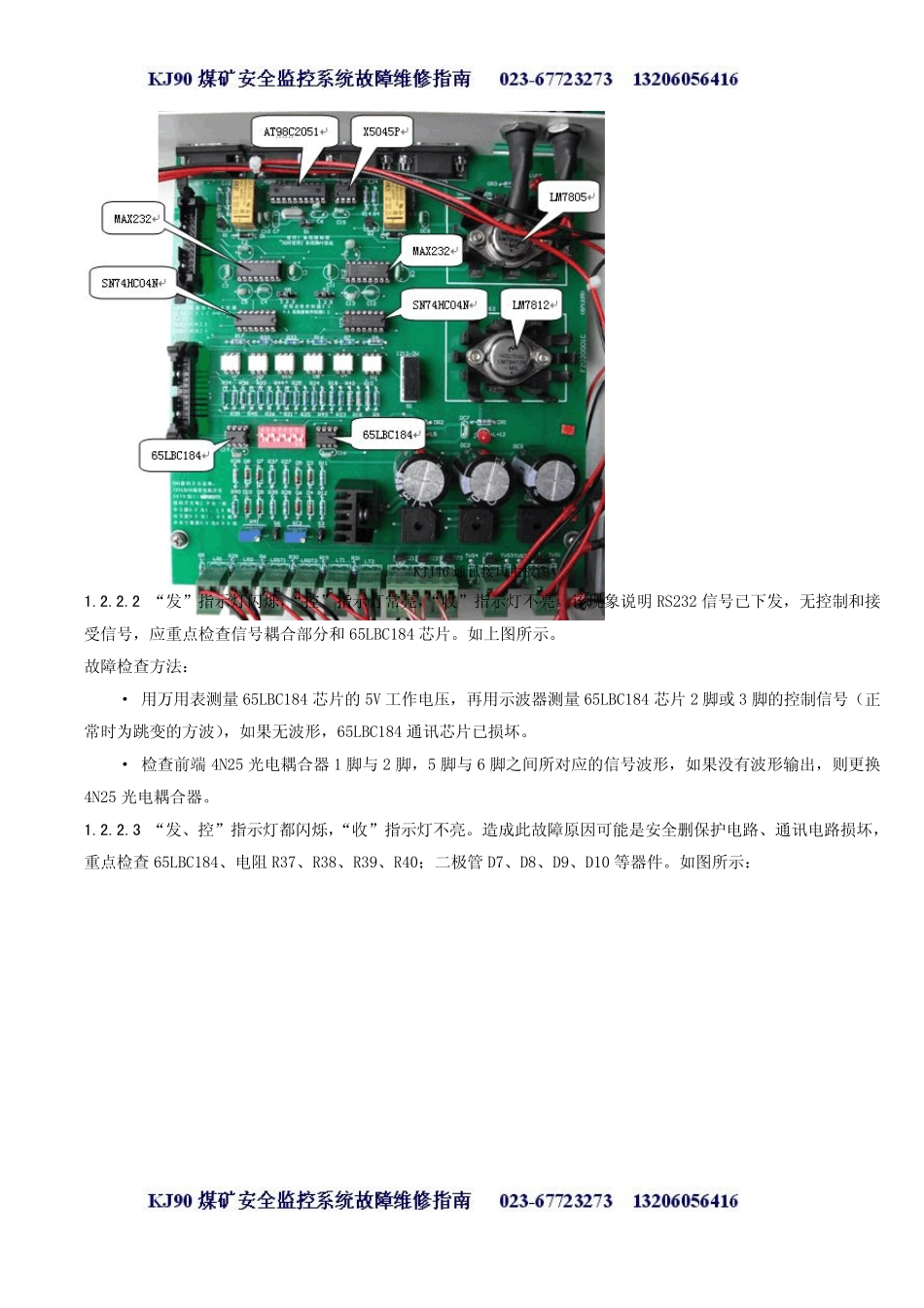

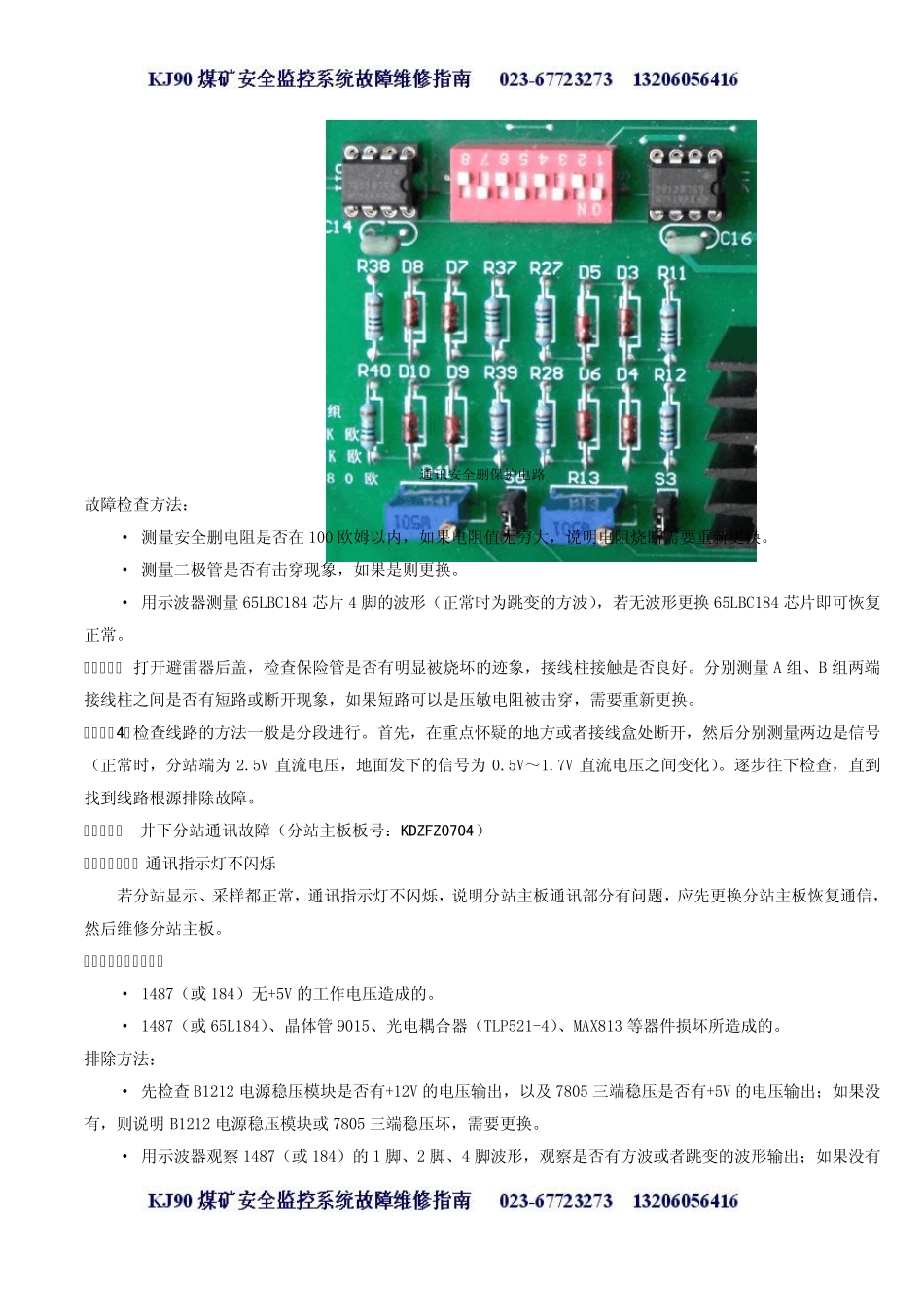

KJ90NA 煤矿安全监控系统设备故障珍断及维修方法 1 系统全部通讯中断 1.1 故障原因分析 · 可能系统“Config.ini”文件配置不正确; · 数据传输接口故障; · 避雷器损坏; · 井下主通讯电缆断开、短路或者接线盒进水等情况; · 井下分站损坏。 1.2 故障排除方法 1.2.1 检查、修正“Config.ini”文件配置:打开中心站软件,看“Config.ini”里的配置: 如上述配置框图“通讯类型 1 网络方式 2 RS485 方式”语句中的 mode=1,则需将其改为:mode=2 即可。 1.2.2 检查 KJJ46 传输接口(主电路板板号:FZ020001C) 1.2.2.1 如数据传输接口“发、控”指示灯常亮(正常时,应为交替闪烁),“收”指示灯不亮。则可能是监控主机未能下发 RS232 信号指令。造成此故障原因可能是接口电路板上的转换电路损坏,重点检查下图所示的 MAX232、AT89C2051、SN74HC04 等芯片。 故障检查方法: · 用示波器测量 MAX232 芯片 12 脚波形,观察是否有 RS232 方波信号,如果没有相应的波形输出说明 MAX232芯片坏。 · 检查 74HC04 反相放大器 9 脚、10 脚波形,如果 74H04 反相放大器 10 脚没有方波输出,说明 74HC04 反相放大器损坏。 KJJ46 通讯接口主板图 1.2.2.2 “发”指示灯闪烁,“控”指示灯常亮,“收”指示灯不亮。该现象说明RS232 信号已下发,无控制和接受信号,应重点检查信号耦合部分和65LBC184 芯片。如上图所示。 故障检查方法: · 用万用表测量 65LBC184 芯片的 5V 工作电压,再用示波器测量 65LBC184 芯片2 脚或 3 脚的控制信号(正常时为跳变的方波),如果无波形,65LBC184 通讯芯片已损坏。 · 检查前端 4N25 光电耦合器 1 脚与 2 脚,5 脚与 6 脚之间所对应的信号波形,如果没有波形输出,则更换4N25 光电耦合器。 1.2.2.3 “发、控”指示灯都闪烁,“收”指示灯不亮。造成此故障原因可能是安全删保护电路、通讯电路损坏,重点检查65LBC184、电阻 R37、R38、R39、R40;二极管 D7、D8、D9、D10 等器件。如图所示: 通讯安全删保护电路 故障检查方法: · 测量安全删电阻是否在 100 欧姆以内,如果电阻值无穷大,说明电阻烧断需要重新更换。 · 测量二极管是否有击穿现象,如果是则更换。 · 用示波器测量 65LBC184 芯片 4 脚的波形(正常时为跳变的方波),若无波形更换 65LBC184 芯片即可恢复正常。 1.2.3 打开避雷器后盖...
