KYN28A技术规范

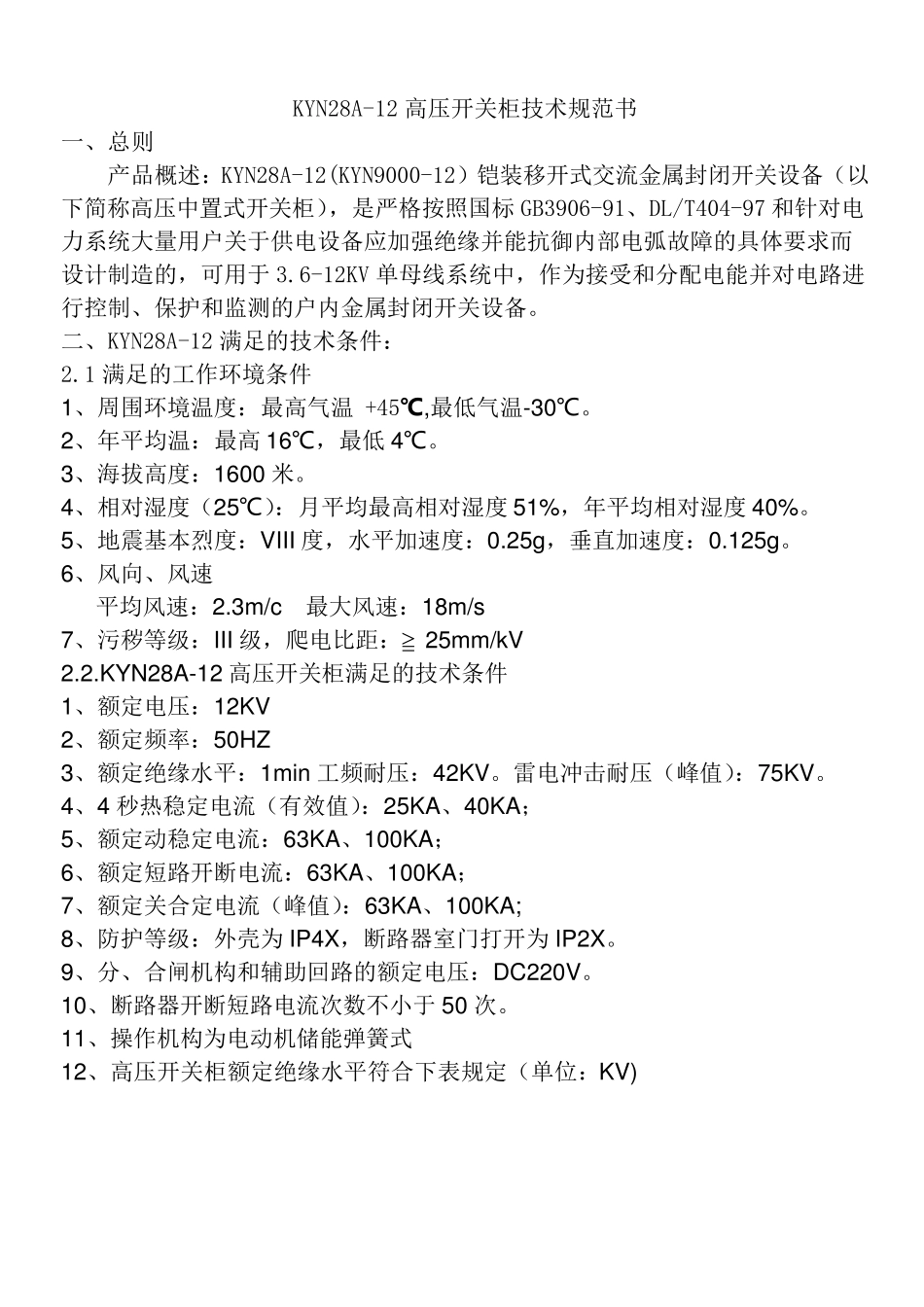

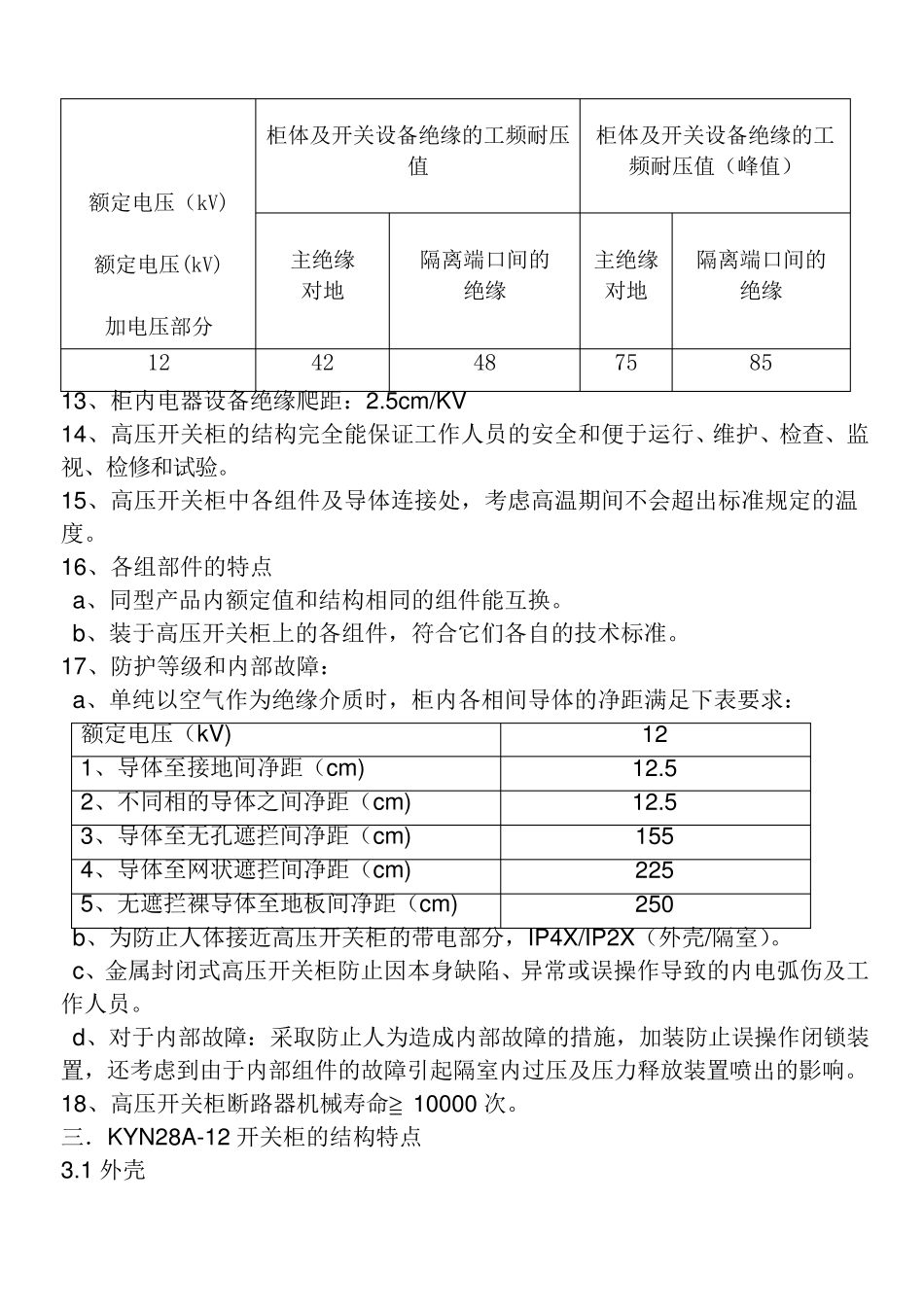

KYN28A-12 高压开关柜技术规范书 一、总则 产品概述：KYN28A-12(KYN9000-12）铠装移开式交流金属封闭开关设备（以下简称高压中置式开关柜），是严格按照国标 GB3906-91、DL/T404-97 和针对电力系统大量用户关于供电设备应加强绝缘并能抗御内部电弧故障的具体要求而设计制造的，可用于 3.6-12KV 单母线系统中，作为接受和分配电能并对电路进行控制、保护和监测的户内金属封闭开关设备。 二、KYN28A-12 满足的技术条件： 2.1 满足的工作环境条件 1、周围环境温度：最高气温 +45℃,最低气温-30℃。 2、年平均温：最高16℃，最低 4℃。 3、海拔高度：1600 米。 4、相对湿度（25℃）：月平均最高相对湿度 51%，年平均相对湿度 40%。 5、地震基本烈度：VIII 度，水平加速度：0.25g，垂直加速度：0.125g。 6、风向、风速 平均风速：2.3m/c 最大风速：18m/s 7、污秽等级：III 级，爬电比距：≧25mm/kV 2.2.KYN28A-12 高压开关柜满足的技术条件 1、额定电压：12KV 2、额定频率：50HZ 3、额定绝缘水平：1min 工频耐压：42KV。雷电冲击耐压（峰值）：75KV。 4、4 秒热稳定电流（有效值）：25KA、40KA； 5、额定动 稳定电流：63KA、100KA； 6、额定短 路开断 电流：63KA、100KA； 7、额定关合 定电流（峰值）：63KA、100KA; 8、防 护等级：外 壳 为 IP4X，断 路器 室 门 打 开为 IP2X。 9、分、合 闸 机 构 和辅 助 回 路的额定电压：DC220V。 10、断 路器 开断 短 路电流次 数 不 小 于 50 次 。 11、操 作机 构 为电动 机 储 能弹 簧 式 12、高压开关柜额定绝缘水平符 合 下表 规定（单位 ：KV) 额定电压（kV) 额定电压(kV) 加电压部分 柜体及开关设备绝缘的工频耐压值 柜体及开关设备绝缘的工频耐压值（峰值） 主绝缘 对地 隔离端口间的 绝缘 主绝缘对地 隔离端口间的 绝缘 12 42 48 75 85 13、柜内电器设备绝缘爬距：2.5cm /KV 14、高压开关柜的结构完全能保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。 15、高压开关柜中各组件及导体连接处，考虑高温期间不会超出标准规定的温度。 16、各组部件的特点 a、同型产品内额定值和结构相同的组件能互换。 b、装于高压开关柜上的各组件，符合它们各自的技术标准。 17、防护等级和内部故障： a、单纯以空气作为绝缘介质时，柜内各相间导体的净距满足下表要求： 额定电压（kV...
