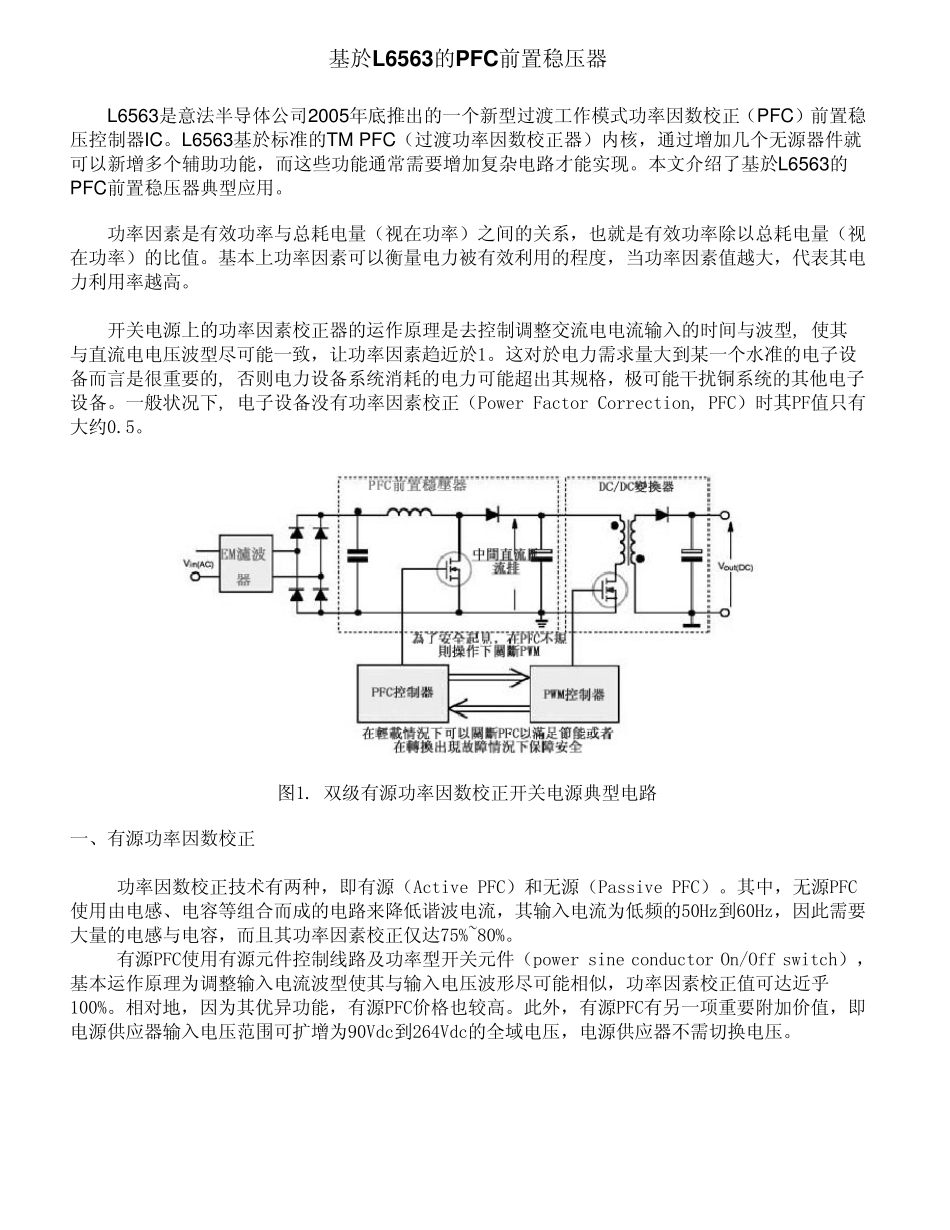

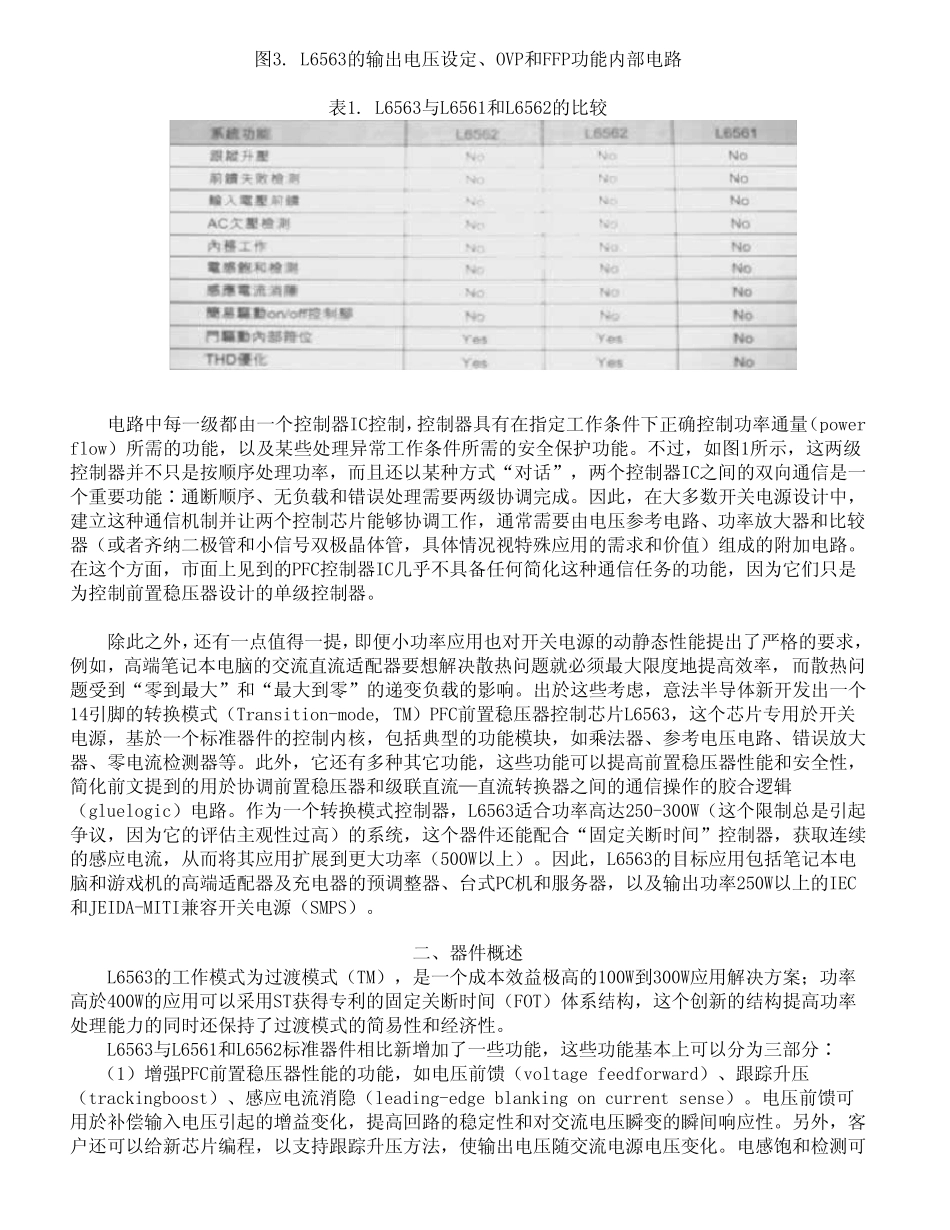

基 於 L6563的 PFC前 置 稳 压 器 L6563是 意 法 半 导 体 公 司 2005年 底 推 出 的 一 个 新 型 过 渡 工 作 模 式 功 率 因 数 校 正 （ PFC） 前 置 稳压 控 制 器 IC。 L6563基 於 标 准 的 TM PFC（ 过 渡 功 率 因 数 校 正 器 ） 内 核 ， 通 过 增 加 几 个 无 源 器 件 就可 以 新 增 多 个 辅 助 功 能 ， 而 这 些 功 能 通 常 需 要 增 加 复 杂 电 路 才 能 实 现 。 本 文 介 绍 了 基 於 L6563的PFC前 置 稳 压 器 典 型 应 用 。 功 率 因 素 是 有 效 功 率 与 总 耗 电 量 （ 视 在 功 率 ） 之 间 的 关 系 ， 也 就 是 有 效 功 率 除 以 总 耗 电 量 （ 视在 功 率 ） 的 比 值 。 基 本 上 功 率 因 素 可 以 衡 量 电 力 被 有 效 利 用 的 程 度 ， 当 功 率 因 素 值 越 大 ， 代 表 其 电力 利 用 率 越 高 。 开 关 电 源 上 的 功 率 因 素 校 正 器 的 运 作 原 理 是 去 控 制 调 整 交 流 电 电 流 输 入 的 时 间 与 波 型 , 使 其与 直 流 电 电 压 波 型 尽 可 能 一 致， 让功 率 因 素 趋近於 1。 这 对於 电 力 需 求量 大 到某一 个 水准 的 电 子设备而 言是 很重要 的 , 否则电 力 设备系 统消耗 的 电 力 可 能 超出 其 规格， 极可 能 干扰铜系 统的 其 他电 子设备。 一 般状况下, 电 子设备没有 功 率 因 素 校 正 （ Power Factor Correction, PFC） 时 其 PF值 只有大 约0.5。 图1. 双级有 源 功 率 因 数 校 正 开 关 电 源 典 型 电 路 一 、有 源 功 率 因 数 校 正 功 率 因 数 校 正 技术有 两种， 即有 源 （ Active PFC） 和无 源 （ Passive PFC） 。 其 中， 无 源 PFC使 用 由电 感、电 容等组合而 成的 电 路 来降低谐波 电 流 ， 其 输 入 电 流 为低频的 50Hz到60Hz， 因 此需 要大 量 的 电 感与 电 容， 而 且其 功 率 因 素 校 正 仅达75%~80%。 有 源 PFC使 用 有 源 元件 控 制 线路 及功 率 型 开 关 元件 （ power...
