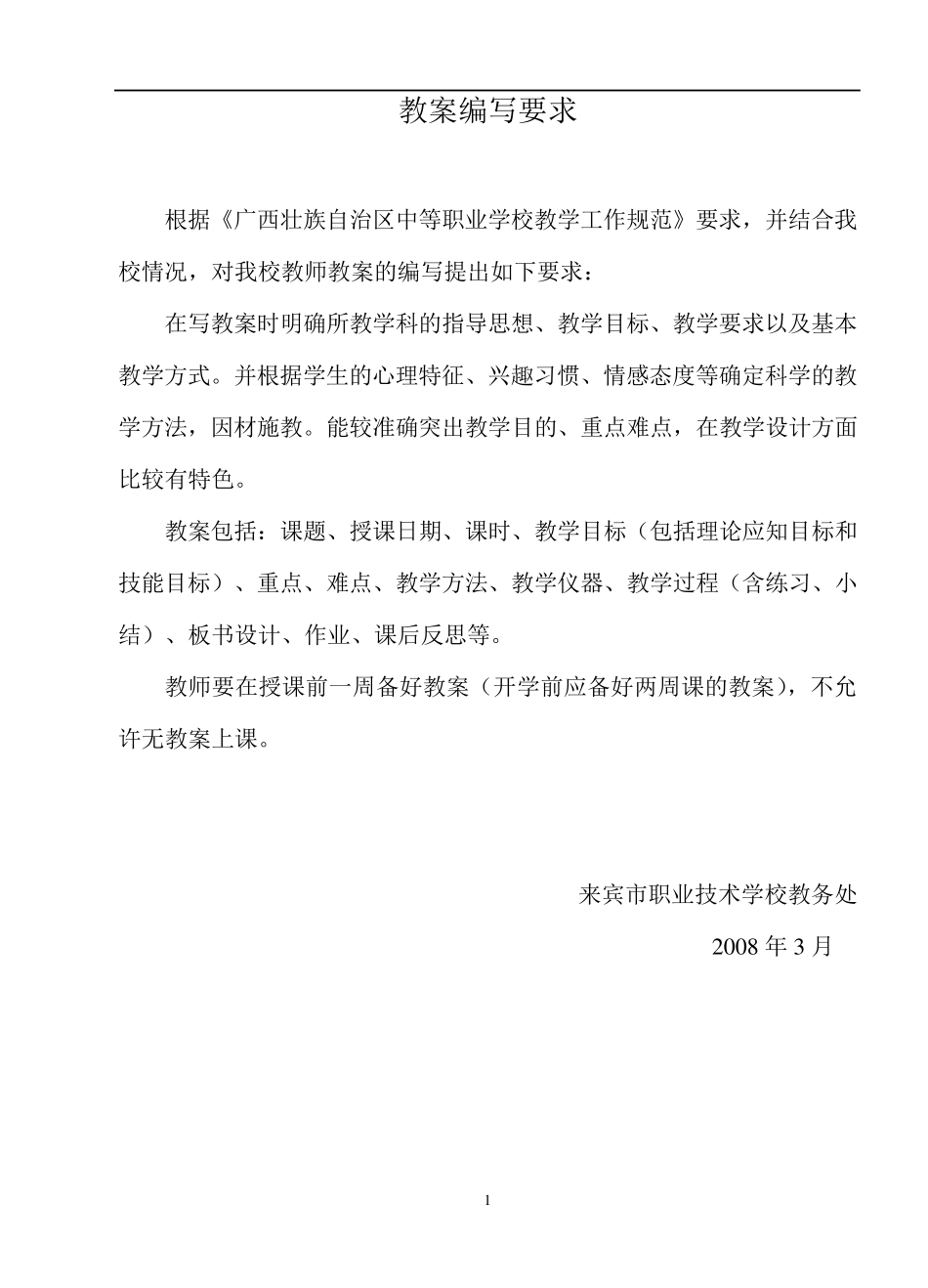

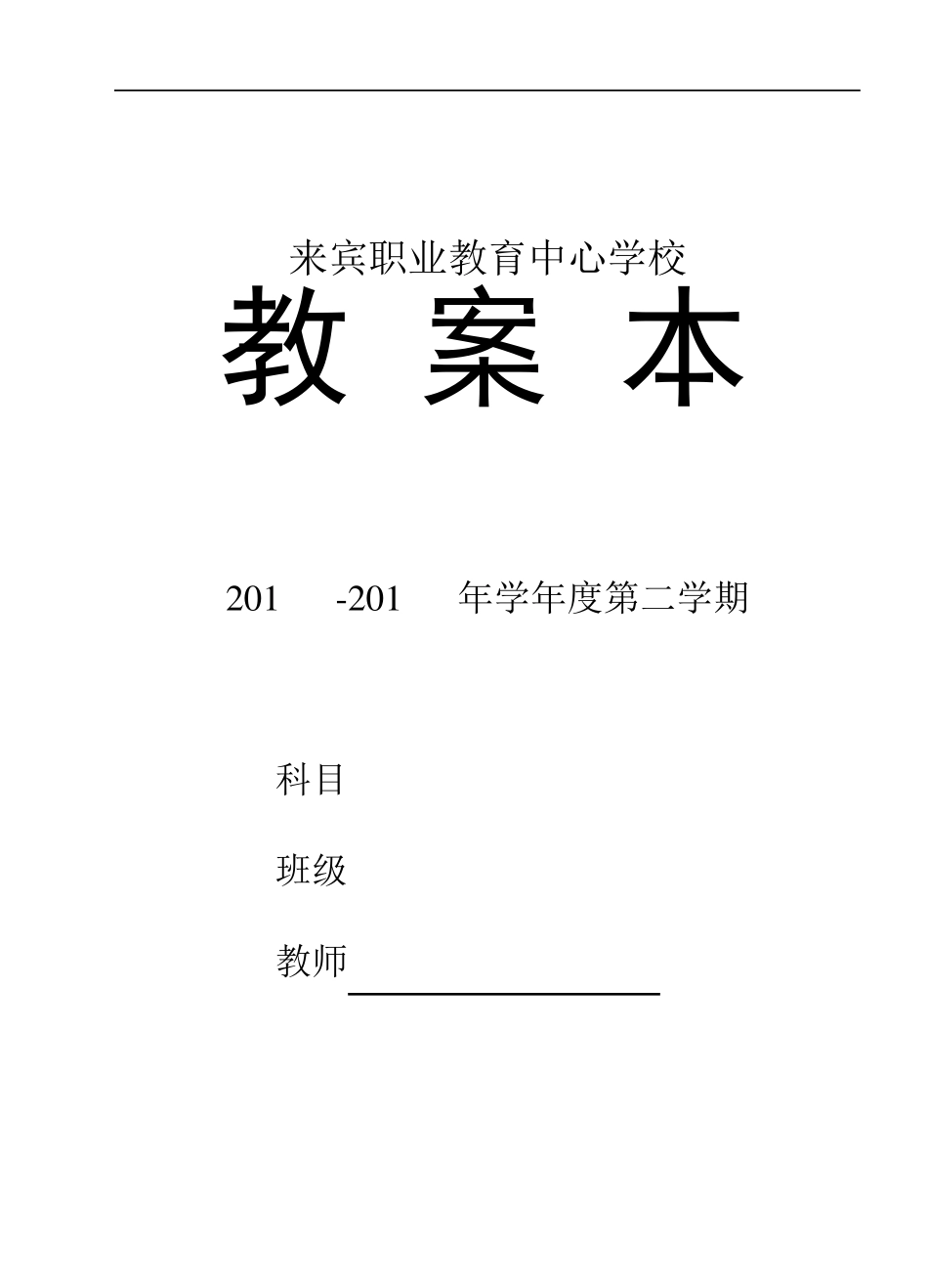

来宾职业教育中心学校 教 案 本 2 0 1 -2 0 1 年学年度第二学期 科目 班级 教师 1 教案编写要求 根据《广西壮族自治区中等职业学校教学工作规范》要求，并结合我校情况，对我校教师教案的编写提出如下要求： 在写教案时明确所教学科的指导思想、教学目标、教学要求以及基本教学方式。并根据学生的心理特征、兴趣习惯、情感态度等确定科学的教学方法，因材施教。能较准确突出教学目的、重点难点，在教学设计方面比较有特色。 教案包括：课题、授课日期、课时、教学目标（包括理论应知目标和技能目标）、重点、难点、教学方法、教学仪器、教学过程（含练习、小结）、板书设计、作业、课后反思等。 教师要在授课前一周备好教案（开学前应备好两周课的教案），不允许无教案上课。 来宾市职业技术学校教务处 2 0 0 8 年 3 月 1 课 题 传送系统安装 授课日期 第1.2.3 周 课时 10 教学目标 理论知识目标： 1.能描述YL-235A装置功能和结构 2.能描述机电一体化概况和发展史（选） 技能目标： 1. 学会正确拆解皮带运输系统 2.学会安装和调试皮带运输系统 教学重点 物料传送和分拣机构的拆装 教学难点 安装和调试皮带运输系统 教法 讲授、实训 教学仪器： 拆装工具 教学过程： 2 落料光电传感器：检测是否有物料到传送带上，并给PLC 一个输入信号。（接线注意 棕色接“+”、蓝色接“-”、黑色接输出） 放料孔：物料落料位置定位。 金属料槽：放置金属物料。 塑料料槽：放置非金属物料。 电感式传感器：检测金属材料，检测距离为 3~5mm（接线注意 棕色接“+”、蓝色接“-”、黑色接输出） 电容式传感器：用于检测非金属材料，检测距离为 5~10mm（接线注意 棕色接“+”、蓝色接“-”、黑色接输出） 三相异步电机：驱动传送带转动，由变频器控制。 推料气缸：将物料推入料槽，由双向电控气阀控制。 板书设计： 1. 功能 2. 结构 3. 安装要求 作业：实训报告册 课后反思： 3 课 题 变频器操作 授课日期 第89 周 课时 10 教学目标 理论知识目标： 了解变频器原理 技能目标： 掌握变频器操作 教学重点 变频器操作 教学难点 变频器原理 教法 理实一体化 教学仪器： ly235光机电一体化装置 教学过程： 变频器操作面版说明 4 3.2.6 参数设置方法 5 3.2.7 三菱变频器参数设置 6 板书设计： 作业：实训报告册 课后反思： 7 课 题 传送系统综合调试 ...
