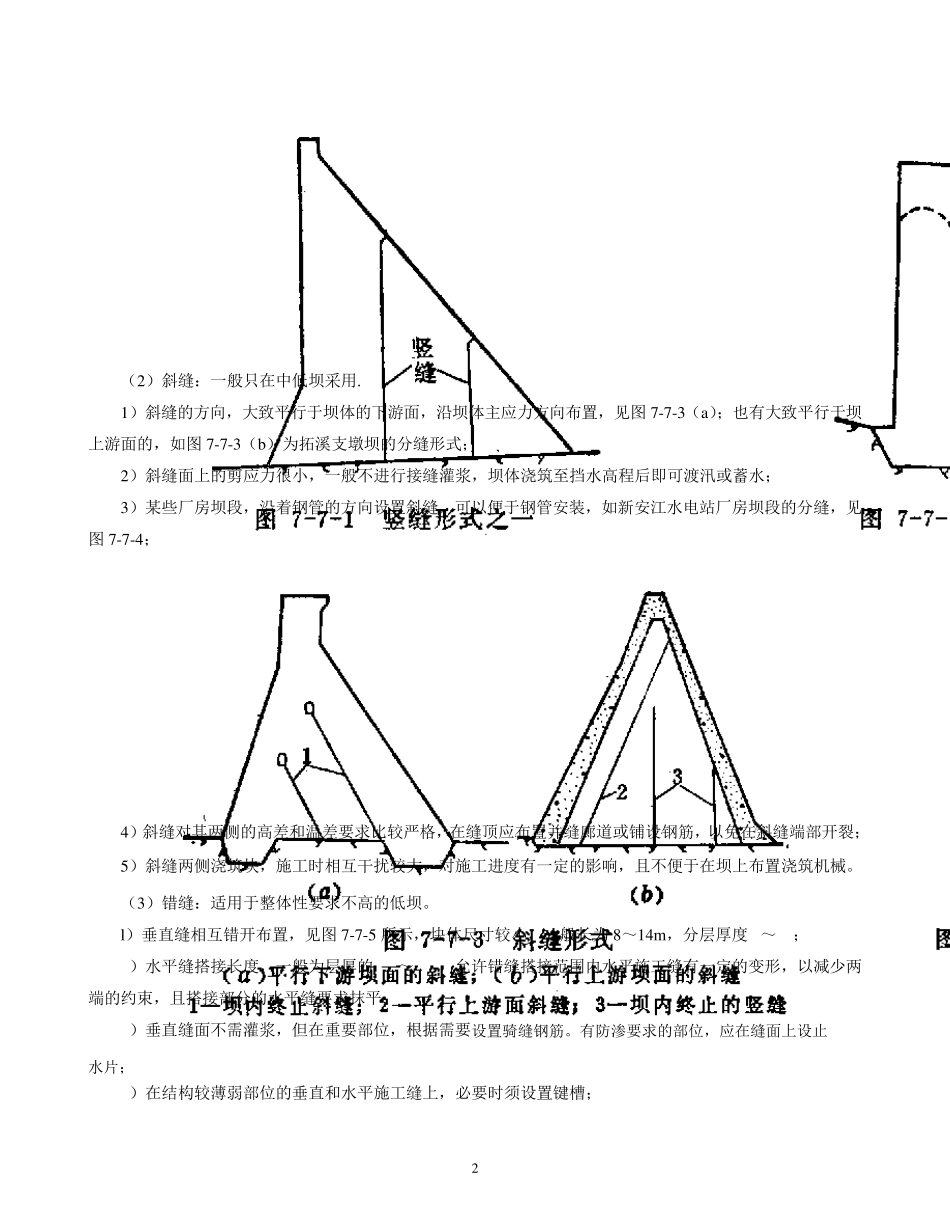

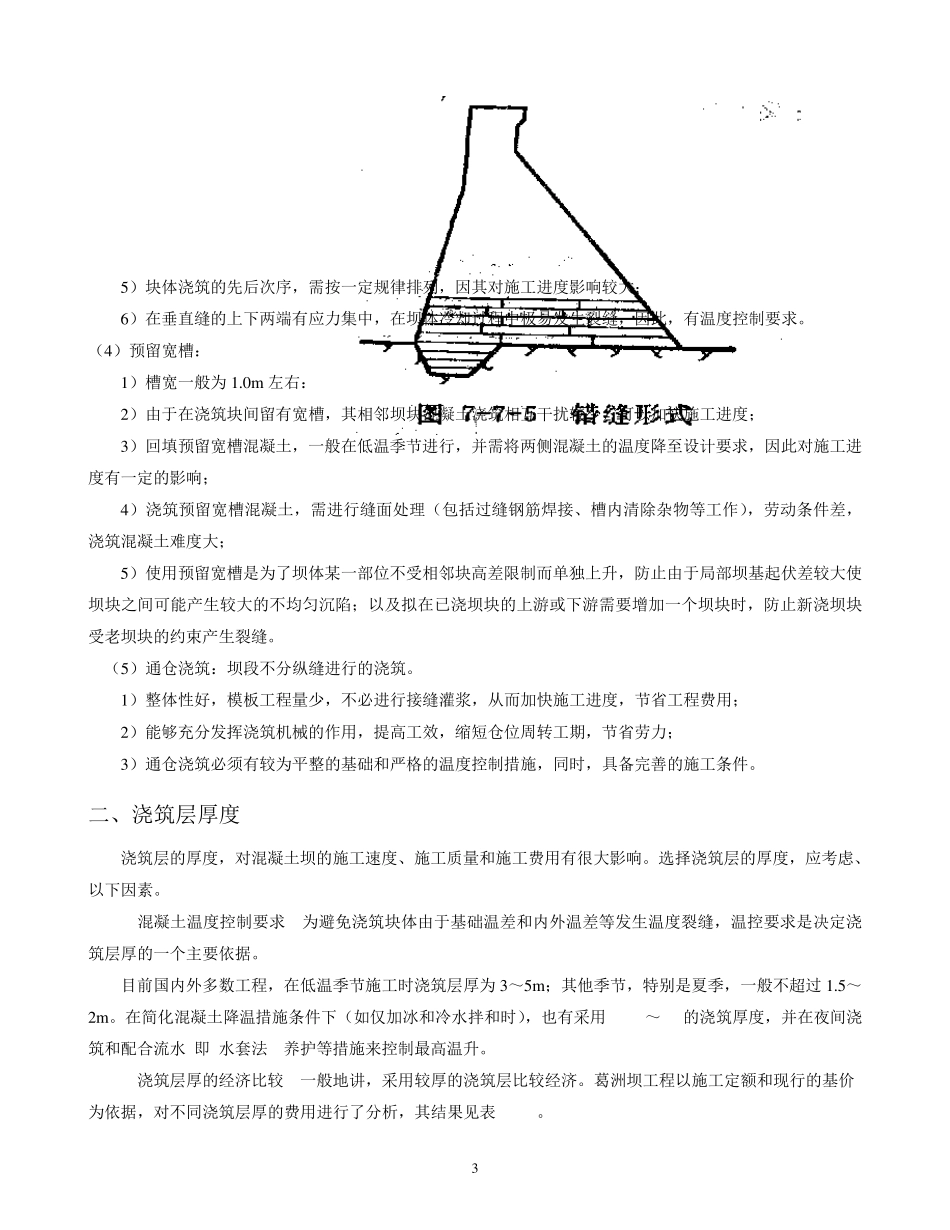

1 混 凝 土 浇 筑 第一节 混凝土分缝分块和浇筑层厚度 一、分缝分块的原则、形式和特点 （一） 分缝分块的原则 混凝土坝一般多采用柱状法施工。垂直坝轴线方向按结构布置设伸缩缝，称"横缝"；顺坝轴线方向，根据施工技术条件要设置施工缝，称"纵缝"。重力坝的横缝为永久变形缝，拱坝的横缝须灌浆联结成整体。纵缝均为临时设置的施工缝，也须灌浆联成整体。横缝间距一般为15～20m，纵缝间距一般为15～30m。纵、横分缝考虑的主要原则： 1） 分缝位置应首先考虑结构布置要求和地质条件； 2） 纵缝的布置应符合坝体断面应力要求，并尽量做到分块匀称和便于并仓浇筑； 3） 在满足坝体温度应力要求并具备相应的降温措施条件下，尽量少分纵缝或在可能条件下，采用通仓浇筑而不分缝； 4） 分块尺寸的大小应与浇筑设备能力相适应。有时为了满足施工机械布置，也可以适当调整分缝位置； 5） 分缝多少和分块大小，应在保证质量和满足工期要求的前提下，通过技术经济比较确定。 （二）分缝的形式和特点 1.横缝 （1）伸缩缝：缝面一般不设键槽、不灌浆，除上游坝面附近设置止水设备外，缝面一般不作处理，如重力坝的横缝。 （2）灌浆缝：缝面设置键槽、埋设灌浆系统，灌浆后使相邻坝段联结成整体，如整体式重力坝和拱坝的横缝。 2.纵缝 （1）竖缝： l）一般自地基垂直贯穿至坝顶或下游坝面，见图7-7-1：也有在坝体内终止然后并仓的，见图7-7-2； 2）缝面均设置键槽和预埋灌浆系统，在坝块内埋设冷却水管： 3）采用竖缝形式的浇筑块，混凝土浇筑互不干扰，可以单独上升，但相邻块有高差限制； 4）竖缝的接缝容易张开，能获得较大的张开度，有利于保证灌浆质量2 5）竖缝较便于布置坝上的浇筑机械. 2 （2）斜缝：一般只在中低坝采用. 1）斜缝的方向，大致平行于坝体的下游面，沿坝体主应力方向布置，见图7-7-3（a）；也有大致平行于坝上游面的，如图7-7-3（b）为拓溪支墩坝的分缝形式； 2）斜缝面上的剪应力很小，一般不进行接缝灌浆，坝体浇筑至挡水高程后即可渡汛或蓄水； 3）某些厂房坝段，沿着钢管的方向设置斜缝，可以便于钢管安装，如新安江水电站厂房坝段的分缝，见图7-7-4； 4）斜缝对其两侧的高差和温差要求比较严格，在缝顶应布置并缝廊道或铺设钢筋，以免在斜缝端部开裂； 5）斜缝两侧浇筑块，施工时相互干扰较大，对施工进度有一定的影响，且不便于在坝上布置浇筑机械。 （3）错缝：适用于整体性要求不高的低...
