指针式万用表的使用方法教案

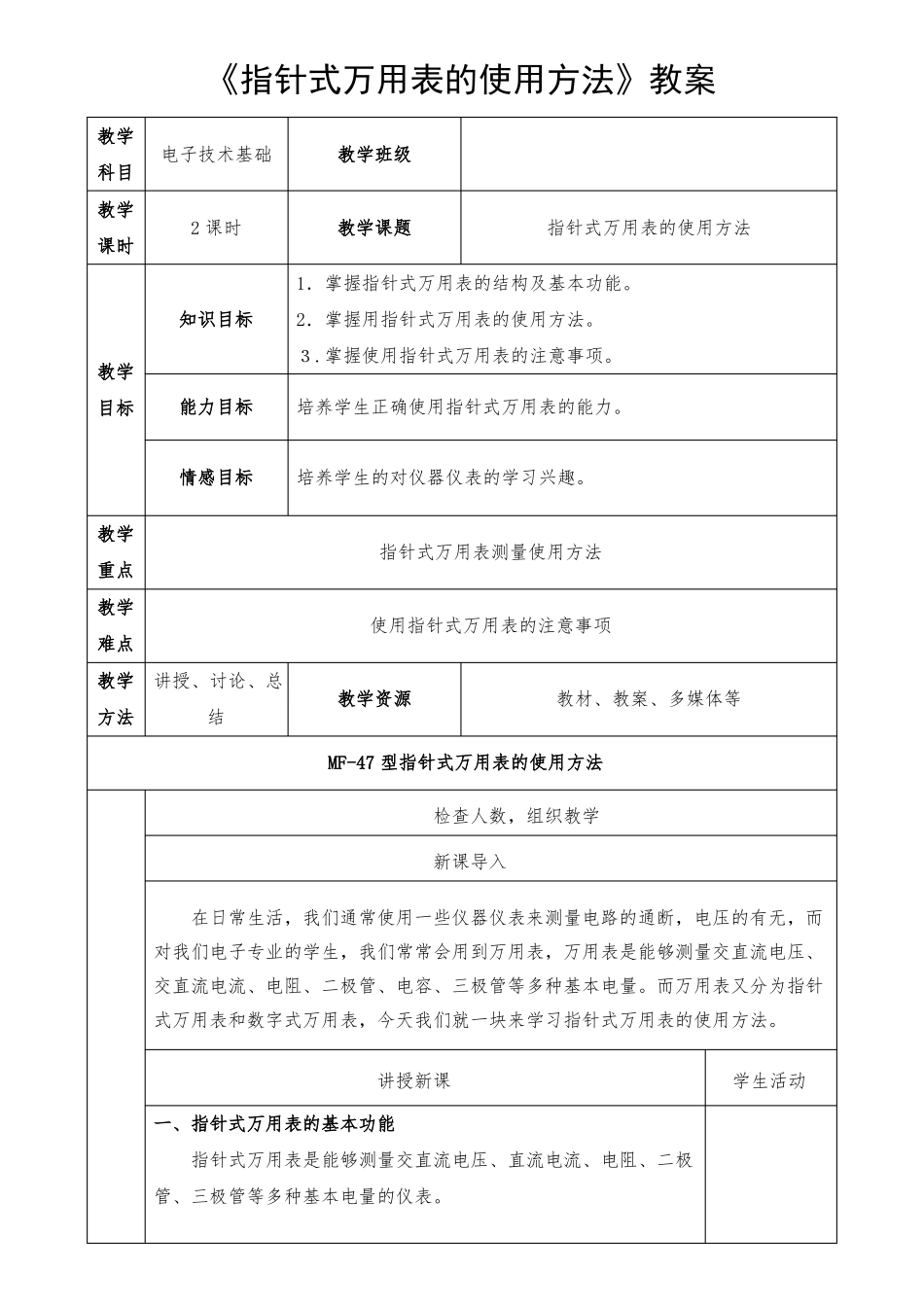

《指针式万用表的使用方法》教案教学科目教学课时电子技术基础教学班级2 课时教学课题指针式万用表的使用方法1．掌握指针式万用表的结构及基本功能。知识目标教学目标能力目标2．掌握用指针式万用表的使用方法。３.掌握使用指针式万用表的注意事项。培养学生正确使用指针式万用表的能力。情感目标教学重点教学难点教学方法讲授、讨论、总结培养学生的对仪器仪表的学习兴趣。指针式万用表测量使用方法使用指针式万用表的注意事项教学资源教材、教案、多媒体等 MF-47 型指针式万用表的使用方法讲授新课一、指针式万用表的基本功能学生活动在日常生活，我们通常使用一些仪器仪表来测量电路的通断，电压的有无，而对我们电子专业的学生，我们常常会用到万用表，万用表是能够测量交直流电压、交直流电流、电阻、二极管、电容、三极管等多种基本电量。而万用表又分为指针式万用表和数字式万用表，今天我们就一块来学习指针式万用表的使用方法。检查人数，组织教学新课导入指针式万用表是能够测量交直流电压、直流电流、电阻、二极管、三极管等多种基本电量的仪表。教学过程二、指针式万用表的基本结构 1、指针式万用表的基本结构指针式万用表由表头、测量线路板、转换开关、面板等几部分组成。2、指针式万用表的档位和量程欧姆档Ω（电阻档） R×1、 R×10、R×100、R×1K、R×10K 五档让学生们指出指针式万用表的各个部分。讲解后，让学生们对照自己的万用表同桌直流电压档（V=） 0.25V、0.5V、2.5V、10V、50V、250V、500V、 两个人为一组1000V 八档和一个 2500V 插孔说出各档位和交流电压档（V~） 10V、50V、250V、 500V、 1000V五档和量程。一个与直流电压档共用的 2500V 插孔直流电流档（A=） 50μA、 0.5MA、5MA、50MA、500mA 五档和一个 10A 插孔另外，还有 NPN 和 PNP 三极管放大倍数测量插孔。三、指针式万用表的使用方法（一）指针式万用表测量电阻的方法 1.插好表笔红——“＋”黑——“COM”或“－”2.机械调零测量前，应注意水平放置，检查表头指针是否处于交直流刻度标尺的零刻度线上，若不在零位，把两只表笔分开，用一把大要求同学们熟知在使用电阻档时欧姆调零的方法，并且注意在路电阻的测量，并且注意在测量时手不能触及电阻器的两端。小合适的一字形螺丝刀去调整位于表盘中间的机械螺丝，直到指针与零刻度线重合。则应通过机械调零的方法，使指针回到零位，否则读数会有较大的误差。3.测试粗略估计所测电...
