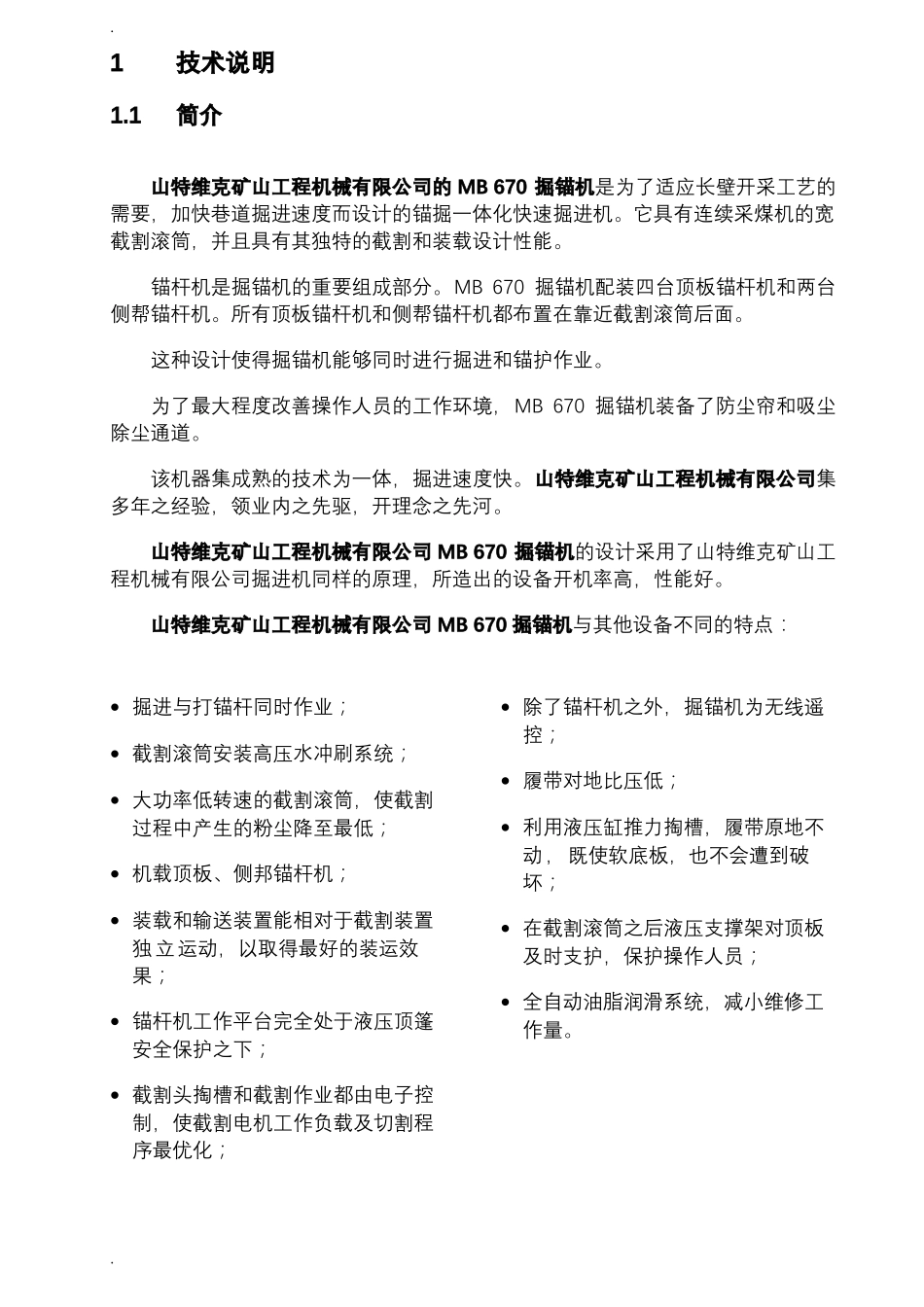

.11.1技术说明简介山特维克矿山工程机械有限公司的 MB 670 掘锚机是为了适应长壁开采工艺的需要,加快巷道掘进速度而设计的锚掘一体化快速掘进机。它具有连续采煤机的宽截割滚筒,并且具有其独特的截割和装载设计性能。锚杆机是掘锚机的重要组成部分。MB 670 掘锚机配装四台顶板锚杆机和两台侧帮锚杆机。所有顶板锚杆机和侧帮锚杆机都布置在靠近截割滚筒后面。这种设计使得掘锚机能够同时进行掘进和锚护作业。为了最大程度改善操作人员的工作环境,MB 670 掘锚机装备了防尘帘和吸尘除尘通道。该机器集成熟的技术为一体,掘进速度快。山特维克矿山工程机械有限公司集多年之经验,领业内之先驱,开理念之先河。山特维克矿山工程机械有限公司 MB 670 掘锚机的设计采用了山特维克矿山工程机械有限公司掘进机同样的原理,所造出的设备开机率高,性能好。山特维克矿山工程机械有限公司 MB 670 掘锚机与其他设备不同的特点:• 掘进与打锚杆同时作业;• 截割滚筒安装高压水冲刷系统;• 大功率低转速的截割滚筒,使截割过程中产生的粉尘降至最低;• 机载顶板、侧邦锚杆机;• 装载和输送装置能相对于截割装置独立运动,以取得最好的装运效果;• 锚杆机工作平台完全处于液压顶篷安全保护之下;• 截割头掏槽和截割作业都由电子控制,使截割电机工作负载及切割程序最优化;• 除了锚杆机之外,掘锚机为无线遥控;• 履带对地比压低;• 利用液压缸推力掏槽,履带原地不动,既使软底板,也不会遭到破坏;• 在截割滚筒之后液压支撑架对顶板及时支护,保护操作人员;• 全自动油脂润滑系统,减小维修工作量。..1.2截割断面截割高度取决于打锚杆高度。截割高度不能大于打锚杆高度。edcba截割断面宽度铲板收缩后切割滚筒收缩后切割/支护高度降下顶梁矩形[mm][mm][mm][mm][mm]abcde5200470047002260 到 34502000..2掘锚机原理-主要部件山特维克矿山工程机械有限公司 MB 670 掘锚机是为了适应长壁开采工艺的需要,加快巷道掘进速度,截割煤层巷道,高度在 2260 [mm] 到 3450 [mm] 之间,而设计的掘锚一体6化快速掘进机。 MB5670 掘锚机 使用电3源为动力。工作区119域采用液压支撑架支护顶板,为操作人员提供舒适,安全的工作环境。171817123456789截割大臂 + 电动机截割滚筒 + 减速箱滑动机架铲板主机架刮板运输机履带后液压稳定架(橡胶防撞装置)液压支撑架138101112131415161718邦锚杆机除尘通道电控箱液压设备供...
