摄像头模组基础扫盲

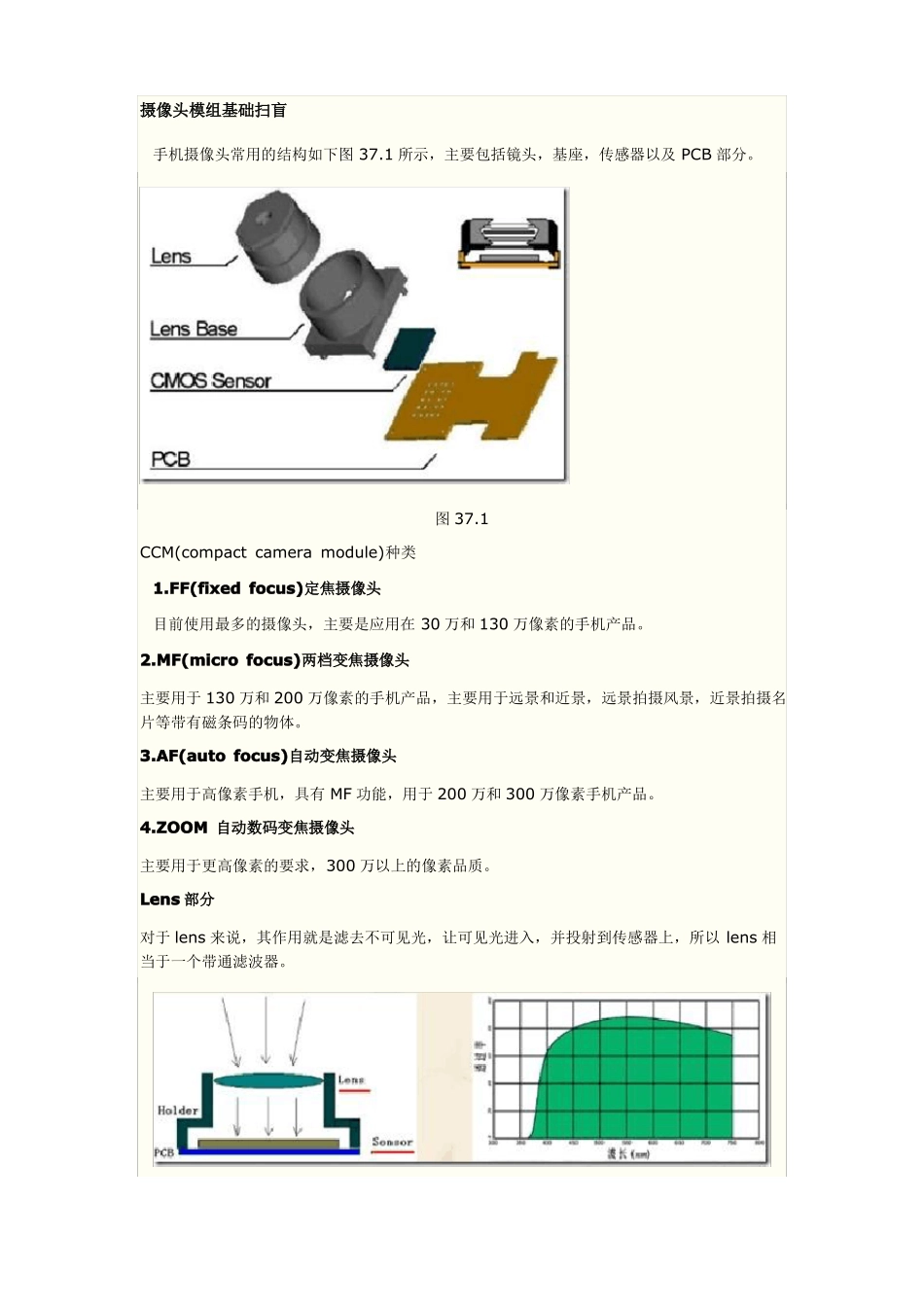

摄像头模组基础扫盲_第1页
1/9

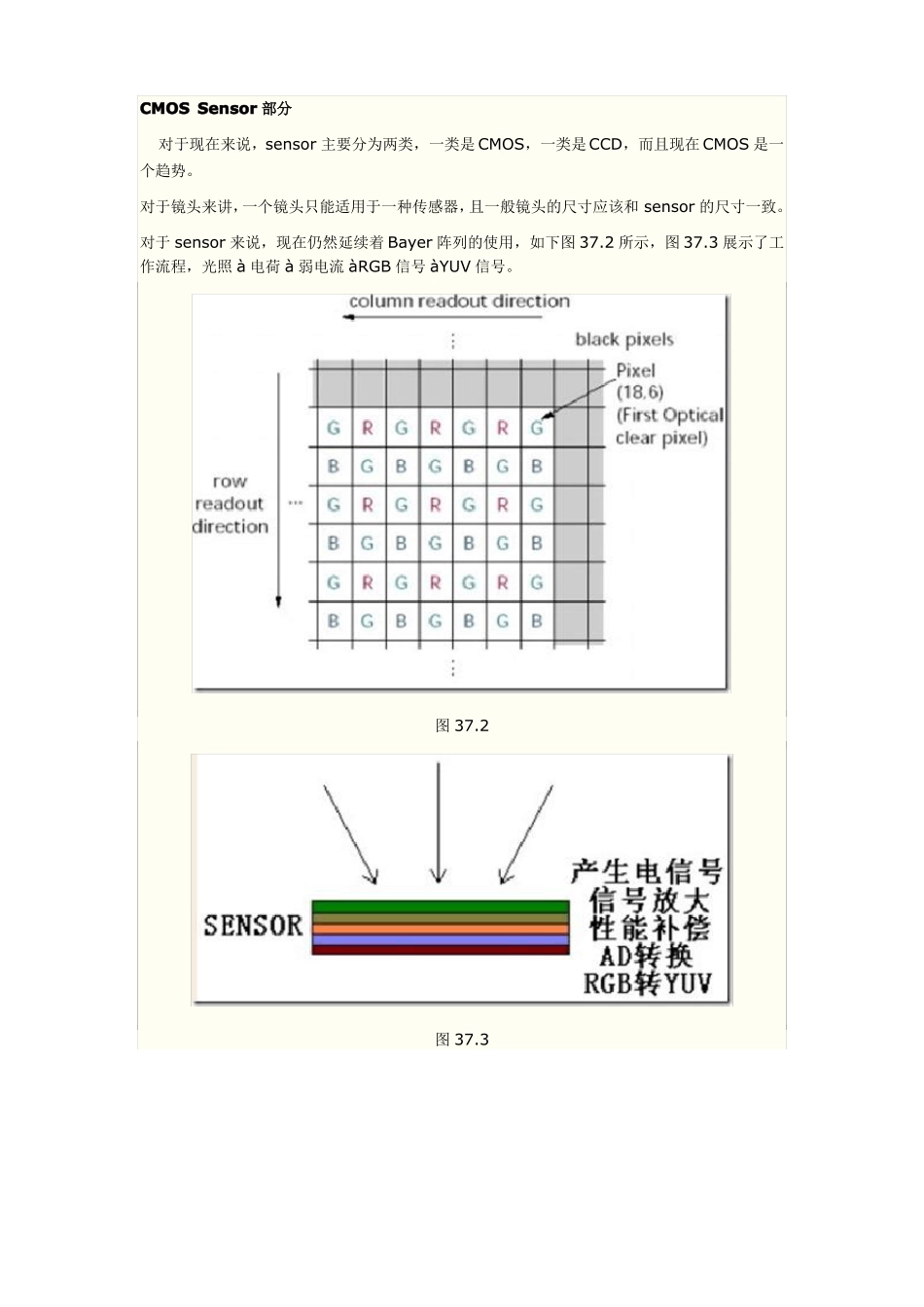

摄像头模组基础扫盲_第2页
2/9

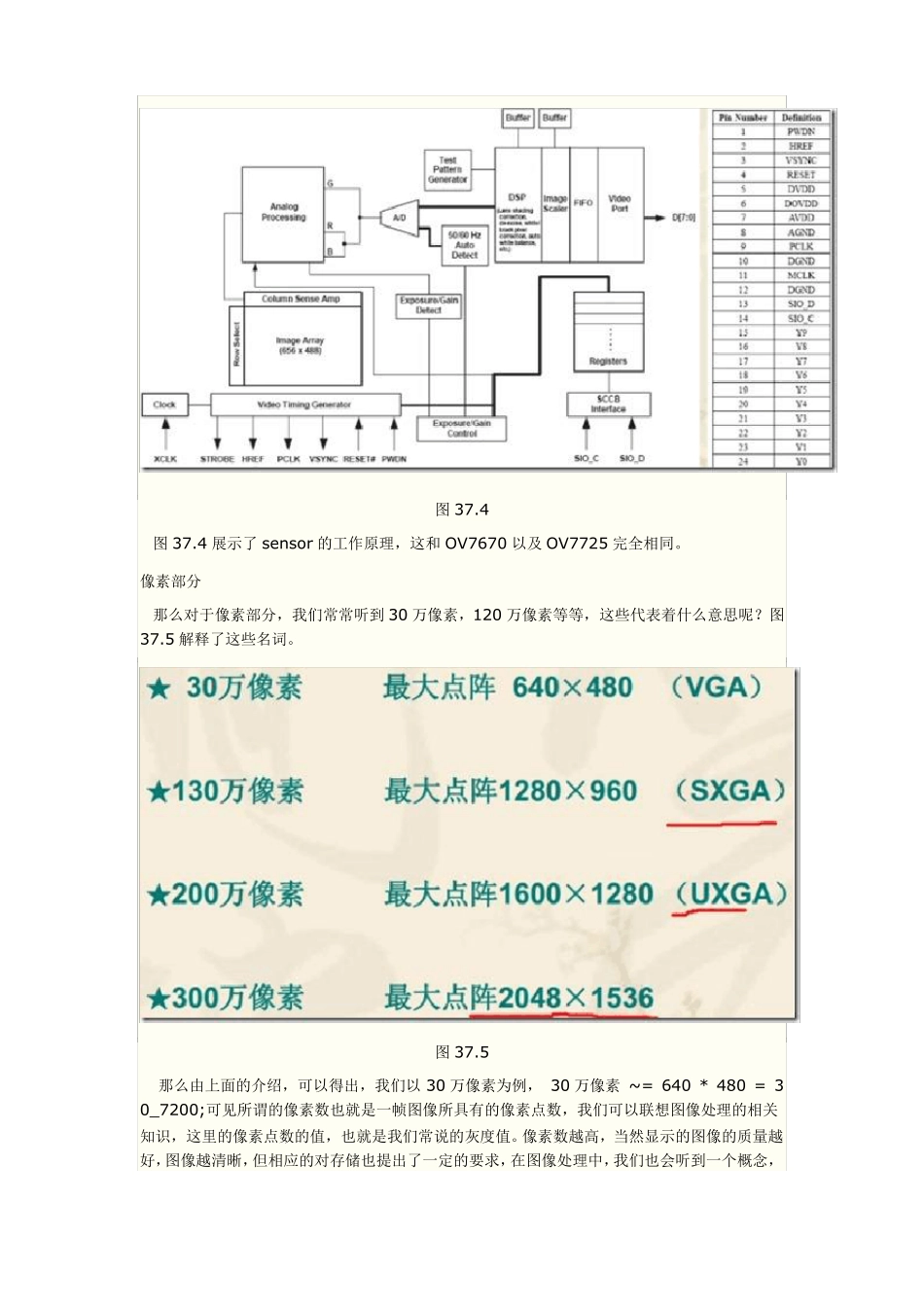

摄像头模组基础扫盲_第3页
3/9
摄像头模组基础扫盲手机摄像头常用的结构如下图 37.1 所示,主要包括镜头,基座,传感器以及 PCB 部分。图 37.1CCM(compact camera module)种类1.FF(fixed focus)定焦摄像头目前使用最多的摄像头,主要是应用在 30 万和 130 万像素的手机产品。2.MF(micro focus)两档变焦摄像头主要用于 130 万和 200 万像素的手机产品,主要用于远景和近景,远景拍摄风景,近景拍摄名片等带有磁条码的物体。3.AF(auto focus)自动变焦摄像头主要用于高像素手机,具有 MF 功能,用于 200 万和 300 万像素手机产品。4.ZOOM 自动数码变焦摄像头主要用于更高像素的要求,300 万以上的像素品质。Lens 部分对于 lens 来说,其作用就是滤去不可见光,让可见光进入,并投射到传感器上,所以 lens 相当于一个带通滤波器。CMOS Sensor 部分对于现在来说,sensor 主要分为两类,一类是 CMOS,一类是 CCD,而且现在 CMOS 是一个趋势。对于镜头来讲,一个镜头只能适用于一种传感器,且一般镜头的尺寸应该和 sensor 的尺寸一致。对于 sensor 来说,现在仍然延续着 Bayer 阵列的使用,如下图 37.2 所示,图 37.3 展示了工作流程,光照 à 电荷 à 弱电流 àRGB 信号 àYUV 信号。图 37.2图 37.3图 37.4图 37.4 展示了 sensor 的工作原理,这和 OV7670 以及 OV7725 完全相同。像素部分那么对于像素部分,我们常常听到 30 万像素,120 万像素等等,这些代表着什么意思呢?图37.5 解释了这些名词。图 37.5那么由上面的介绍,可以得出,我们以 30 万像素为例, 30 万像素 ~= 640 * 480 = 30_7200;可见所谓的像素数也就是一帧图像所具有的像素点数,我们可以联想图像处理的相关知识,这里的像素点数的值,也就是我们常说的灰度值。像素数越高,当然显示的图像的质量越好,图像越清晰,但相应的对存储也提出了一定的要求,在图像处理中,我们也会听到一个概念,叫做分辨率,其实这个概念应该具体化,叫做图像的空间分辨率,例如 72ppi,也就是每英寸具有 72 个像素点,比较好的相机,能达到 490ppi。常见的 sensor 厂商现在大部分市场被 OV 豪威科技供给所占据着,micron 也占有一定的市场份额。Sensor 的封装目前的 sensor 的封装形式,主要有两种 CSP,DICE,CSP 所对应的制程为 SMT,DICE所对应的制程是 COB,关于相关概念解释如下:CSP:chip scale package,主要由 OV 在用...
