《混凝土结构课程设计》

《混凝土结构课程设计》_第1页
1/9
《混凝土结构课程设计》_第2页
2/9
《混凝土结构课程设计》_第3页
3/9

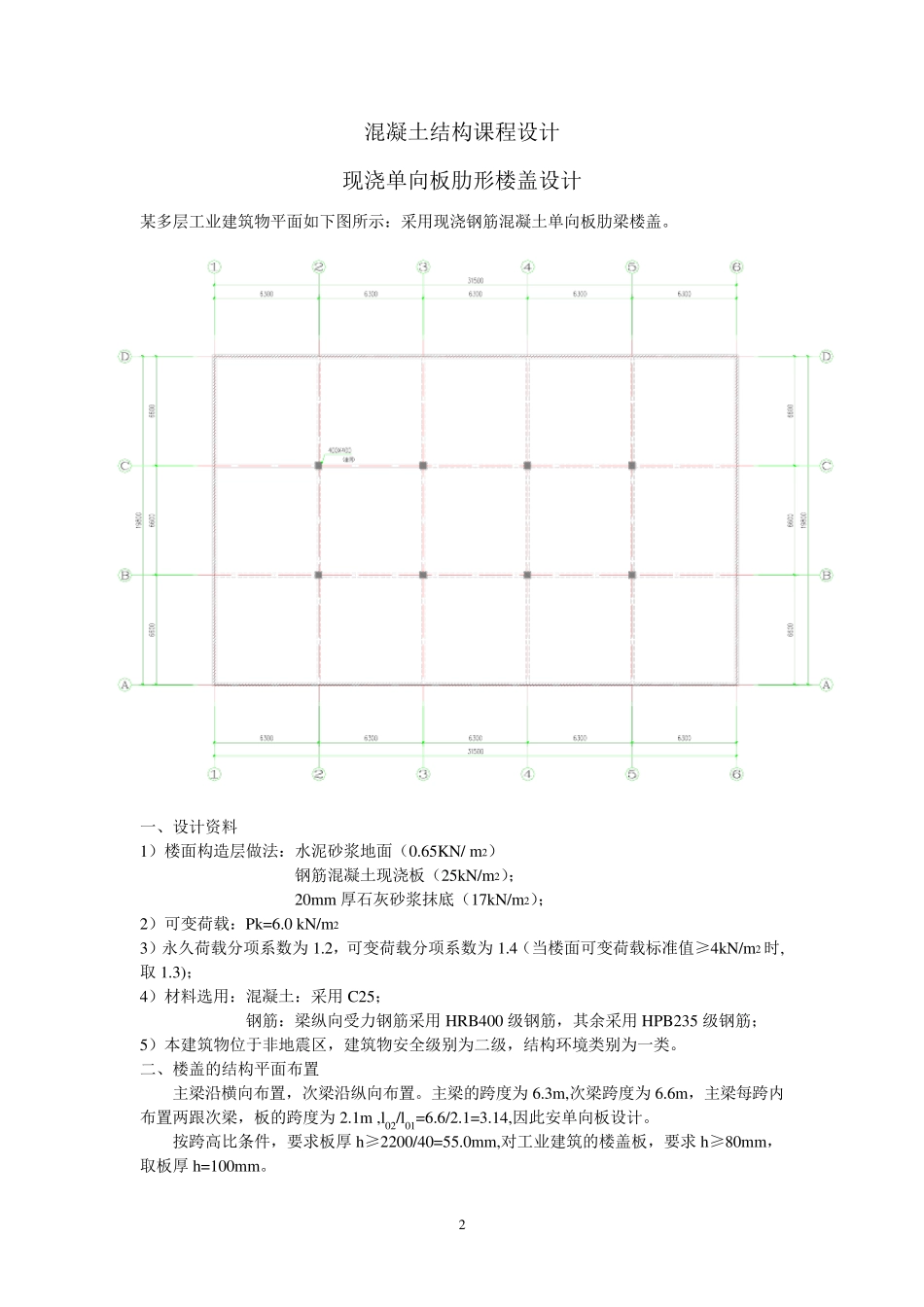

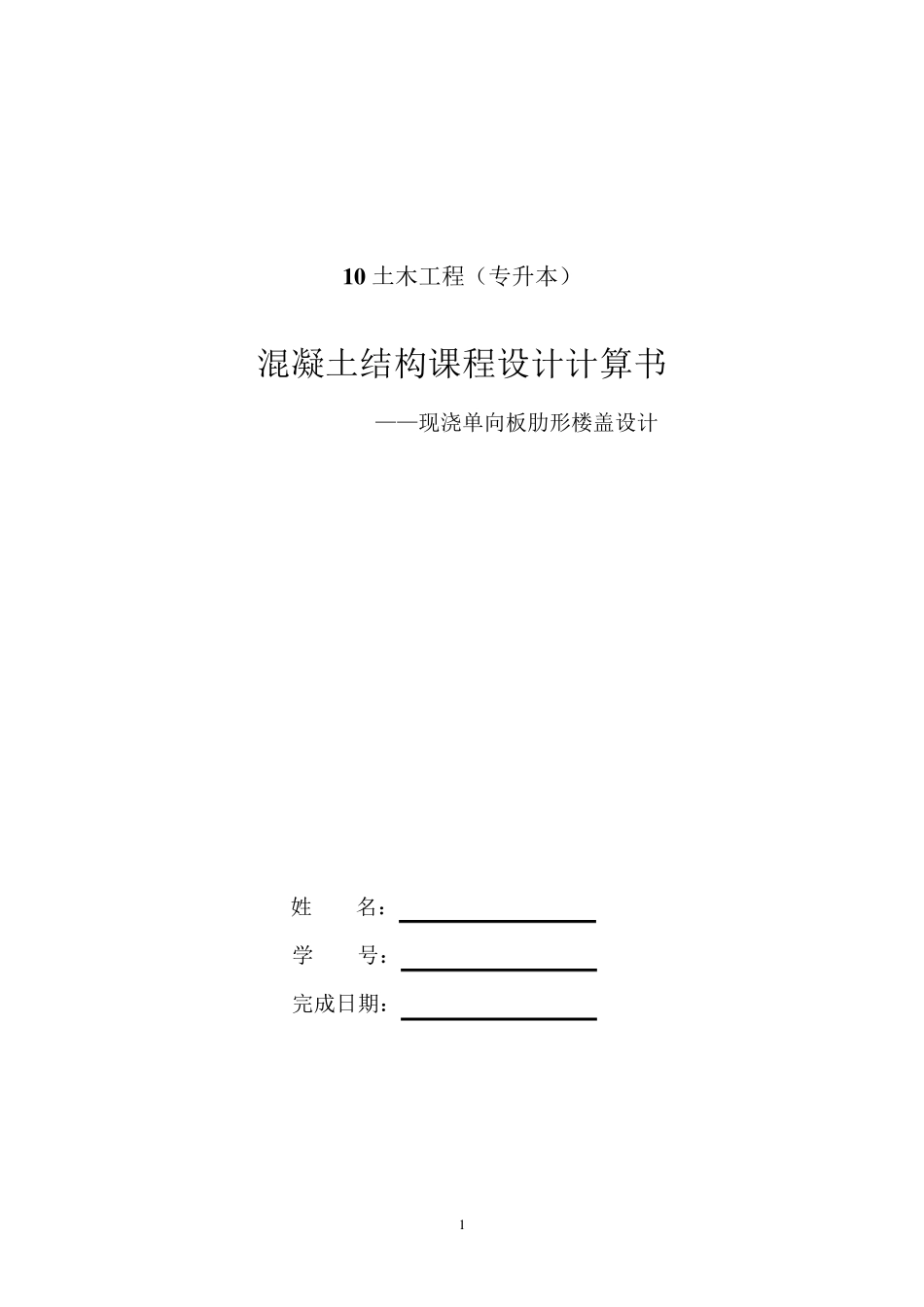

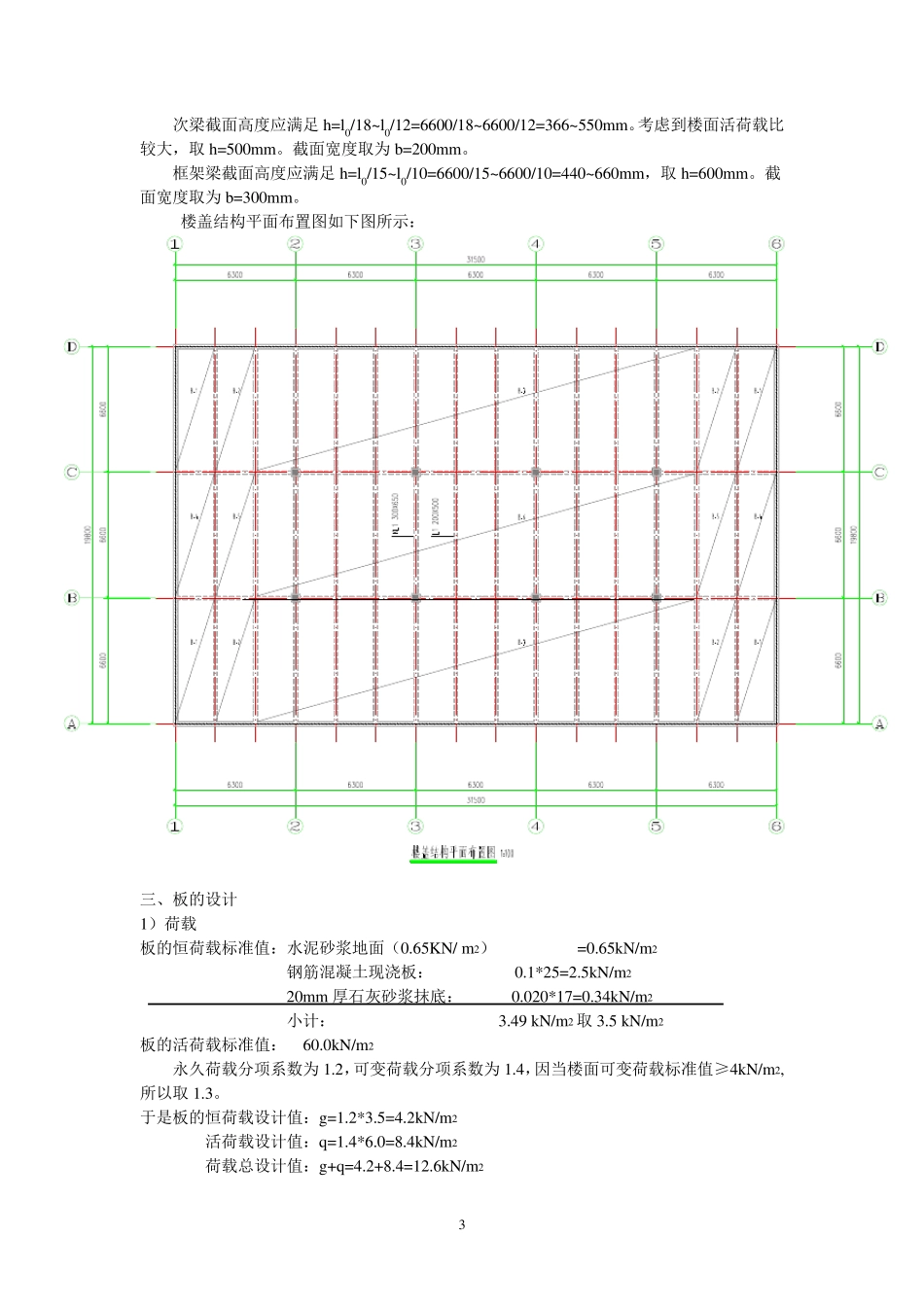

1 1 0 土木工程(专升本) 混凝土结构课程设计计算书 ——现浇单向板肋形楼盖设计 姓 名: 学 号: 完成日期: 2 混凝土结构课程设计 现浇单向板肋形楼盖设计 某多层工业建筑物平面如下图所示:采用现浇钢筋混凝土单向板肋梁楼盖。 一、设计资料 1)楼面构造层做法:水泥砂浆地面(0.65KN/ m 2) 钢筋混凝土现浇板(25kN/m 2); 20m m 厚石灰砂浆抹底(17kN/m 2); 2)可变荷载:Pk=6.0 kN/m 2 3)永久荷载分项系数为1.2,可变荷载分项系数为1.4(当楼面可变荷载标准值≥4kN/m 2 时,取 1.3); 4)材料选用:混凝土:采用C25; 钢筋:梁纵向受力钢筋采用HRB400 级钢筋,其余采用HPB235 级钢筋; 5)本建筑物位于非地震区,建筑物安全级别为二级,结构环境类别为一类。 二、楼盖的结构平面布置 主梁沿横向布置,次梁沿纵向布置。主梁的跨度为6.3m ,次梁跨度为6.6m ,主梁每跨内布置两跟次梁,板的跨度为2.1m ,l02/l01=6.6/2.1=3.14,因此安单向板设计。 按跨高比条件,要求板厚h≥2200/40=55.0m m ,对工业建筑的楼盖板,要求 h≥80m m ,取板厚h=100m m 。 3 次梁截面高度应满足h=l0/18~l0/12=6600/18~6600/12=366~550mm。考虑到楼面活荷载比较大,取h=500mm。截面宽度取为b=200mm。 框架梁截面高度应满足h=l0/15~l0/10=6600/15~6600/10=440~660mm,取h=600mm。截面宽度取为b=300mm。 楼盖结构平面布置图如下图所示: 三、板的设计 1)荷载 板的恒荷载标准值:水泥砂浆地面(0.65KN/ m2) =0.65kN/m2 钢筋混凝土现浇板: 0.1*25=2.5kN/m2 20mm 厚石灰砂浆抹底: 0.020*17=0.34kN/m2 小计: 3.49 kN/m2 取3.5 kN/m2 板的活荷载标准值: 60.0kN/m2 永久荷载分项系数为1.2,可变荷载分项系数为1.4,因当楼面可变荷载标准值≥4kN/m2,所以取1.3。 于是板的恒荷载设计值:g=1.2*3.5=4.2kN/m2 活荷载设计值:q=1.4*6.0=8.4kN/m2 荷载总设计值:g+q=4.2+8.4=12.6kN/m2 4 1)计算简图 次梁截面为200*500mm,现浇板在墙上的支承长度不小于100mm,取板在墙上的支承长度为120mm。按内力重分布设计,板的计算跨度: 边跨:l=l0+h/2=2100-100-120+100/2=1930mm<1.025ln=1950mm,取l0=1950mm 中间跨:l0=ln=2100-200=1900mm 因跨度相差小于10%,可按等跨连续板计算。取1m 宽板带作为计算单元,计算简图如下图所示: 2)弯矩设计值 查表得,板的弯矩系数αm分别为:边跨中:1/11...
