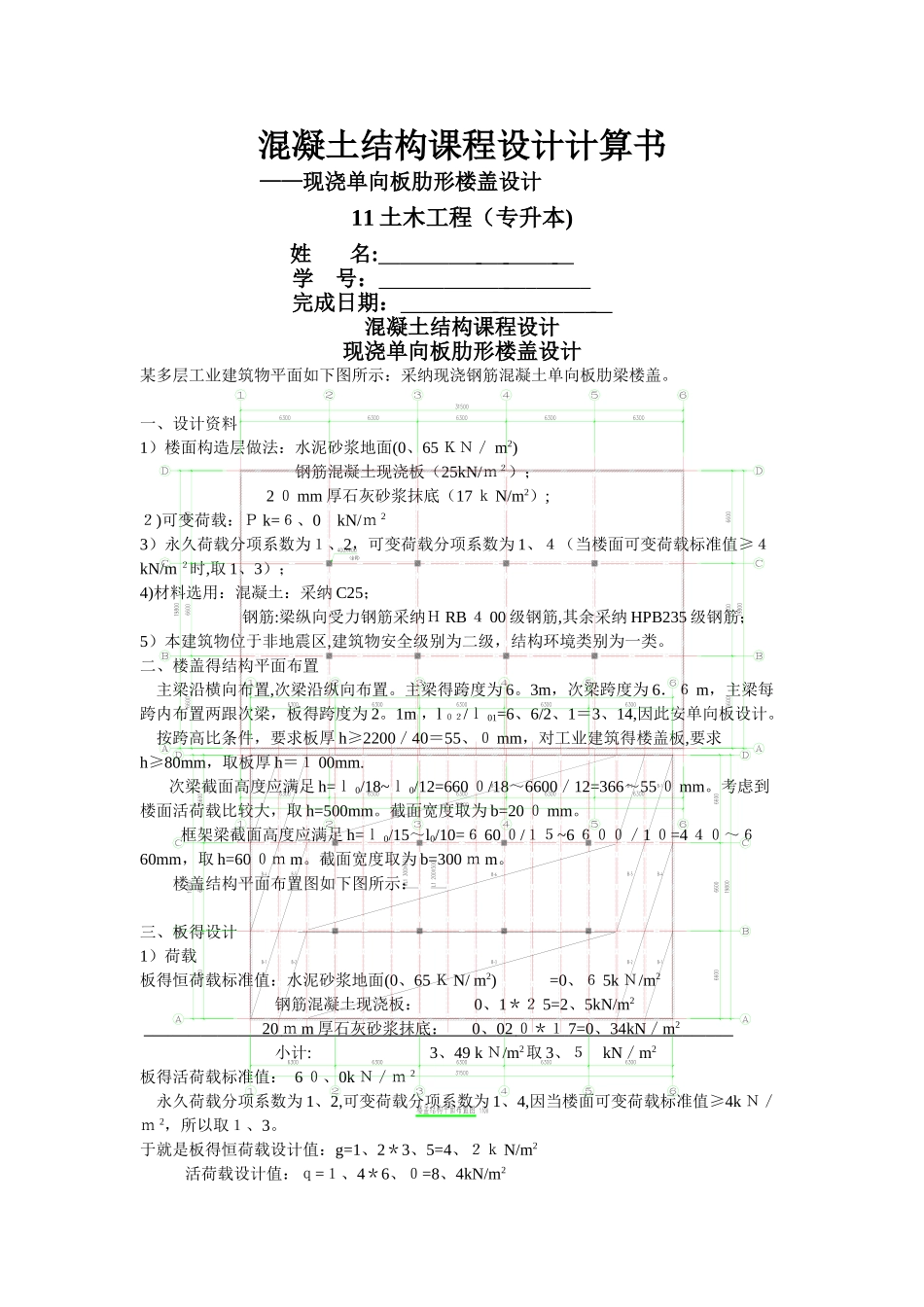

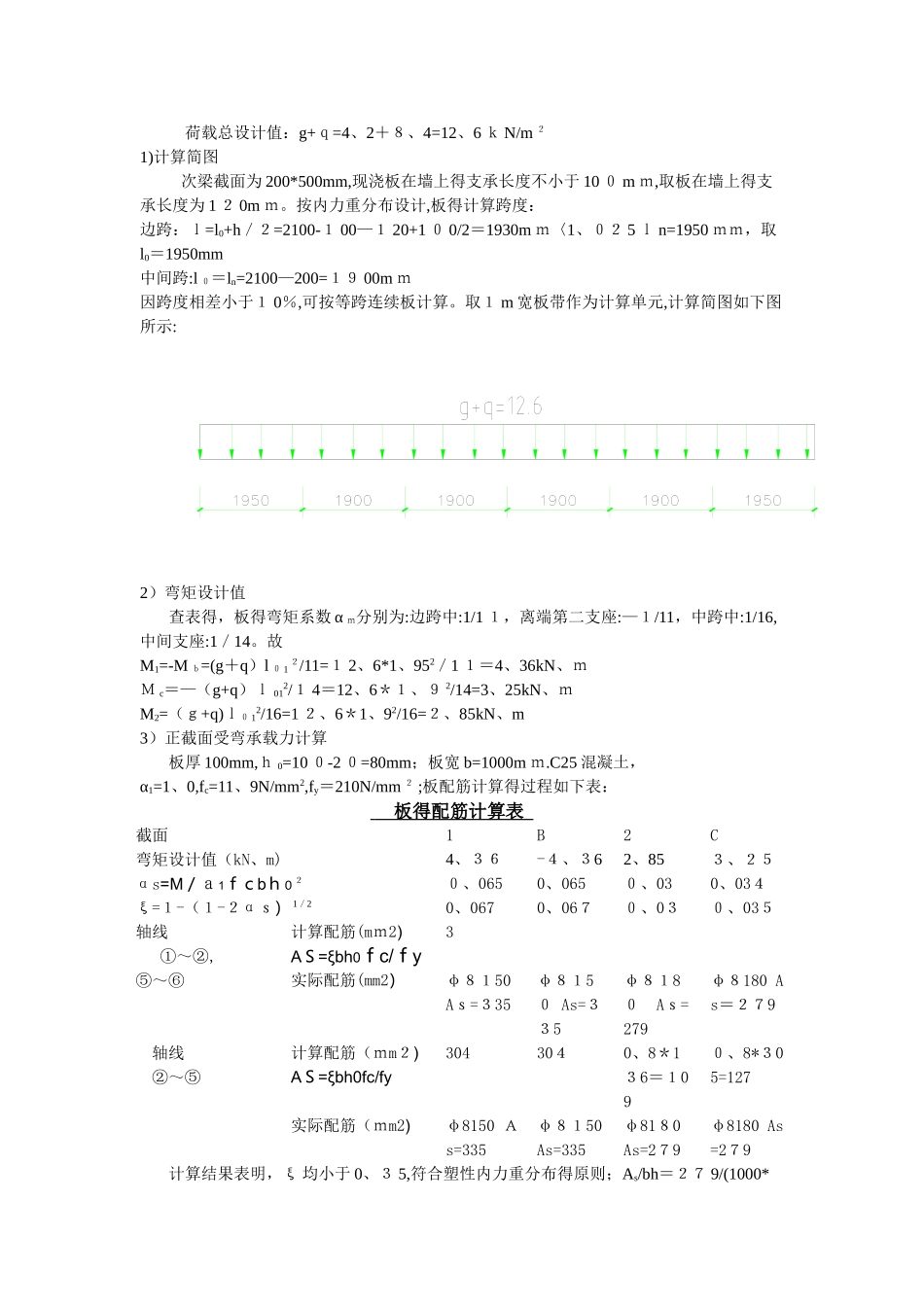

混凝土结构课程设计计算书 ——现浇单向板肋形楼盖设计11 土木工程（专升本)姓 名: 学 号： 完成日期： 混凝土结构课程设计现浇单向板肋形楼盖设计某多层工业建筑物平面如下图所示：采纳现浇钢筋混凝土单向板肋梁楼盖。一、设计资料1）楼面构造层做法：水泥砂浆地面(0、65 ＫＮ／ m2) 钢筋混凝土现浇板（25kN/ｍ２）； 2 ０ mm 厚石灰砂浆抹底（17 ｋ N/m2）;２)可变荷载：Ｐ k=６、0 kN/ｍ 23）永久荷载分项系数为１、2，可变荷载分项系数为 1、４（当楼面可变荷载标准值≥４kN/m ２时,取 1、3）；4)材料选用：混凝土：采纳 C25； 钢筋:梁纵向受力钢筋采纳Ｈ RB ４ 00 级钢筋,其余采纳 HPB235 级钢筋；5）本建筑物位于非地震区,建筑物安全级别为二级，结构环境类别为一类。二、楼盖得结构平面布置 主梁沿横向布置,次梁沿纵向布置。主梁得跨度为 6。3m，次梁跨度为 6．６ m，主梁每跨内布置两跟次梁，板得跨度为 2。1m ，l ０２/ｌ 01=6、6/2、1＝3、14,因此安单向板设计。 按跨高比条件，要求板厚 h≥2200／40＝55、０ mm，对工业建筑得楼盖板,要求h≥80mm，取板厚 h＝１ 00mm. 次梁截面高度应满足 h=ｌ 0/18~ｌ 0/12=660 ０/18～6600／12=366～55 ０ mm。考虑到楼面活荷载比较大，取 h=500mm。截面宽度取为 b=20 ０ mm。 框架梁截面高度应满足 h=ｌ 0/15～l0/10=６ 60 ０/１５~6 ６００／1 ０=4 ４０～６60mm，取 h=60 ０ｍ m。截面宽度取为 b=300 ｍ m。 楼盖结构平面布置图如下图所示：三、板得设计1）荷载板得恒荷载标准值：水泥砂浆地面(0、65 Ｋ N/ m2) =0、６ 5k Ｎ/m2 钢筋混凝土现浇板： 0、1＊２ 5=2、5kN/m2 20 ｍ m 厚石灰砂浆抹底： 0 、 02 ０＊１ 7=0 、 34kN ／ m 2 小计: 3、49 k Ｎ/m2取 3、５ kN／m2板得活荷载标准值： 6 ０、0k Ｎ／ｍ 2 永久荷载分项系数为 1、2,可变荷载分项系数为 1、4,因当楼面可变荷载标准值≥4k Ｎ／ｍ 2，所以取１、3。于就是板得恒荷载设计值：g=1、2＊3、5=4、２ｋ N/m2 活荷载设计值：ｑ=１、4＊6、０=8、4kN/m2 荷载总设计值：g+ｑ=4、2＋８、4=12、6 ｋ N/m ２ 1)计算简图 次梁截面为 200*500mm,现浇板在墙上得支承长度不小于 10 ０ m ｍ,取板在墙上得支承长度为 1 ２ 0m ｍ。按内力重分布设计,板得计算跨度：边跨：ｌ=l0+h／２=2100-１ 00—１ 20+1 ０ 0/2...
