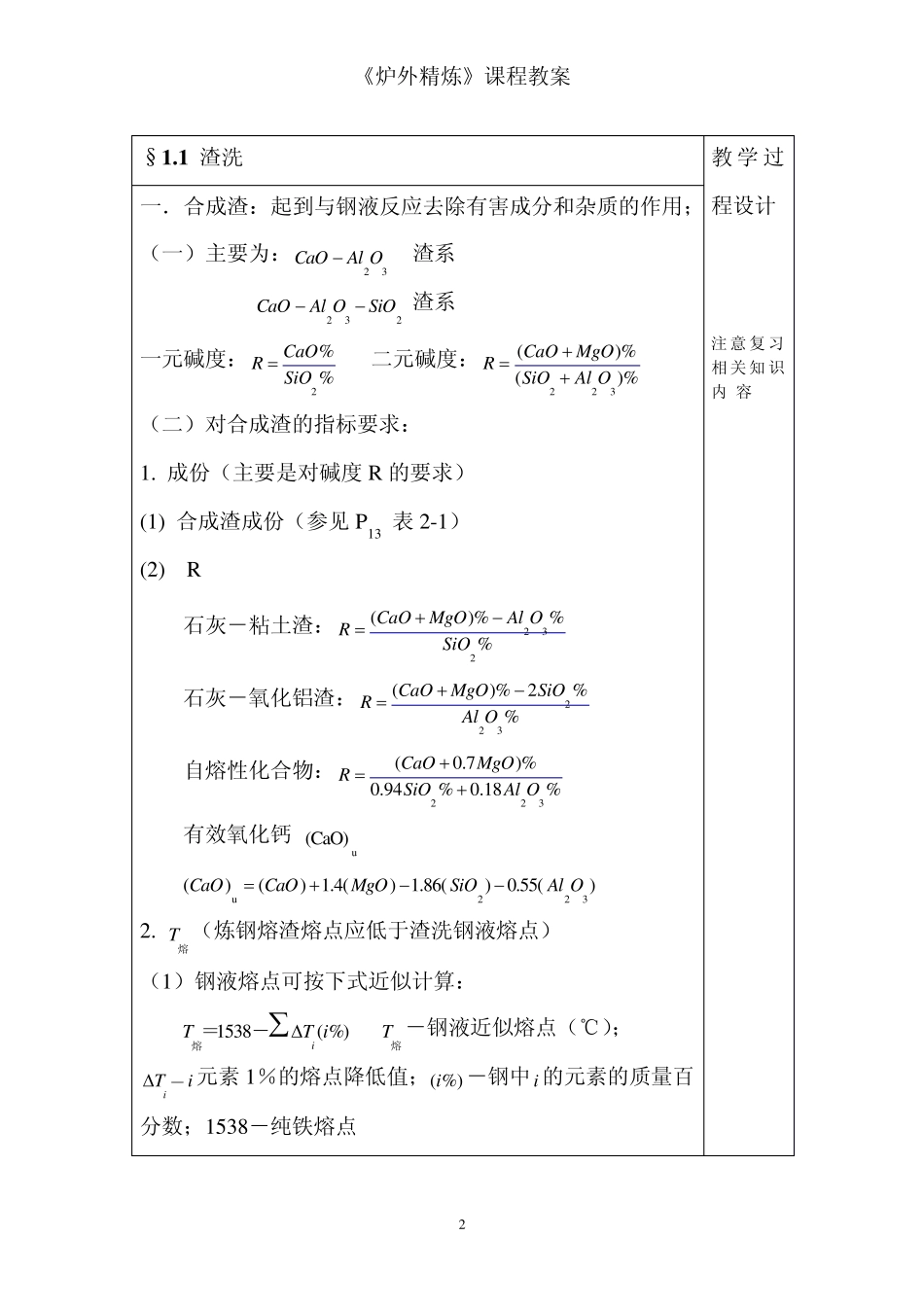

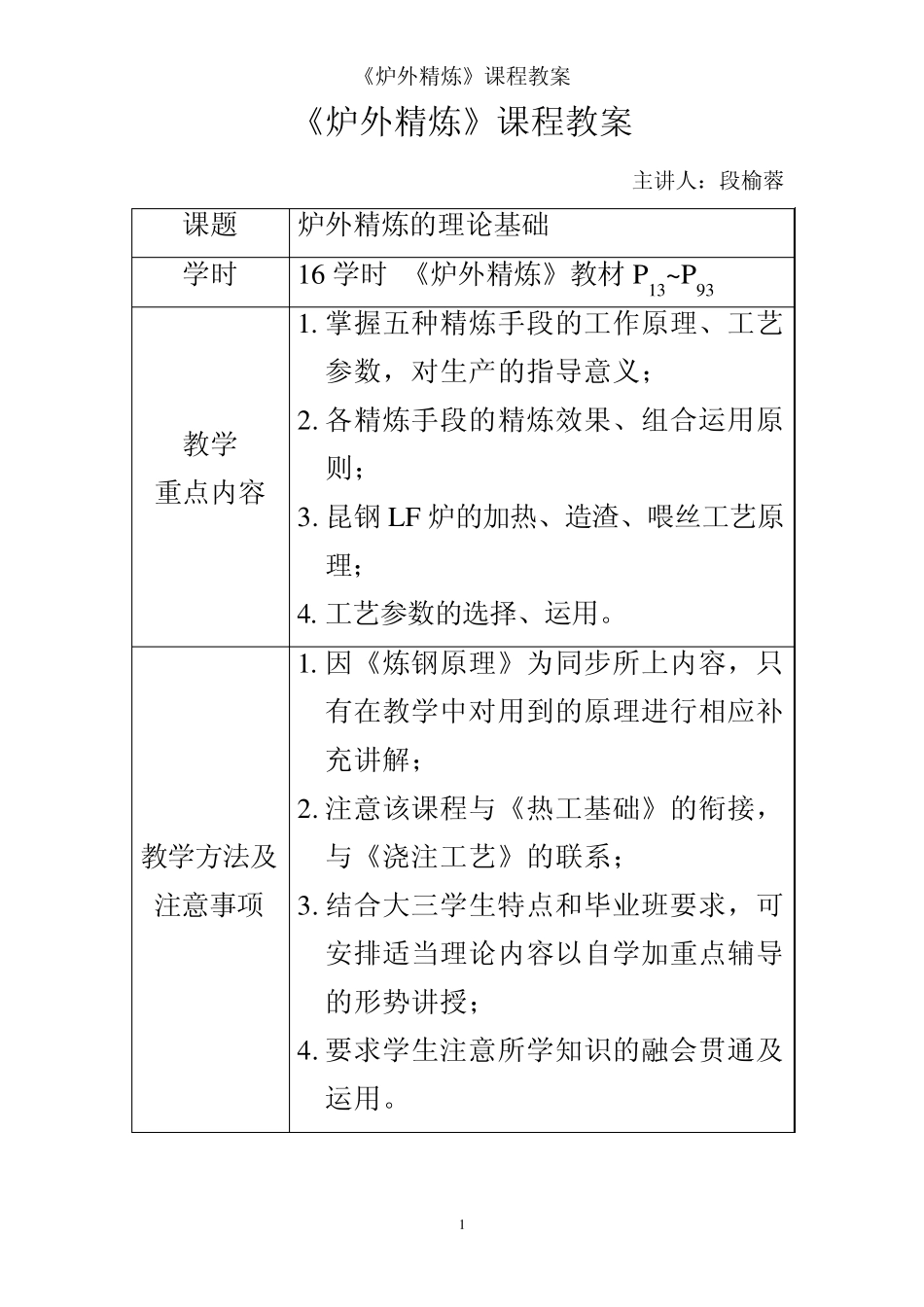

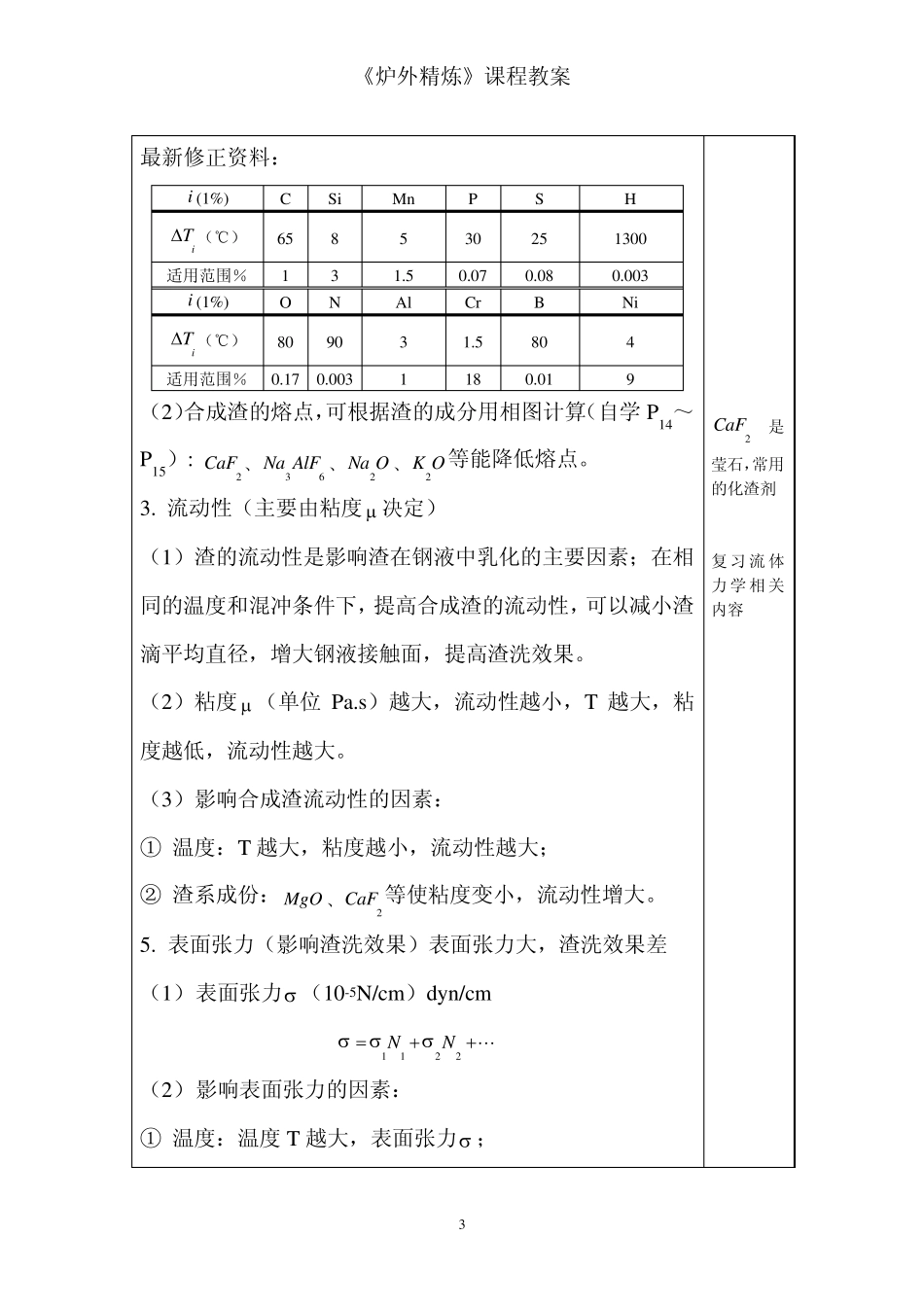

《炉外精炼》课程教案 1 《炉外精炼》课程教案 主讲人：段榆蓉 课题 炉外精炼的理论基础 学时 16 学时 《炉外精炼》教材P13~P93 教学 重点内容 1. 掌握五种精炼手段的工作原理、工艺参数，对生产的指导意义； 2. 各精炼手段的精炼效果、组合运用原则； 3. 昆钢 LF 炉的加热、造渣、喂丝工艺原理； 4. 工艺参数的选择、运用。 教学方法及注意事项 1. 因《炼钢原理》为同步所上内容，只有在教学中对用到的原理进行相应补充讲解； 2. 注意该课程与《热工基础》的衔接，与《浇注工艺》的联系； 3. 结合大三学生特点和毕业班要求，可安排适当理论内容以自学加重点辅导的形势讲授； 4. 要求学生注意所学知识的融会贯通及运用。 《炉外精炼》课程教案 2 §1 .1 渣洗 教学 过程设计 注 意 复 习相 关 知 识内 容 一．合成渣：起到与钢液反应去除有害成分和杂质的作用； （一）主要为：23CaOAlO 渣系 232CaOAlOSiO 渣系 一元碱度：2%%CaORSiO 二元碱度：223()%()%CaOMgORSiOAlO （二）对合成渣的指标要求： 1. 成份（主要是对碱度 R 的要求） (1) 合成渣成份（参见 P13 表 2-1） (2) R 石灰－粘土渣：232()%%%CaOMgOAlORSiO 石灰－氧化铝渣：223()%2%%CaOMgOSiORAlO 自熔性化合物：223(0.7)%0.94%0.18%CaOMgORSiOAlO 有效氧化钙 u(CaO) u223()() 1.4() 1.86()0.55()CaOCaOMgOSiOAlO 2. T熔（炼钢熔渣熔点应低于渣洗钢液熔点） （1）钢液熔点可按下式近似计算： 1538( %)iTT i熔＝－ T熔－钢液近似熔点（℃）； iT－i元素 1％的熔点降低值；( %)i－钢中i的元素的质量百分数；1538－纯铁熔点 《炉外精炼》课程教案 3 最新修正资料： i(1%) C Si Mn P S H iT（℃） 65 8 5 30 25 1300 适用范围％ 1 3 1.5 0.07 0.08 0.003 i(1%) O N Al Cr B Ni iT（℃） 80 90 3 1.5 80 4 适用范围％ 0.17 0.003 1 18 0.01 9 （2）合成渣的熔点，可根据渣的成分用相图计算（自学 P14～P15）: 2CaF 、36Na AlF 、2Na O 、2K O等能降低熔点。 3. 流动性（主要由粘度 决定） （1）渣的流动性是影响渣在钢液中乳化的主要因素；在相同的温度和混冲条件下，提高合成渣的流动性，可以减小渣滴平均直径，增大钢液接触面，提高渣洗效果。 （2）粘度 （单位 Pa.s）越大，...
