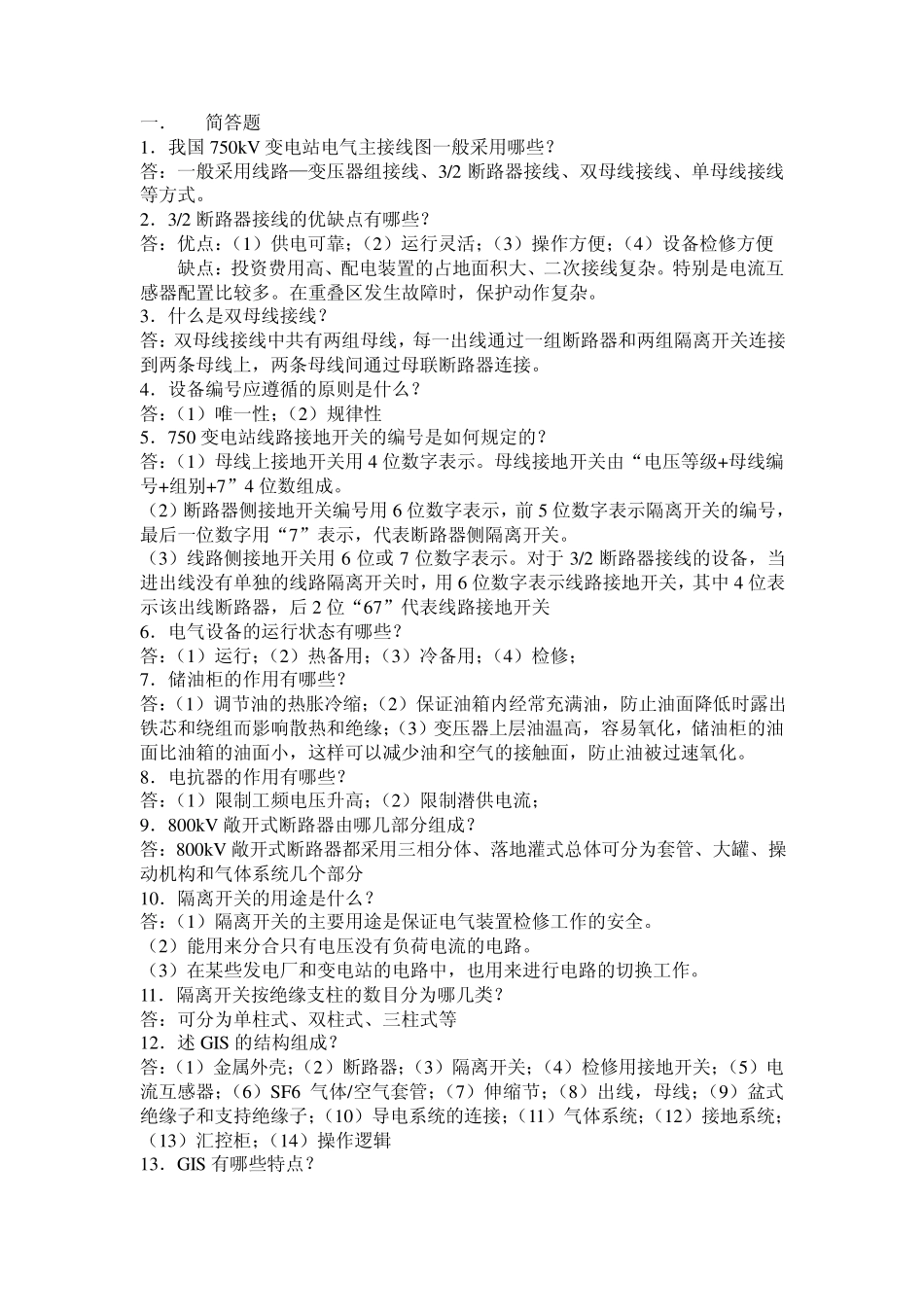

一． 简答题 1．我国750kV 变电站电气主接线图一般采用哪些？ 答：一般采用线路—变压器组接线、3/2 断路器接线、双母线接线、单母线接线等方式。 2．3/2 断路器接线的优缺点有哪些？ 答：优点：（1）供电可靠；（2）运行灵活；（3）操作方便；（4）设备检修方便 缺点：投资费用高、配电装置的占地面积大、二次接线复杂。特别是电流互感器配置比较多。在重叠区发生故障时，保护动作复杂。 3．什么是双母线接线？ 答：双母线接线中共有两组母线，每一出线通过一组断路器和两组隔离开关连接到两条母线上，两条母线间通过母联断路器连接。 4．设备编号应遵循的原则是什么？ 答：（1）唯一性；（2）规律性 5．750 变电站线路接地开关的编号是如何规定的？ 答：（1）母线上接地开关用4 位数字表示。母线接地开关由“电压等级+母线编号+组别+7”4 位数组成。 （2）断路器侧接地开关编号用6 位数字表示，前 5 位数字表示隔离开关的编号，最后一位数字用“7”表示，代表断路器侧隔离开关。 （3）线路侧接地开关用6 位或 7 位数字表示。对于 3/2 断路器接线的设备，当进出线没有单独的线路隔离开关时，用6 位数字表示线路接地开关，其中 4 位表示该出线断路器，后 2 位“67”代表线路接地开关 6．电气设备的运行状态有哪些？ 答：（1）运行；（2）热备用；（3）冷备用；（4）检修； 7．储油柜的作用有哪些？ 答：（1）调节油的热胀冷缩；（2）保证油箱内经常充满油，防止油面降低时露出铁芯和绕组而影响散热和绝缘；（3）变压器上层油温高，容易氧化，储油柜的油面比油箱的油面小，这样可以减少油和空气的接触面，防止油被过速氧化。 8．电抗器的作用有哪些？ 答：（1）限制工频电压升高；（2）限制潜供电流； 9．800kV 敞开式断路器由哪几部分组成？ 答：800kV 敞开式断路器都采用三相分体、落地灌式总体可分为套管、大罐、操动机构和气体系统几个部分 10．隔离开关的用途是什么？ 答：（1）隔离开关的主要用途是保证电气装置检修工作的安全。 （2）能用来分合只有电压没有负荷电流的电路。 （3）在某些发电厂和变电站的电路中，也用来进行电路的切换工作。 11．隔离开关按绝缘支柱的数目分为哪几类？ 答：可分为单柱式、双柱式、三柱式等 12．述 GIS 的结构组成？ 答：（1）金属外壳；（2）断路器；（3）隔离开关；（4）检修用接地开关；（5）电流互感器；（6）SF6 气体/空气套管；（7）伸缩节；（...
