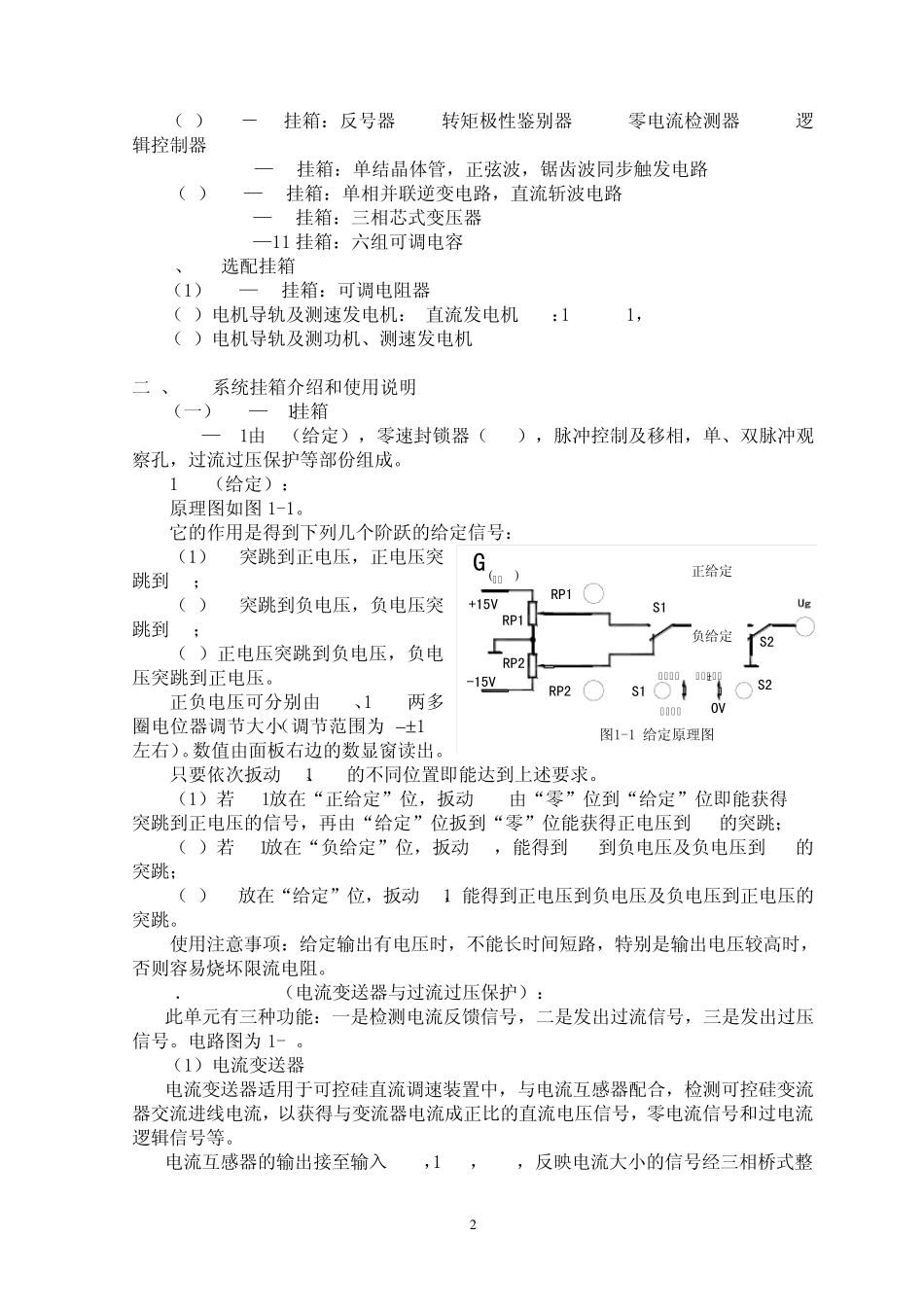

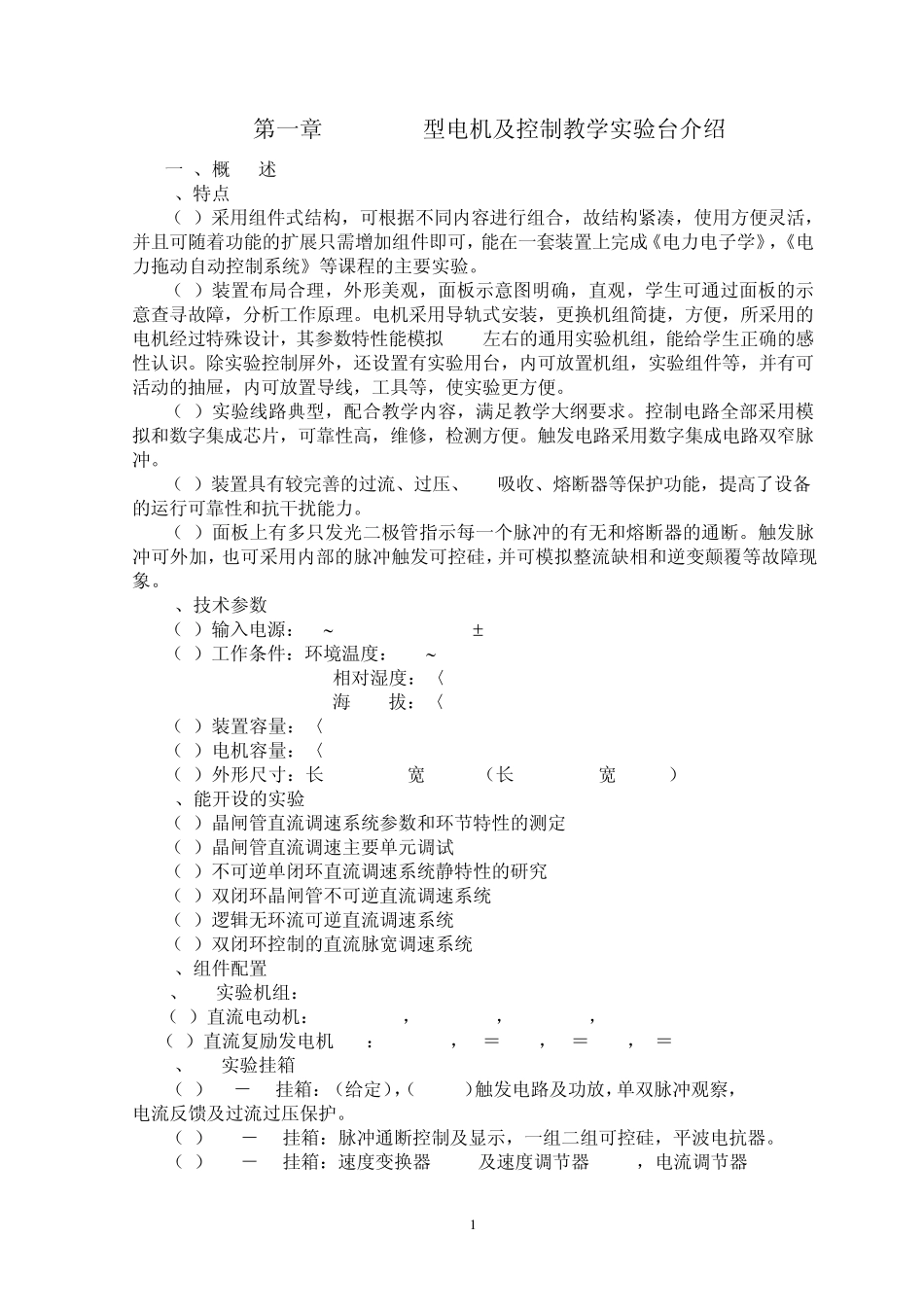

1 第一章 MCL-II型电机及控制教学实验台介绍 一 、概 述 1、特点 （1）采用组件式结构，可根据不同内容进行组合，故结构紧凑，使用方便灵活，并且可随着功能的扩展只需增加组件即可，能在一套装置上完成《电力电子学》，《电力拖动自动控制系统》等课程的主要实验。 （2）装置布局合理，外形美观，面板示意图明确，直观，学生可通过面板的示意查寻故障，分析工作原理。电机采用导轨式安装，更换机组简捷，方便，所采用的电机经过特殊设计，其参数特性能模拟 3KW左右的通用实验机组，能给学生正确的感性认识。除实验控制屏外，还设置有实验用台，内可放置机组，实验组件等，并有可活动的抽屉，内可放置导线，工具等，使实验更方便。 （3）实验线路典型，配合教学内容，满足教学大纲要求。控制电路全部采用模拟和数字集成芯片，可靠性高，维修，检测方便。触发电路采用数字集成电路双窄脉冲。 （4）装置具有较完善的过流、过压、 RC吸收、熔断器等保护功能，提高了设备的运行可靠性和抗干扰能力。 （5）面板上有多只发光二极管指示每一个脉冲的有无和熔断器的通断。触发脉冲可外加，也可采用内部的脉冲触发可控硅，并可模拟整流缺相和逆变颠覆等故障现象。 2、技术参数 （1）输入电源： 380V 10% 50HZ1HZ （2）工作条件：环境温度：-5 400C 相对湿度：〈75% 海 拔：〈1000m （3）装置容量：〈1KVA （4）电机容量：〈200W （5）外形尺寸：长 1600mm X宽 700mm（长 1300mm X宽 700mm） 3、能开设的实验 （1）晶闸管直流调速系统参数和环节特性的测定 （2）晶闸管直流调速主要单元调试 （3）不可逆单闭环直流调速系统静特性的研究 （4）双闭环晶闸管不可逆直流调速系统 （5）逻辑无环流可逆直流调速系统 （6）双闭环控制的直流脉宽调速系统(PWM) 4、组件配置 4、1 实验机组： （1）直流电动机：PN = 185W，UN =220V，IN =1.1A，n =1500r/min （2）直流复励发电机M01：PN =100W，UN＝200V，IN＝0.5A，n＝1500/min 4、2 实验挂箱 （1）MCL－01挂箱：G（给定），（GT+MF）触发电路及功放，单双脉冲观察，(FBC+FA)电流反馈及过流过压保护。 （2）MCL－02挂箱：脉冲通断控制及显示，一组二组可控硅，平波电抗器。 （3）MCL－03挂箱：速度变换器(FBS)及速度调节器(ASR)，电流调节器(ACR) 2 （4）MCL－04挂箱：反号器(AR),转矩极性鉴别器(DPT),零电流检测器(DPZ),逻辑控制器(DLC) (5) MCL...
