《电力电子技术》复习提纲

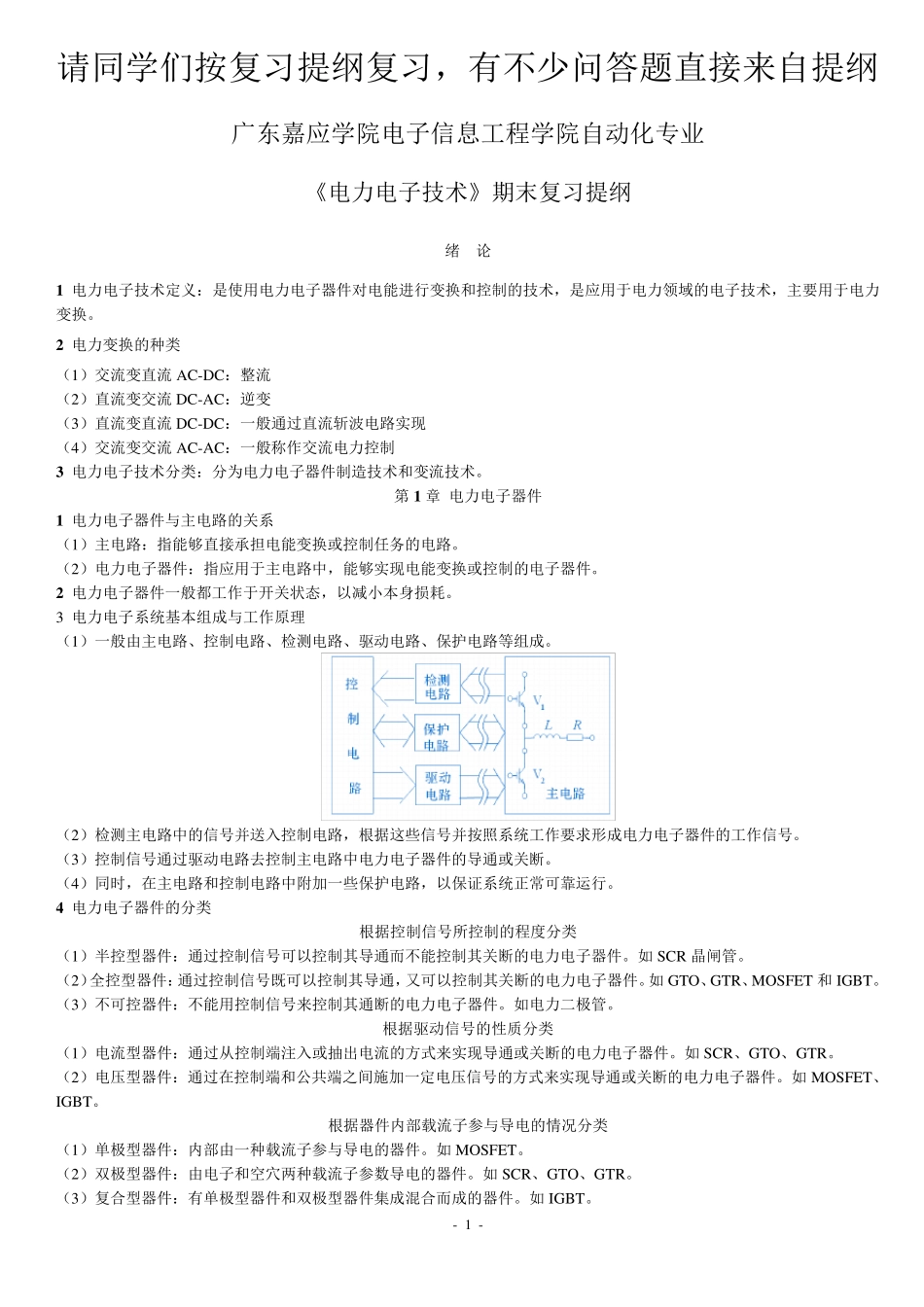

《电力电子技术》复习提纲_第1页
1/24

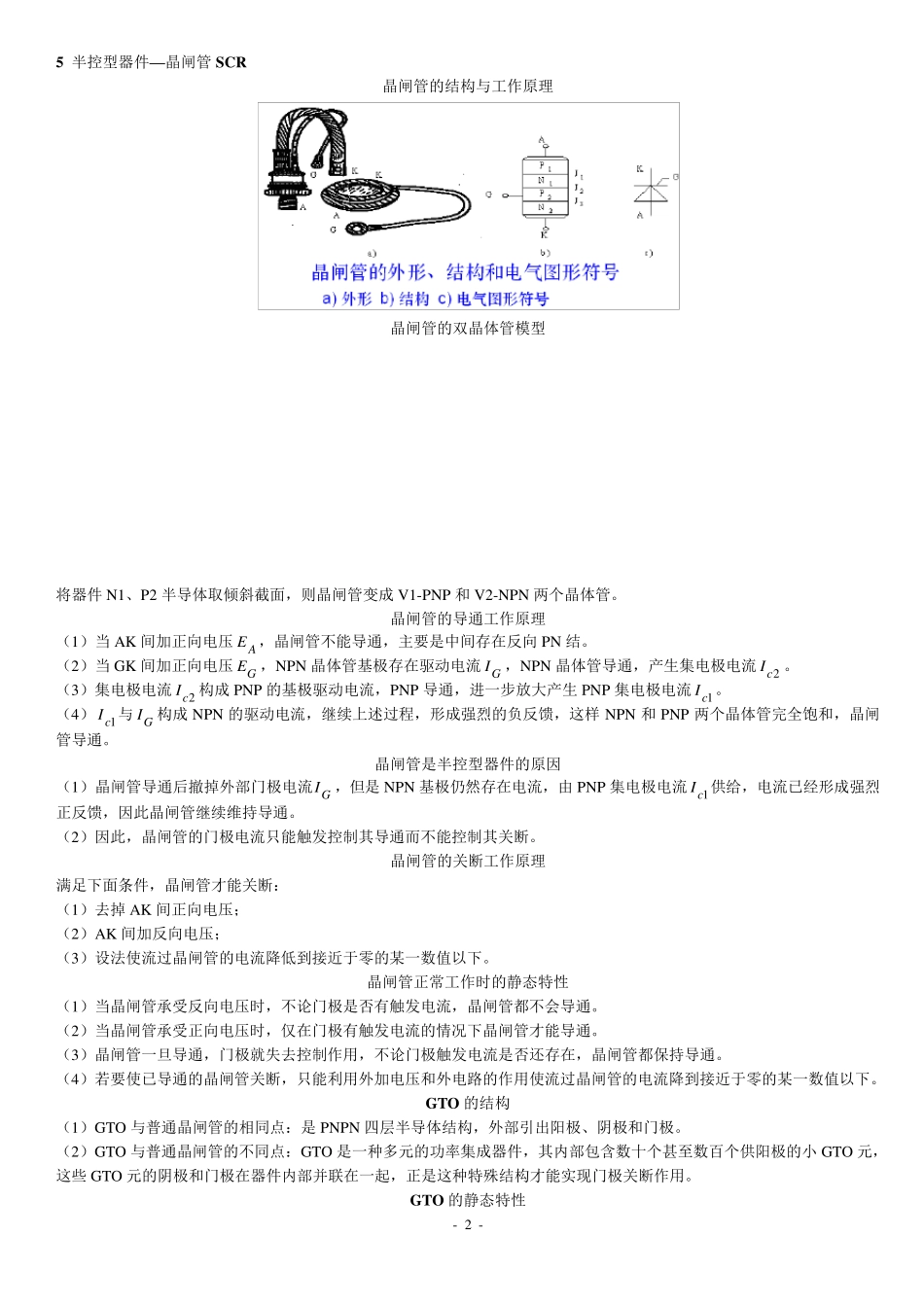

《电力电子技术》复习提纲_第2页
2/24
《电力电子技术》复习提纲_第3页
3/24
- 1 - 请同学们按复习提纲复习,有不少问答题直接来自提纲 广东嘉应学院电子信息工程学院自动化专业 《电力电子技术》期末复习提纲 绪 论 1 电力电子技术定义:是使用电力电子器件对电能进行变换和控制的技术,是应用于电力领域的电子技术,主要用于电力变换。 2 电力变换的种类 (1)交流变直流AC-DC:整流 (2)直流变交流DC-AC:逆变 (3)直流变直流DC-DC:一般通过直流斩波电路实现 (4)交流变交流AC-AC:一般称作交流电力控制 3 电力电子技术分类:分为电力电子器件制造技术和变流技术。 第1 章 电力电子器件 1 电力电子器件与主电路的关系 (1)主电路:指能够直接承担电能变换或控制任务的电路。 (2)电力电子器件:指应用于主电路中,能够实现电能变换或控制的电子器件。 2 电力电子器件一般都工作于开关状态,以减小本身损耗。 3 电力电子系统基本组成与工作原理 (1)一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。 (2)检测主电路中的信号并送入控制电路,根据这些信号并按照系统工作要求形成电力电子器件的工作信号。 (3)控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。 (4)同时,在主电路和控制电路中附加一些保护电路,以保证系统正常可靠运行。 4 电力电子器件的分类 根据控制信号所控制的程度分类 (1)半控型器件:通过控制信号可以控制其导通而不能控制其关断的电力电子器件。如SCR 晶闸 管 。 (2)全 控型器件:通过控制信号既 可以控制其导通,又 可以控制其关断的电力电子器件。如GTO、GTR、MOSFET 和IGBT。 (3)不可控器件:不能用控制信号来控制其通断的电力电子器件。如电力二 极 管 。 根据驱动信号的性 质 分类 (1)电流型器件:通过从 控制端 注 入或抽 出 电流的方 式 来实现导通或关断的电力电子器件。如SCR、GTO、GTR。 (2)电压 型器件:通过在控制端 和公 共 端 之 间 施 加一定电压 信号的方 式 来实现导通或关断的电力电子器件。如MOSFET、IGBT。 根据器件内 部 载 流子参 与导电的情 况 分类 (1)单 极 型器件:内 部 由一种载 流子参 与导电的器件。如MOSFET。 (2)双 极 型器件:由电子和空 穴 两 种载 流子参 数 导电的器件。如SCR、GTO、GTR。 (3)复合 型器件:有单 极 型器件和双 极 型器件集 成混 合 而成的器件。如IGBT。 - 2 - 5 半控...
