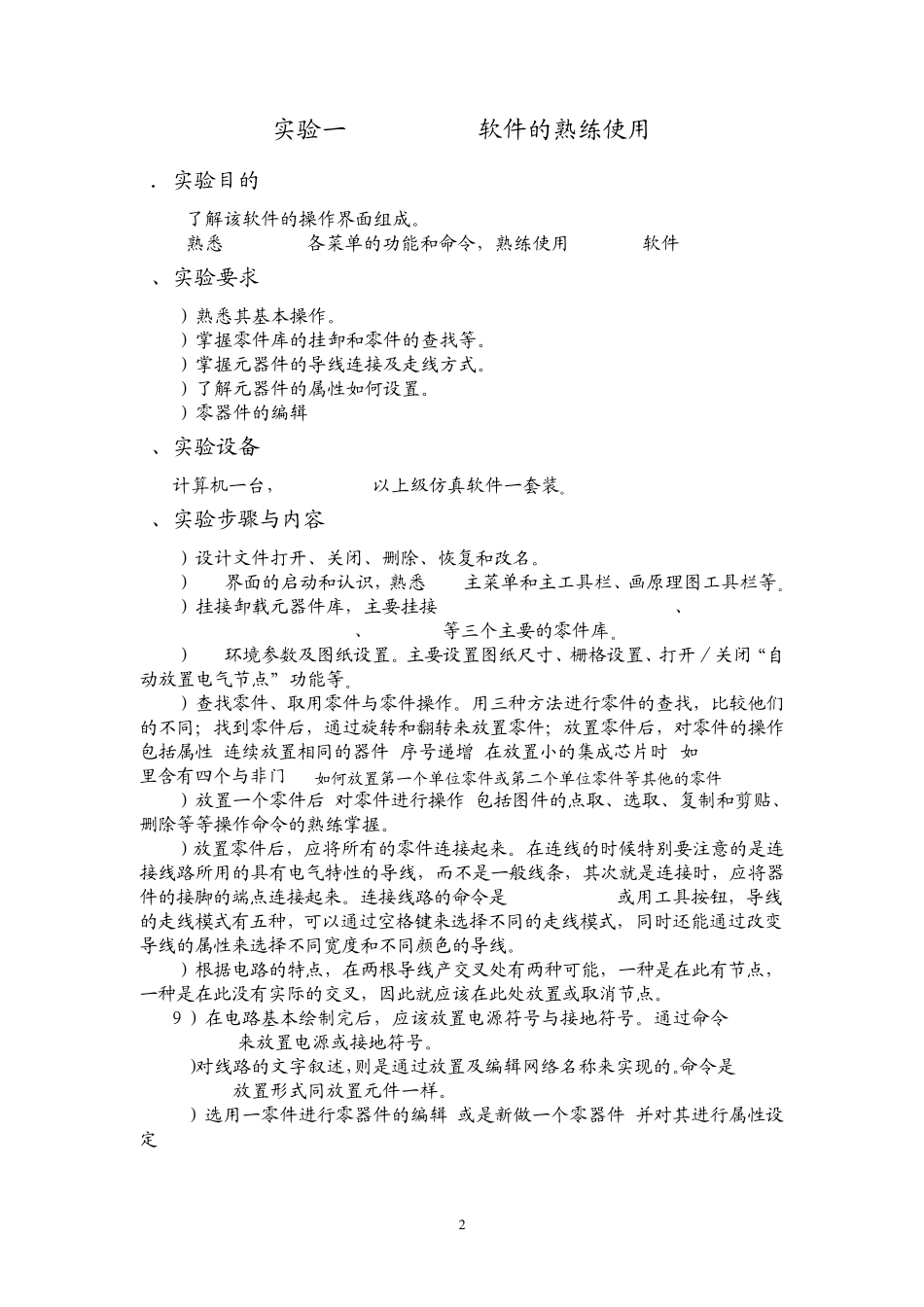

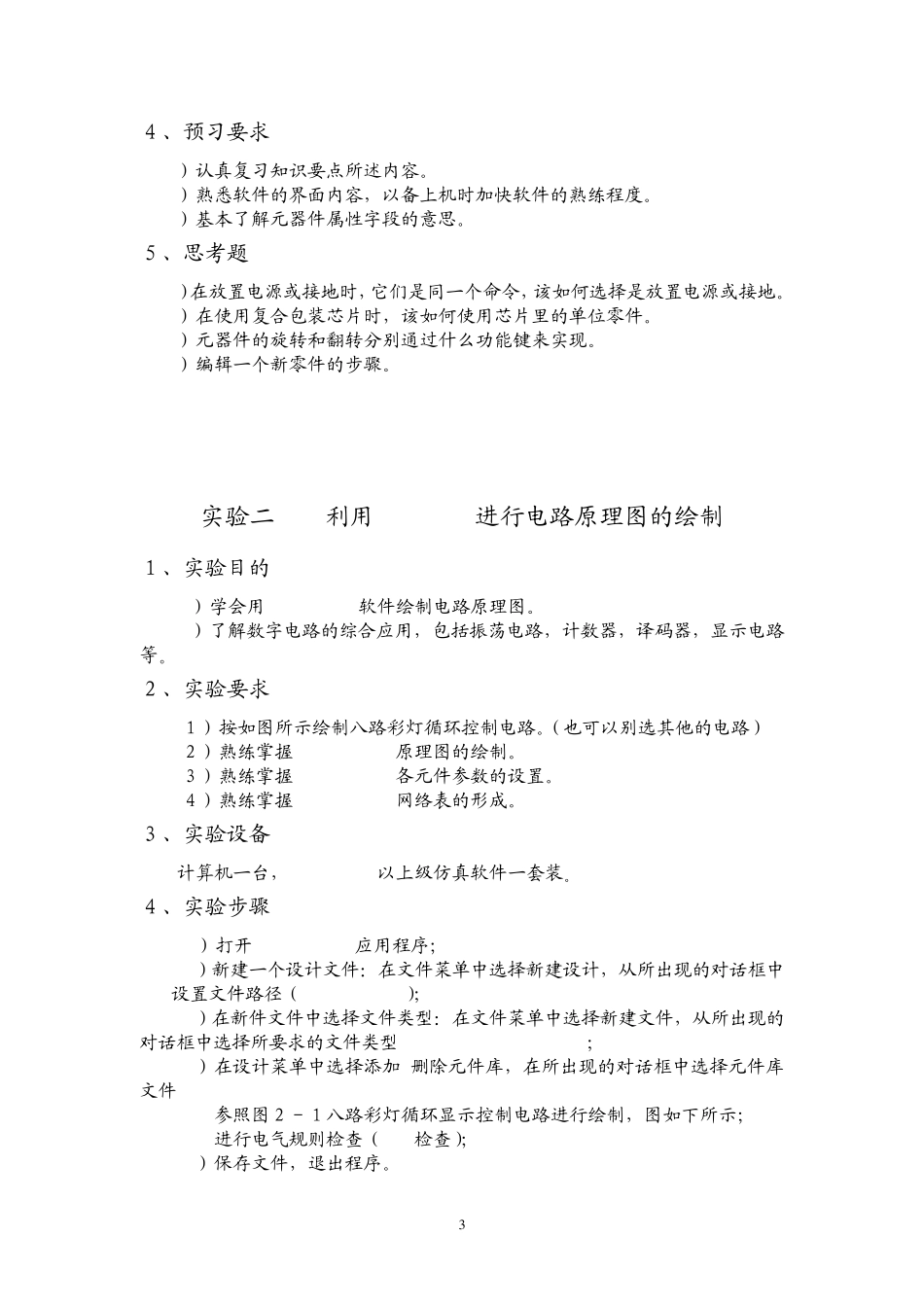

1 目 录 实验一 PROTELL软件的熟练使用…………………………………………..2 实验二 利用 PROTELL进行电路原理图的绘制……………………………3 实验三 利用 PROTELL进行印刷电路板图的绘制…………………………5 实验四 利用 PROTELL进行电路仿真……………………………………..7 实验五 用 EWB对模拟电路进行绘制与仿真分析………………………..9 实验六 用 EWB对数字电路进行仿真分析………………………………..10 实验七 用 CPLD的图形输入方式进行电路图的绘制与波形仿真…………..12 实验八 用 CPLD的 VHDL语言进行电路图的绘制与波形仿真……………..13 实验九 液晶显示设计实验………………………………………………….15 2 实验一 PROTELL软件的熟练使用 1．实验目的 1)了解该软件的操作界面组成。 2)熟悉Protel99各菜单的功能和命令，熟练使用PROTELL软件 2、实验要求 1）熟悉其基本操作。 2）掌握零件库的挂卸和零件的查找等。 3）掌握元器件的导线连接及走线方式。 4）了解元器件的属性如何设置。 5）零器件的编辑 3、实验设备 计算机一台，PROTELL99以上级仿真软件一套装。 4、实验步骤与内容 1）设计文件打开、关闭、删除、恢复和改名。 2）SCH界面的启动和认识，熟悉SCH主菜单和主工具栏、画原理图工具栏等。 3）挂接卸载元器件库，主要挂接 Miscellaneous Devices.ddb、Protel Dos Schematic Libraries.ddb、Sim.ddb等三个主要的零件库。 4）SCH环境参数及图纸设置。主要设置图纸尺寸、栅格设置、打开／关闭‚自动放置电气节点‛功能等。 5）查找零件、取用零件与零件操作。用三种方法进行零件的查找，比较他们的不同；找到零件后，通过旋转和翻转来放置零件；放置零件后，对零件的操作包括属性,连续放置相同的器件,序号递增;在放置小的集成芯片时,如 SN7400 IC里含有四个与非门, 如何放置第一个单位零件或第二个单位零件等其他的零件. 6）放置一个零件后,对零件进行操作,包括图件的点取、选取、复制和剪贴、删除等等操作命令的熟练掌握。 7）放置零件后，应将所有的零件连接起来。在连线的时候特别要注意的是连接线路所用的具有电气特性的导线，而不是一般线条，其次就是连接时，应将器件的接脚的端点连接起来。连接线路的命令是 place wire或用工具按钮，导线的走线模式有五种，可以通过空格键来选择不同的走线模式，同时还能通过改变导线的属性来选择不同宽度和不...
