《电机与拖动实验》实验报告

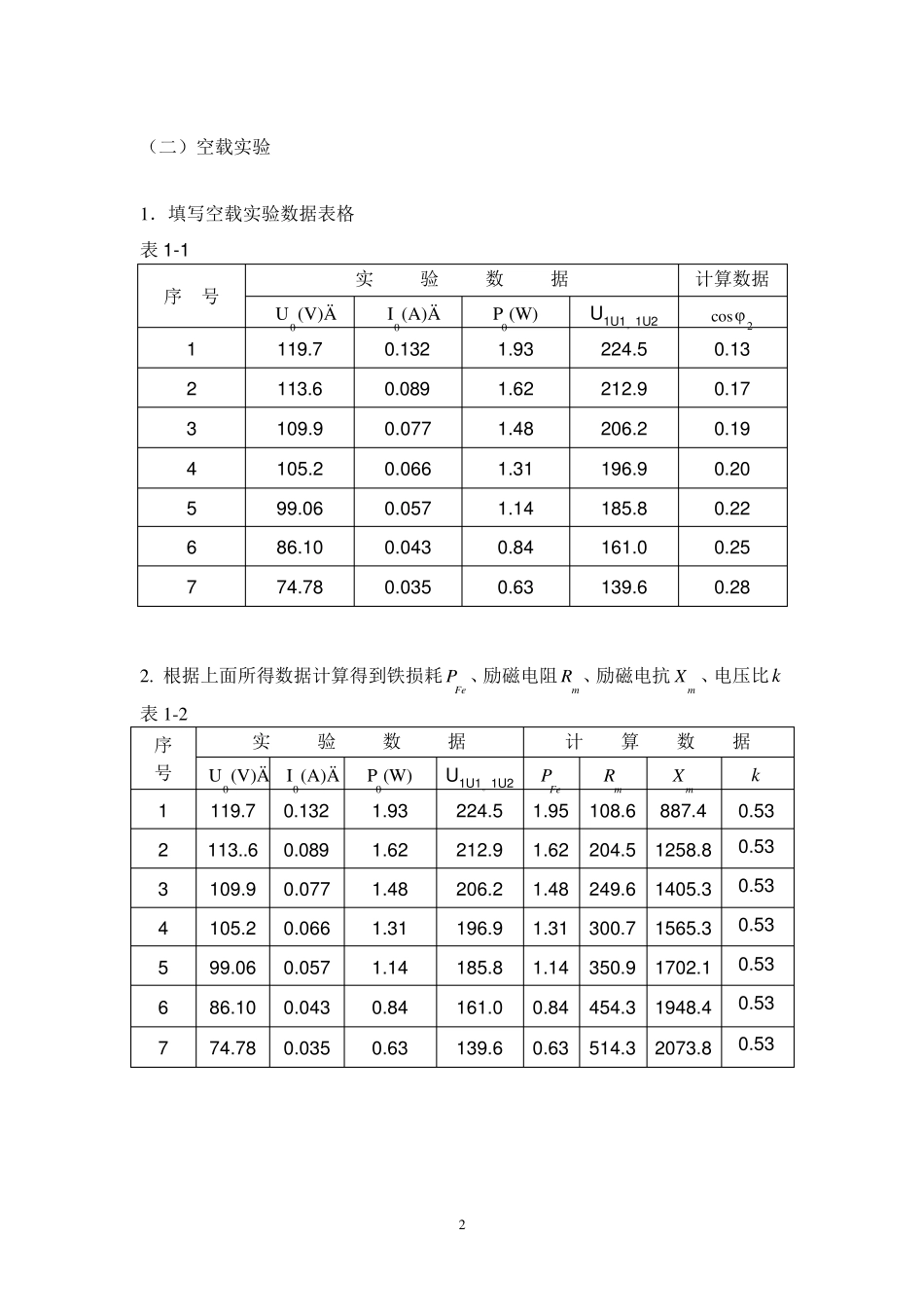

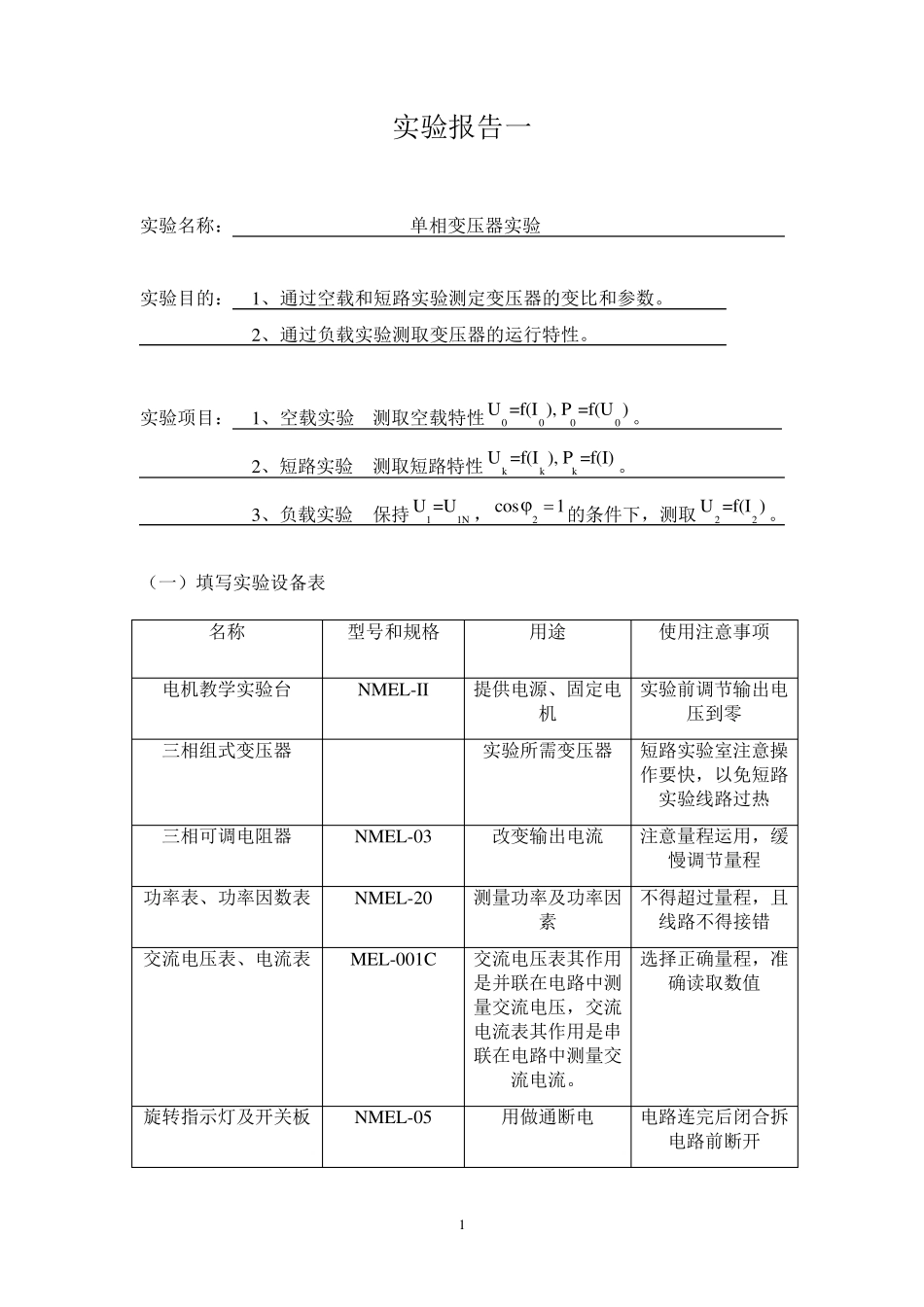

网络教育学院 电 机 与 拖 动 实 验 报 告 学习中心： 陕西礼泉奥鹏学习中心 层 次： 专升本 专 业： 电气工程及其自动化 学 号： ************ 学 生： 刘 洁 完成日期： 2017 年 2 月 27 日 1 实验报告一 实验名称： 单相变压器实验 实验目的： 1、通过空载和短路实验测定变压器的变比和参数。 2、通过负载实验测取变压器的运行特性。 实验项目： 1、空载实验 测取空载特性0000U =f(I ), P =f(U ) 。 2、短路实验 测取短路特性kkkU =f(I ), P =f(I) 。 3、负载实验 保持11NU =U，2cos1  的条件下，测取22U =f(I ) 。 （一）填写实验设备表 名称 型号和规格 用途 使用注意事项 电机教学实验台 NMEL-II 提供电源、固定电机 实验前调节输出电压到零 三相组式变压器 实验所需变压器 短路实验室注意操作要快，以免短路实验线路过热 三相可调电阻器 NMEL-03 改变输出电流 注意量程运用，缓慢调节量程 功率表、功率因数表 NMEL-20 测量功率及功率因素 不得超过量程，且线路不得接错 交流电压表、电流表 MEL-001C 交流电压表其作用是并联在电路中测量交流电压，交流电流表其作用是串联在电路中测量交流电流。 选择正确量程，准确读取数值 旋转指示灯及开关板 NMEL-05 用做通断电 电路连完后闭合拆电路前断开 2 （二）空载实验 1．填写空载实验数据表格 表1-1 序 号 实 验 数 据 计算数据 0U (V) 0I (A) 0P (W) U 1U 1。1U 2 2cos 1 119.7 0.132 1.93 224.5 0.13 2 113.6 0.089 1.62 212.9 0.17 3 109.9 0.077 1.48 206.2 0.19 4 105.2 0.066 1.31 196.9 0.20 5 99.06 0.057 1.14 185.8 0.22 6 86.10 0.043 0.84 161.0 0.25 7 74.78 0.035 0.63 139.6 0.28 2. 根据上面所得数据计算得到铁损耗FeP 、励磁电阻mR 、励磁电抗mX 、电压比k 表1-2 序 号 实 验 数 据 计 算 数 据 0U (V) 0I (A) 0P (W) U 1U 1。1U 2 FeP mR mX k 1 119.7 0.132 1.93 224.5 1.95 108.6 887.4 0.53 2 113..6 0.089 1.62 212.9 1.62 204.5 1258.8 0.53 3 109.9 0.077 1.48 206.2 1.48 249.6 1405.3 0.53 4 105.2 0.066 1.31 196.9 1.31 300.7 1565.3 0.53 5 99.06 0.057 1.14 185.8 1.14 350.9 1702.1 0.53 6 86.10 0...
