《综合布线系统》质量验收标准

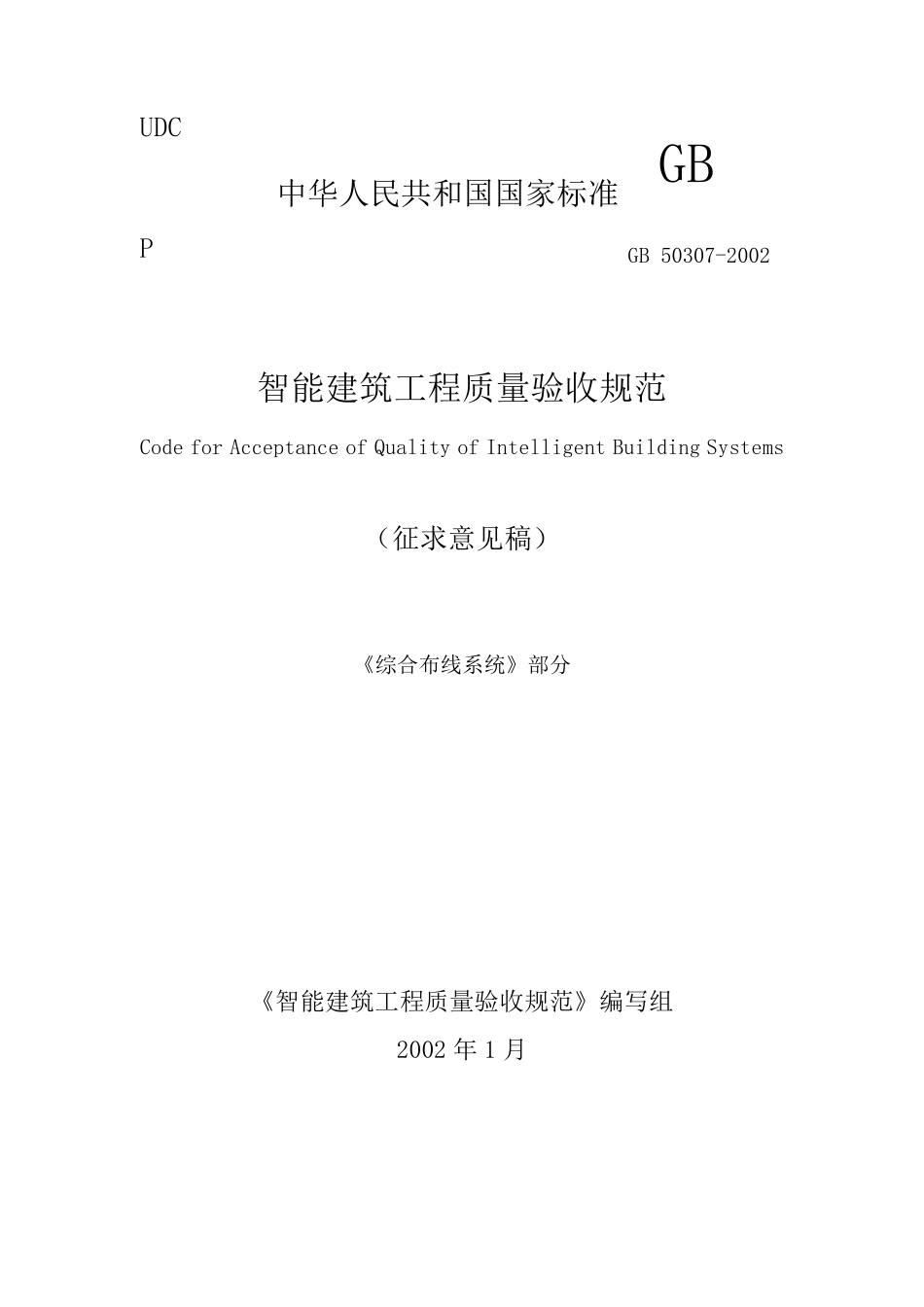

《综合布线系统》质量验收标准_第1页
1/9

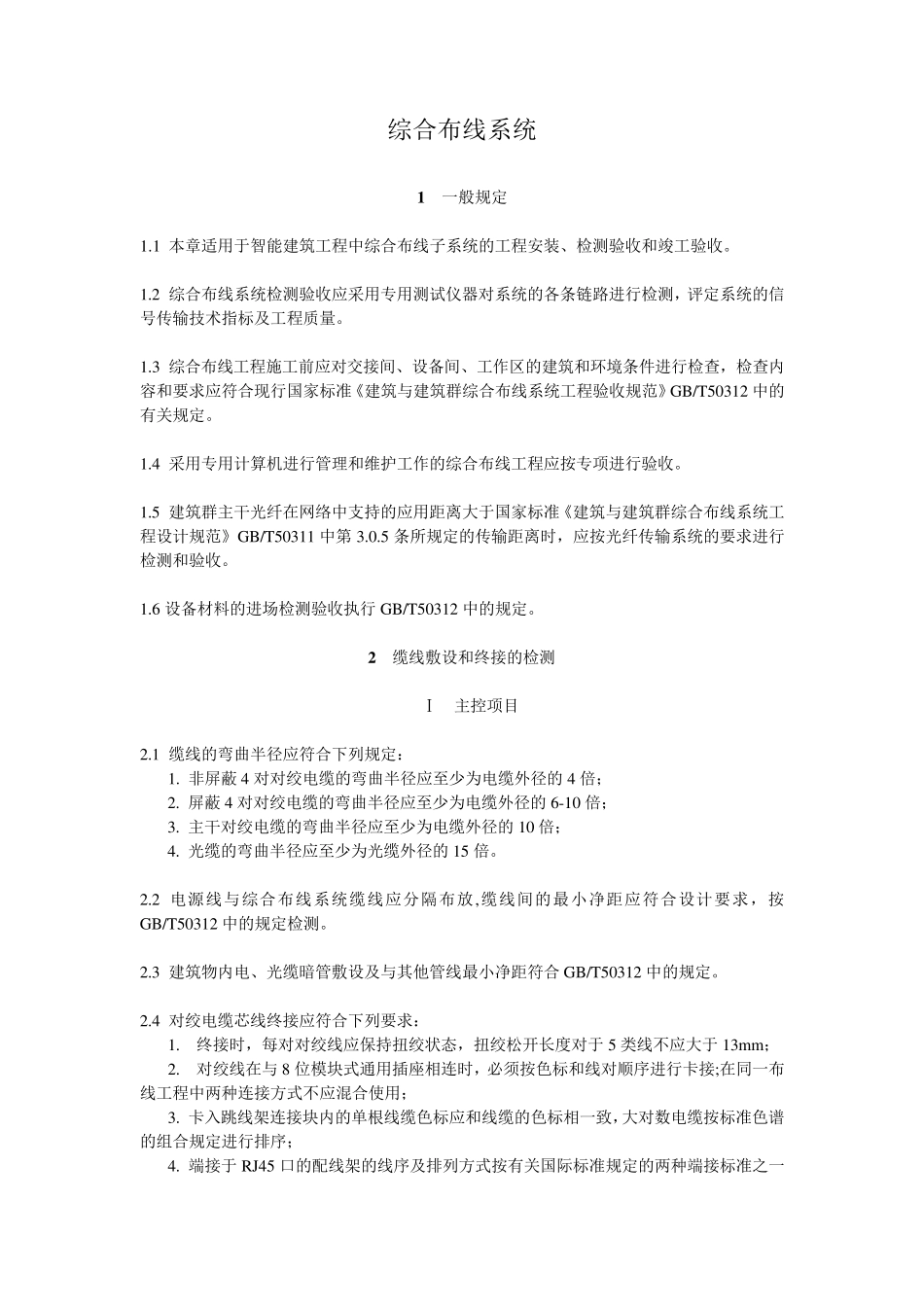

《综合布线系统》质量验收标准_第2页
2/9

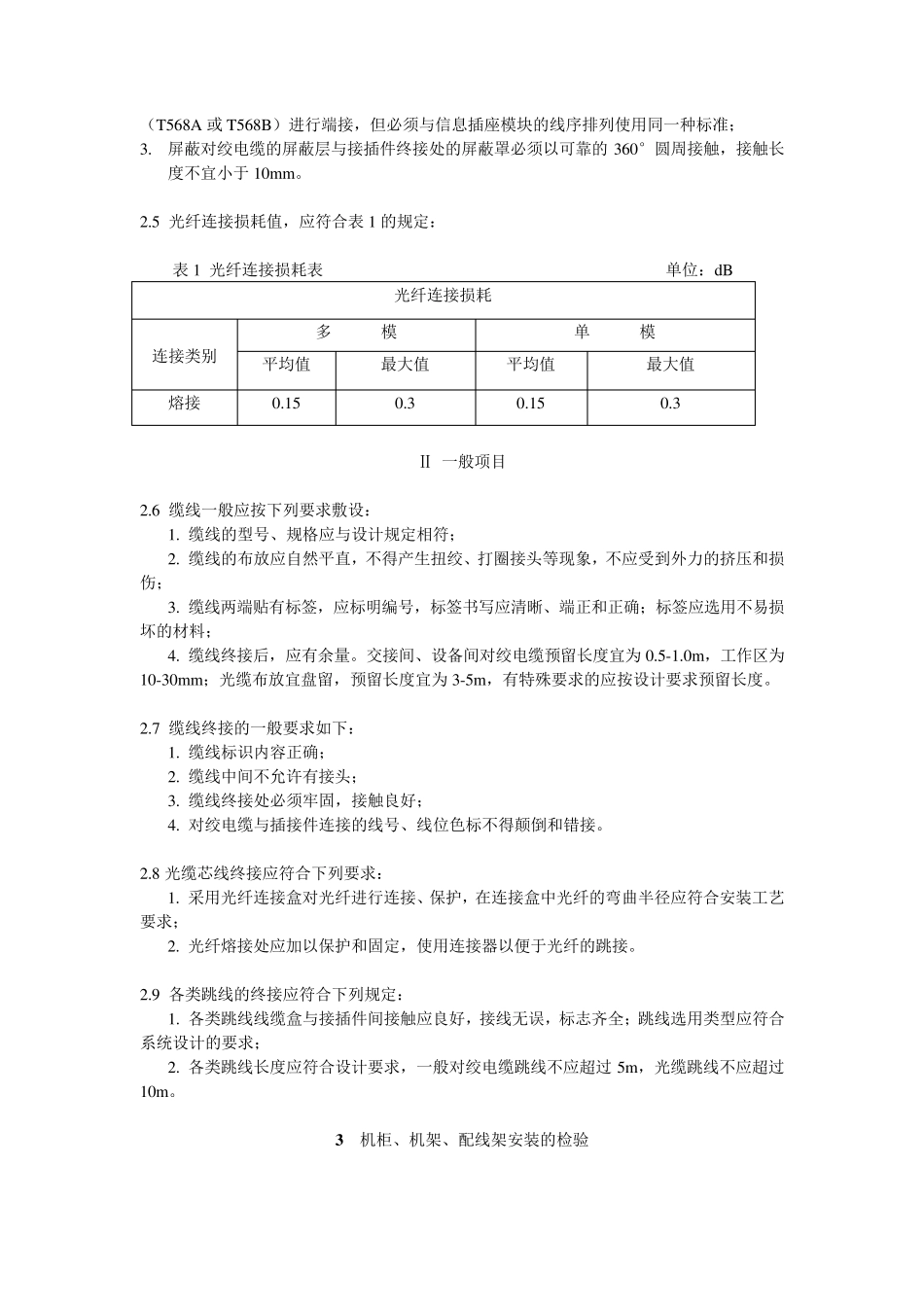

《综合布线系统》质量验收标准_第3页
3/9
UDC 中华人民共和国国家标准 GB P GB 50307-2002 智能建筑工程质量验收规范 Code for Acceptance of Quality of Intelligent Building Systems (征求意见稿) 《综合布线系统》部分 《智能建筑工程质量验收规范》编写组 2002 年 1 月 综合布线系统 1 一般规定 1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。 1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测,评定系统的信号传输技术指标及工程质量。 1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查,检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312 中的有关规定。 1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。 1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311 中第3.0.5 条所规定的传输距离时,应按光纤传输系统的要求进行检测和验收。 1.6 设备材料的进场检测验收执行GB/T50312 中的规定。 2 缆线敷设和终接的检测 Ⅰ 主控项目 2.1 缆线的弯曲半径应符合下列规定: 1. 非屏蔽4 对对绞电缆的弯曲半径应至少为电缆外径的4 倍; 2. 屏蔽4 对对绞电缆的弯曲半径应至少为电缆外径的6-10 倍; 3. 主干对绞电缆的弯曲半径应至少为电缆外径的10 倍; 4. 光缆的弯曲半径应至少为光缆外径的15 倍。 2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求,按 GB/T50312 中的规定检测。 2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312 中的规定。 2.4 对绞电缆芯线终接应符合下列要求: 1. 终接时,每对对绞线应保持扭绞状态,扭绞松开长 度 对于5 类 线不 应大于13m m ; 2. 对绞线在与8 位 模 块 式 通 用插 座 相 连 时,必 须 按色 标和线对顺 序 进行卡 接;在同 一布线工程中两 种 连 接方 式 不 应混 合使 用; 3. 卡 入 跳 线架 连 接块 内的单 根 线缆色 标应和线缆的色 标相 一致 ,大对数 电缆按标准色 谱的组 合规定进行排 序 ; 4. 端 接于RJ45 口 的配 线架 的线序 及排 列方 式 按有关国际 标准规定的两 种 端 接标准之 一(T568A 或T568B)进行端接,但必须与信息插座模块的线序排列使用...
