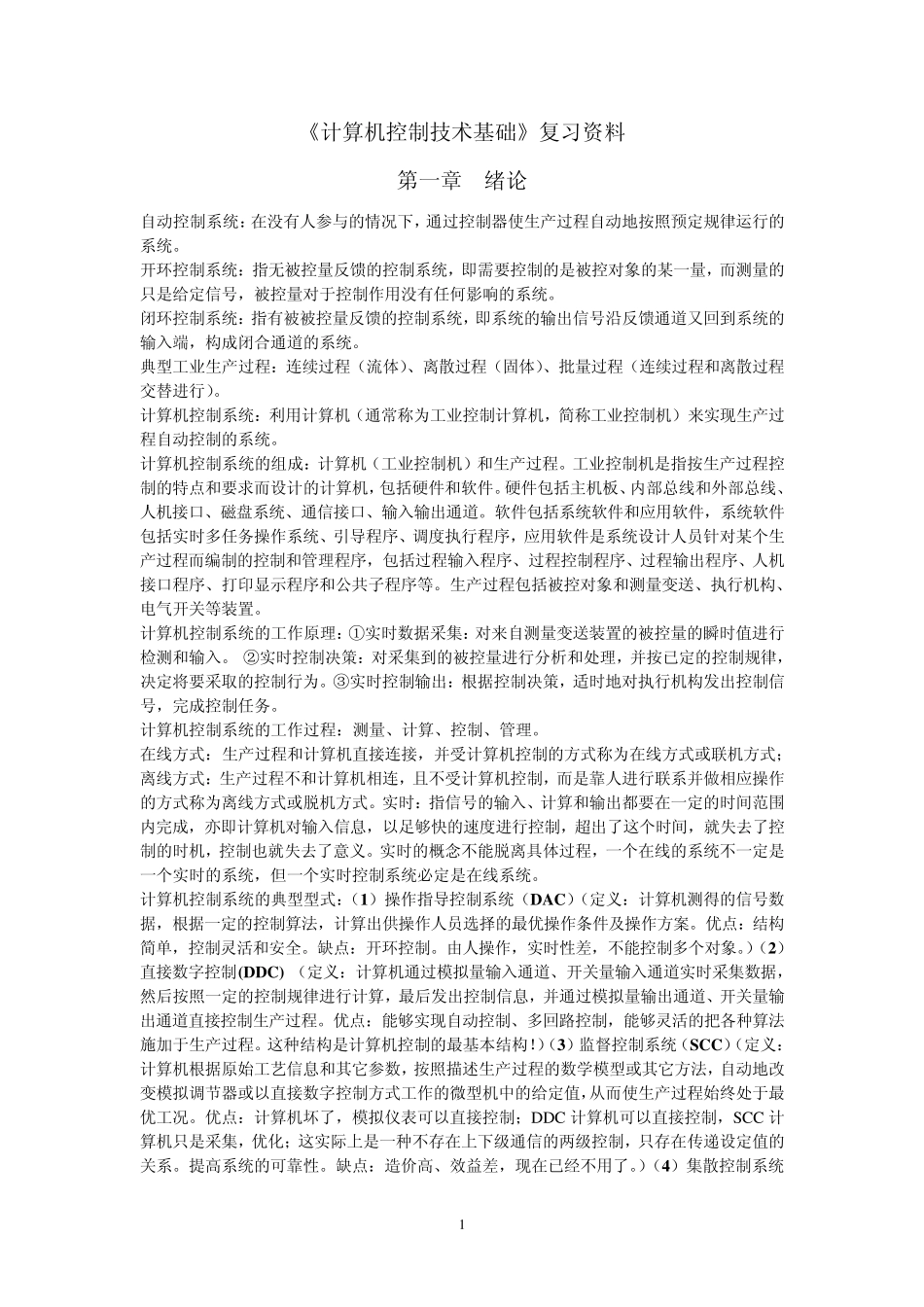

1 《计算机控制技术基础》复习资料 第一章 绪论 自动控制系统：在没有人参与的情况下，通过控制器使生产过程自动地按照预定规律运行的系统。 开环控制系统：指无被控量反馈的控制系统，即需要控制的是被控对象的某一量，而测量的只是给定信号，被控量对于控制作用没有任何影响的系统。 闭环控制系统：指有被被控量反馈的控制系统，即系统的输出信号沿反馈通道又回到系统的输入端，构成闭合通道的系统。 典型工业生产过程：连续过程（流体）、离散过程（固体）、批量过程（连续过程和离散过程交替进行）。 计算机控制系统：利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。 计算机控制系统的组成：计算机（工业控制机）和生产过程。工业控制机是指按生产过程控制的特点和要求而设计的计算机，包括硬件和软件。硬件包括主机板、内部总线和外部总线、人机接口、磁盘系统、通信接口、输入输出通道。软件包括系统软件和应用软件，系统软件包括实时多任务操作系统、引导程序、调度执行程序，应用软件是系统设计人员针对某个生产过程而编制的控制和管理程序，包括过程输入程序、过程控制程序、过程输出程序、人机接口程序、打印显示程序和公共子程序等。生产过程包括被控对象和测量变送、执行机构、电气开关等装置。 计算机控制系统的工作原理：①实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入。 ②实时控制决策：对采集到的被控量进行分析和处理，并按已定的控制规律，决定将要采取的控制行为。③实时控制输出：根据控制决策，适时地对执行机构发出控制信号，完成控制任务。 计算机控制系统的工作过程：测量、计算、控制、管理。 在线方式：生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式； 离线方式：生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。实时：指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。实时的概念不能脱离具体过程，一个在线的系统不一定是一个实时的系统，但一个实时控制系统必定是在线系统。 计算机控制系统的典型型式：（1）操作指导控制系统（DAC）（定义：计算机测得的信号数据，根据一定的控制算法，计算出供操作人员选择的最优操作条件及操作方案。优...
