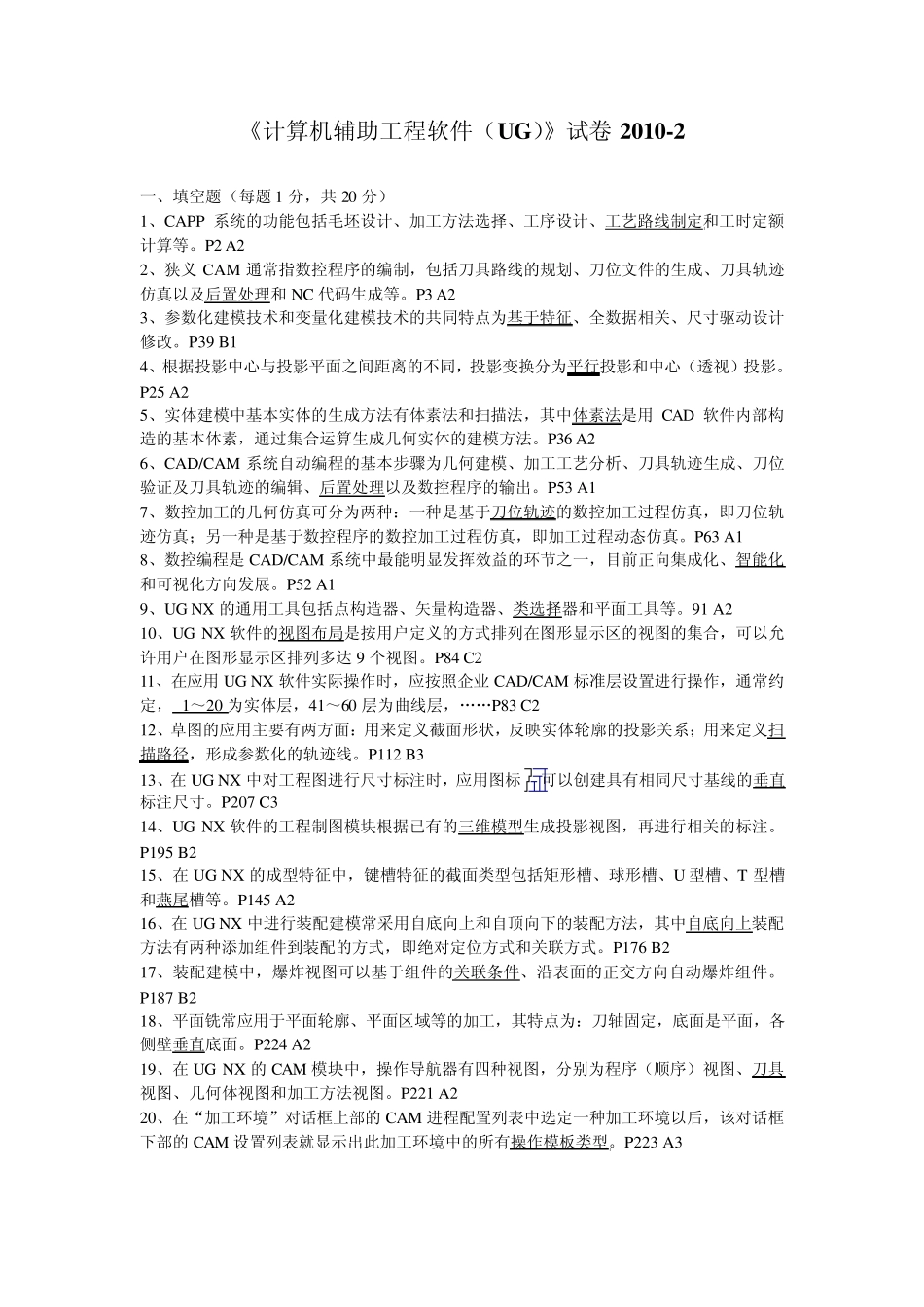

《计算机辅助工程软件（UG）》试卷 2010-2 一、填空题（每题 1 分，共 20 分） 1、CAPP 系统的功能包括毛坯设计、加工方法选择、工序设计、工艺路线制定和工时定额计算等。P2 A2 2、狭义 CAM 通常指数控程序的编制，包括刀具路线的规划、刀位文件的生成、刀具轨迹仿真以及后置处理和 NC 代码生成等。P3 A2 3、参数化建模技术和变量化建模技术的共同特点为基于特征、全数据相关、尺寸驱动设计修改。P39 B1 4、根据投影中心与投影平面之间距离的不同，投影变换分为平行投影和中心（透视）投影。P25 A2 5、实体建模中基本实体的生成方法有体素法和扫描法，其中体素法是用CAD 软件内部构造的基本体素，通过集合运算生成几何实体的建模方法。P36 A2 6、CAD/CAM 系统自动编程的基本步骤为几何建模、加工工艺分析、刀具轨迹生成、刀位验证及刀具轨迹的编辑、后置处理以及数控程序的输出。P53 A1 7、数控加工的几何仿真可分为两种：一种是基于刀位轨迹的数控加工过程仿真，即刀位轨迹仿真；另一种是基于数控程序的数控加工过程仿真，即加工过程动态仿真。P63 A1 8、数控编程是CAD/CAM 系统中最能明显发挥效益的环节之一，目前正向集成化、智能化和可视化方向发展。P52 A1 9、UG NX 的通用工具包括点构造器、矢量构造器、类选择器和平面工具等。91 A2 10、UG NX 软件的视图布局是按用户定义的方式排列在图形显示区的视图的集合，可以允许用户在图形显示区排列多达9 个视图。P84 C2 11、在应用UG NX 软件实际操作时，应按照企业CAD/CAM 标准层设置进行操作，通常约定， 1～20 为实体层，41～60 层为曲线层，„„P83 C2 12、草图的应用主要有两方面：用来定义截面形状，反映实体轮廓的投影关系；用来定义扫描路径，形成参数化的轨迹线。P112 B3 13、在UG NX 中对工程图进行尺寸标注时，应用图标可以创建具有相同尺寸基线的垂直标注尺寸。P207 C3 14、UG NX 软件的工程制图模块根据已有的三维模型生成投影视图，再进行相关的标注。P195 B2 15、在UG NX 的成型特征中，键槽特征的截面类型包括矩形槽、球形槽、U 型槽、T 型槽和燕尾槽等。P145 A2 16、在UG NX 中进行装配建模常采用自底向上和自顶向下的装配方法，其中自底向上装配方法有两种添加组件到装配的方式，即绝对定位方式和关联方式。P176 B2 17、装配建模中，爆炸视图可以基于组件的关联条件、沿表面的正交方向自动爆炸组件。P187...
