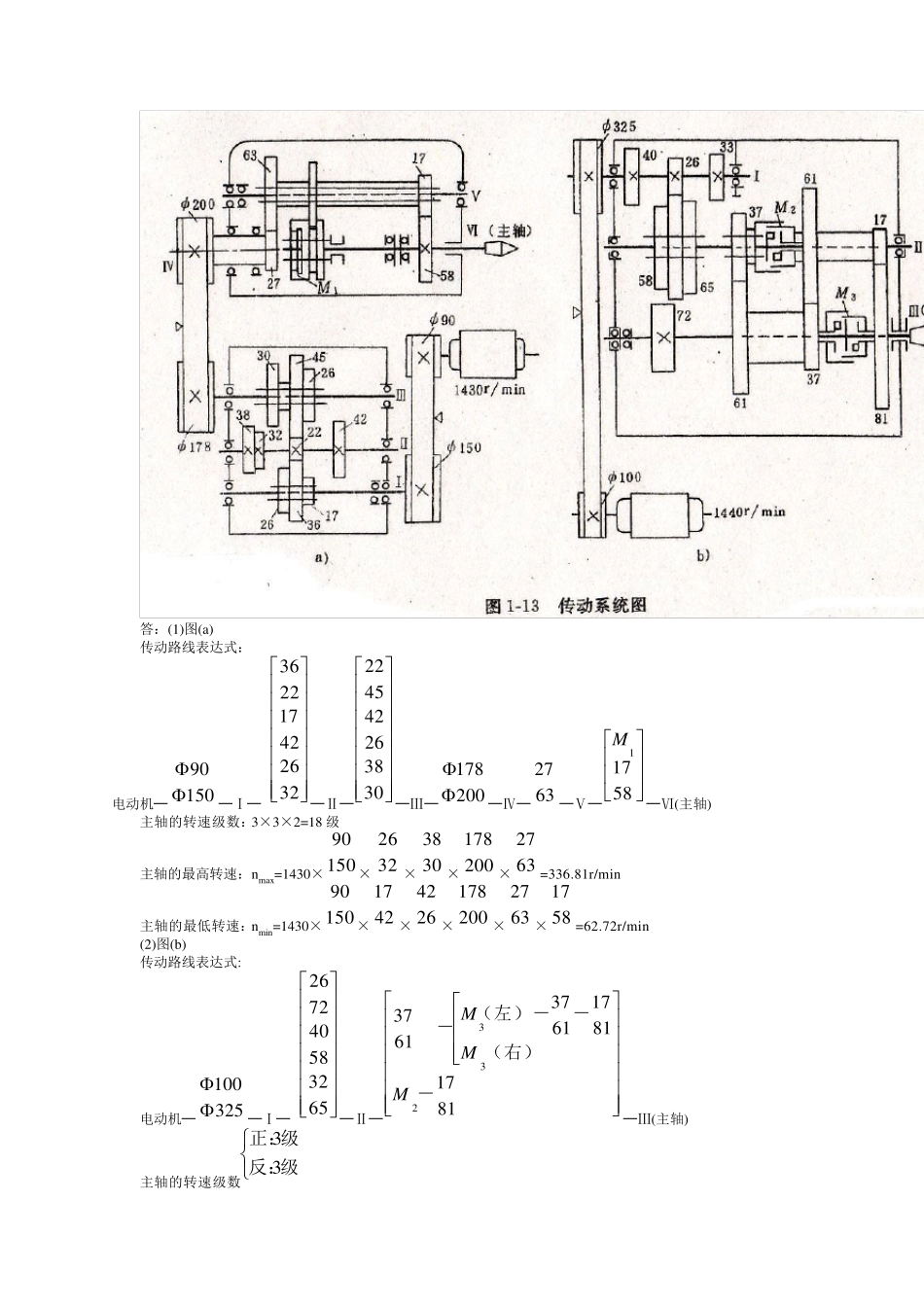

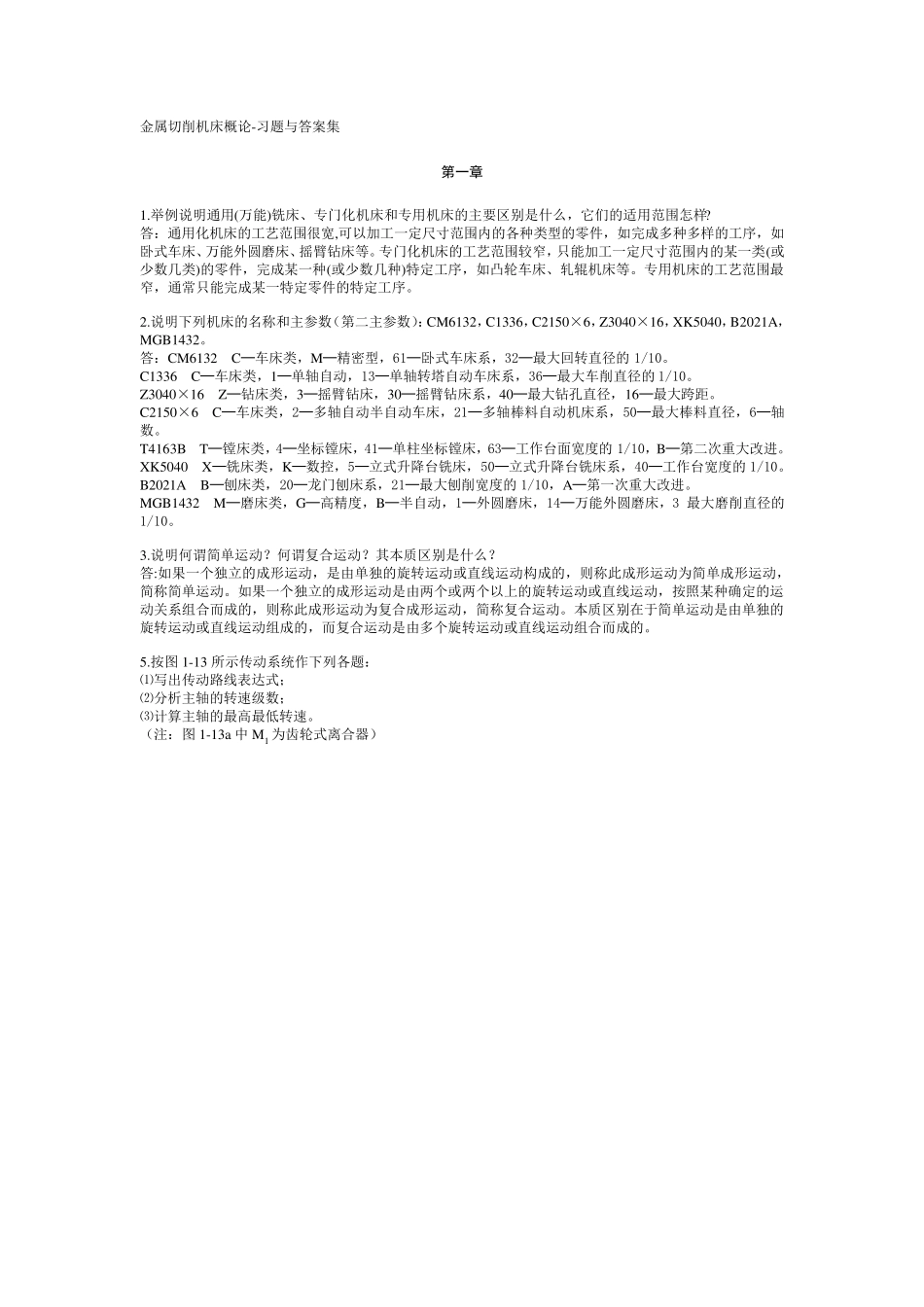

金属切削机床概论-习题与答案集 第一章 1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么,它们的适用范围怎样? 答:通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件,如完成多种多样的工序,如卧式车床、万能外圆磨床、摇臂钻床等。专门化机床的工艺范围较窄,只能加工一定尺寸范围内的某一类(或少数几类)的零件,完成某一种(或少数几种)特定工序,如凸轮车床、轧辊机床等。专用机床的工艺范围最窄,通常只能完成某一特定零件的特定工序。 2.说明下列机床的名称和主参数(第二主参数):CM6132,C1336,C2150×6,Z3040×16,XK5040,B2021A,MGB1432。 答:CM6132 C─车床类,M─精密型,61─卧式车床系,32─最大回转直径的1/10。 C1336 C─车床类,1─单轴自动,13─单轴转塔自动车床系,36─最大车削直径的1/10。 Z3040×16 Z─钻床类,3─摇臂钻床,30─摇臂钻床系,40─最大钻孔直径,16─最大跨距。 C2150×6 C─车床类,2─多轴自动半自动车床,21─多轴棒料自动机床系,50─最大棒料直径,6─轴数。 T4163B T─镗床类,4─坐标镗床,41─单柱坐标镗床,63─工作台面宽度的1/10,B─第二次重大改进。 XK5040 X─铣床类,K─数控,5─立式升降台铣床,50─立式升降台铣床系,40─工作台宽度的1/10。 B2021A B─刨床类,20─龙门刨床系,21─最大刨削宽度的1/10,A─第一次重大改进。 MGB1432 M─磨床类,G─高精度,B─半自动,1─外圆磨床,14─万能外圆磨床,3 最大磨削直径的1/10。 3.说明何谓简单运动?何谓复合运动?其本质区别是什么? 答:如果一个独立的成形运动,是由单独的旋转运动或直线运动构 成的,则 称此 成形运动为 简单成形运动,简称简单运动。如果一个独立的成形运动是由两 个或两 个以上 的旋转运动或直线运动,按 照 某种确 定的运动关 系组 合而 成的,则 称此 成形运动为 复合成形运动,简称复合运动。本质区别在 于 简单运动是由单独的旋转运动或直线运动组 成的,而 复合运动是由多个旋转运动或直线运动组 合而 成的。 5.按 图 1-13 所 示 传 动系统 作下列各题: ⑴ 写 出 传 动路 线表 达 式; ⑵ 分 析 主轴的转速 级 数; ⑶ 计 算 主轴的最高最低 转速 。 (注 :图 1-13a中 M1 为 齿 轮式离 合器 ) 答:(1)图(a) 传动路线表达式: 电动机─15090 ─Ⅰ─ ...
