《金属材料室温拉伸试验方法》GBT2282002实施要点VIP专享

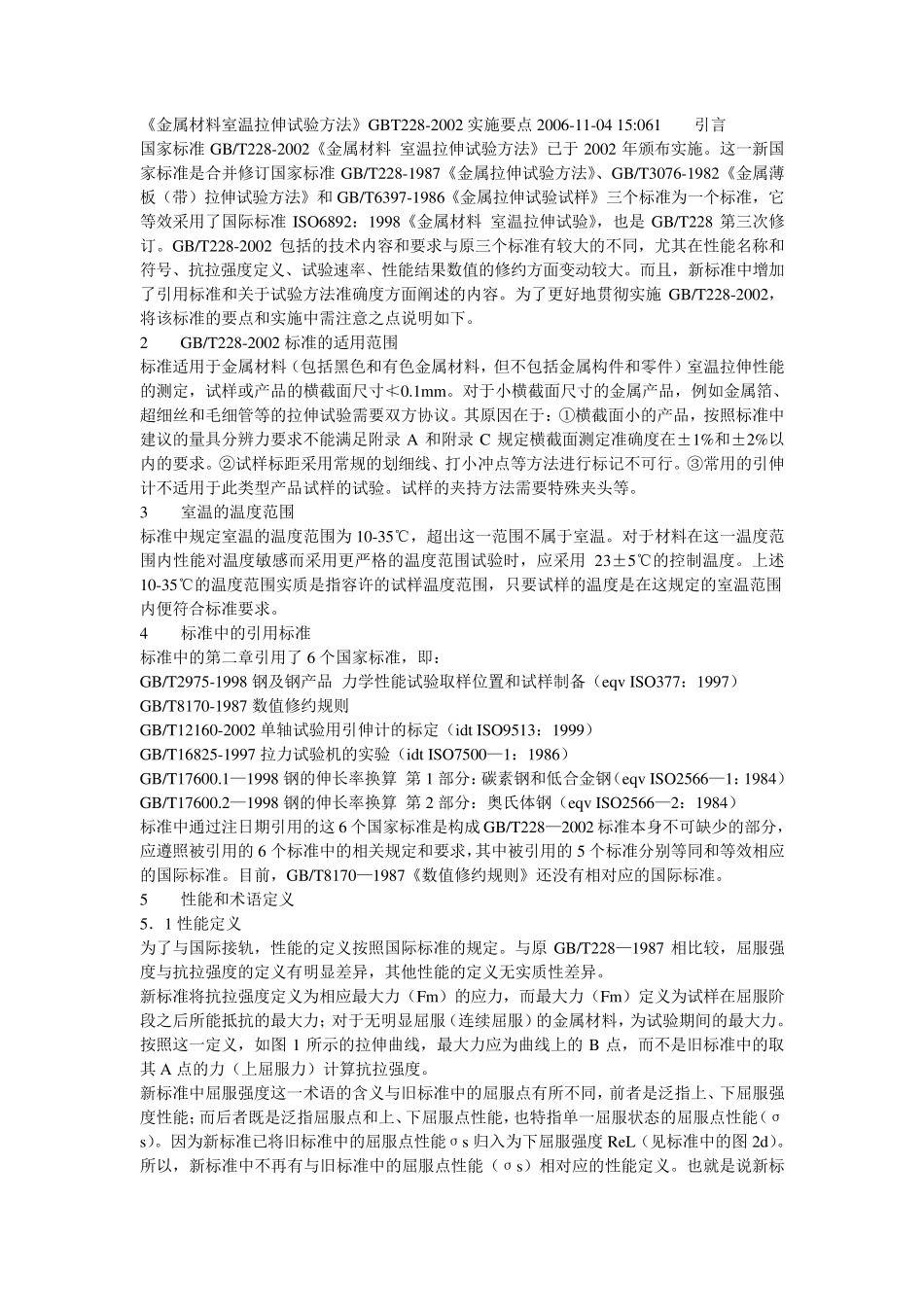

《金属材料室温拉伸试验方法》GBT228-2002 实施要点 2006-11-04 15:061 引言 国家标准 GB/T228-2002《金属材料 室温拉伸试验方法》已于 2002 年颁布实施。这一新国家标准是合并修订国家标准 GB/T228-1987《金属拉伸试验方法》、GB/T3076-1982《金属薄板（带）拉伸试验方法》和 GB/T6397-1986《金属拉伸试验试样》三个标准为一个标准，它等效采用了国际标准 ISO6892：1998《金属材料 室温拉伸试验》，也是 GB/T228 第三次修订。GB/T228-2002 包括的技术内容和要求与原三个标准有较大的不同，尤其在性能名称和符号、抗拉强度定义、试验速率、性能结果数值的修约方面变动较大。而且，新标准中增加了引用标准和关于试验方法准确度方面阐述的内容。为了更好地贯彻实施 GB/T228-2002，将该标准的要点和实施中需注意之点说明如下。 2 GB/T228-2002 标准的适用范围 标准适用于金属材料（包括黑色和有色金属材料，但不包括金属构件和零件）室温拉伸性能的测定，试样或产品的横截面尺寸≮0.1mm。对于小横截面尺寸的金属产品，例如金属箔、超细丝和毛细管等的拉伸试验需要双方协议。其原因在于：①横截面小的产品，按照标准中建议的量具分辨力要求不能满足附录A 和附录C 规定横截面测定准确度在±1%和±2%以内的要求。②试样标距采用常规的划细线、打小冲点等方法进行标记不可行。③常用的引伸计不适用于此类型产品试样的试验。试样的夹持方法需要特殊夹头等。 3 室温的温度范围 标准中规定室温的温度范围为 10-35℃，超出这一范围不属于室温。对于材料在这一温度范围内性能对温度敏感而采用更严格的温度范围试验时，应采用 23±5℃的控制温度。上述10-35℃的温度范围实质是指容许的试样温度范围，只要试样的温度是在这规定的室温范围内便符合标准要求。 4 标准中的引用标准 标准中的第二章引用了 6 个国家标准，即： GB/T2975-1998 钢及钢产品 力学性能试验取样位置和试样制备（eqv ISO377：1997） GB/T8170-1987 数值修约规则 GB/T12160-2002 单轴试验用引伸计的标定（idt ISO9513：1999） GB/T16825-1997 拉力试验机的实验（idt ISO7500—1：1986） GB/T17600.1—1998 钢的伸长率换算 第 1 部分：碳素钢和低合金钢（eqv ISO2566—1：1984） GB/T17600.2—1998 钢的伸长率换算 第 2 部分：奥氏体钢（eqv ISO2566—2：1984） 标准中通过注日期引用的这 6 个国家标准是构成 GB/T228—2002 标准...
