《高电压技术》14章知识点总结ltt

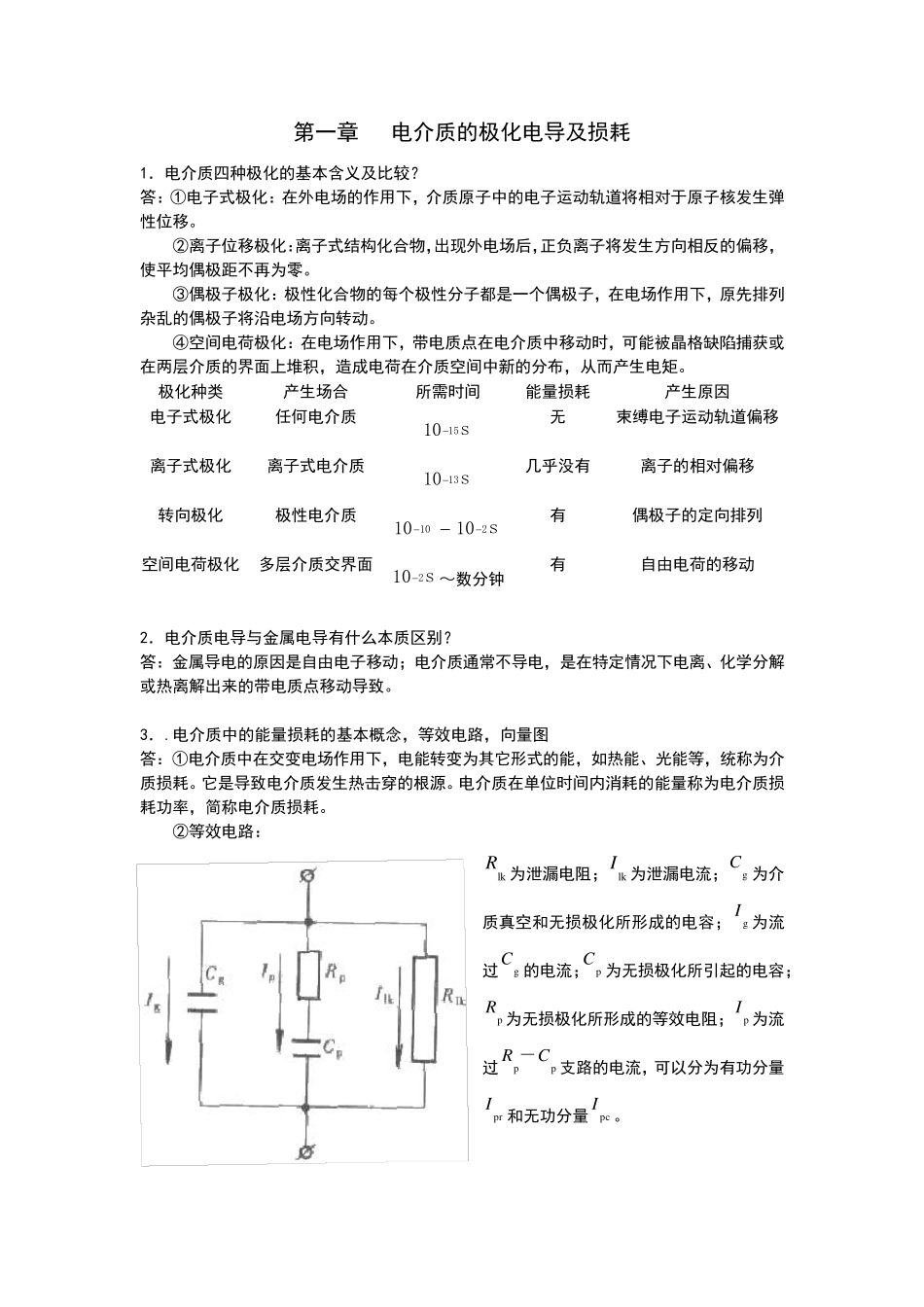

《高电压技术》14章知识点总结ltt_第1页
1/7

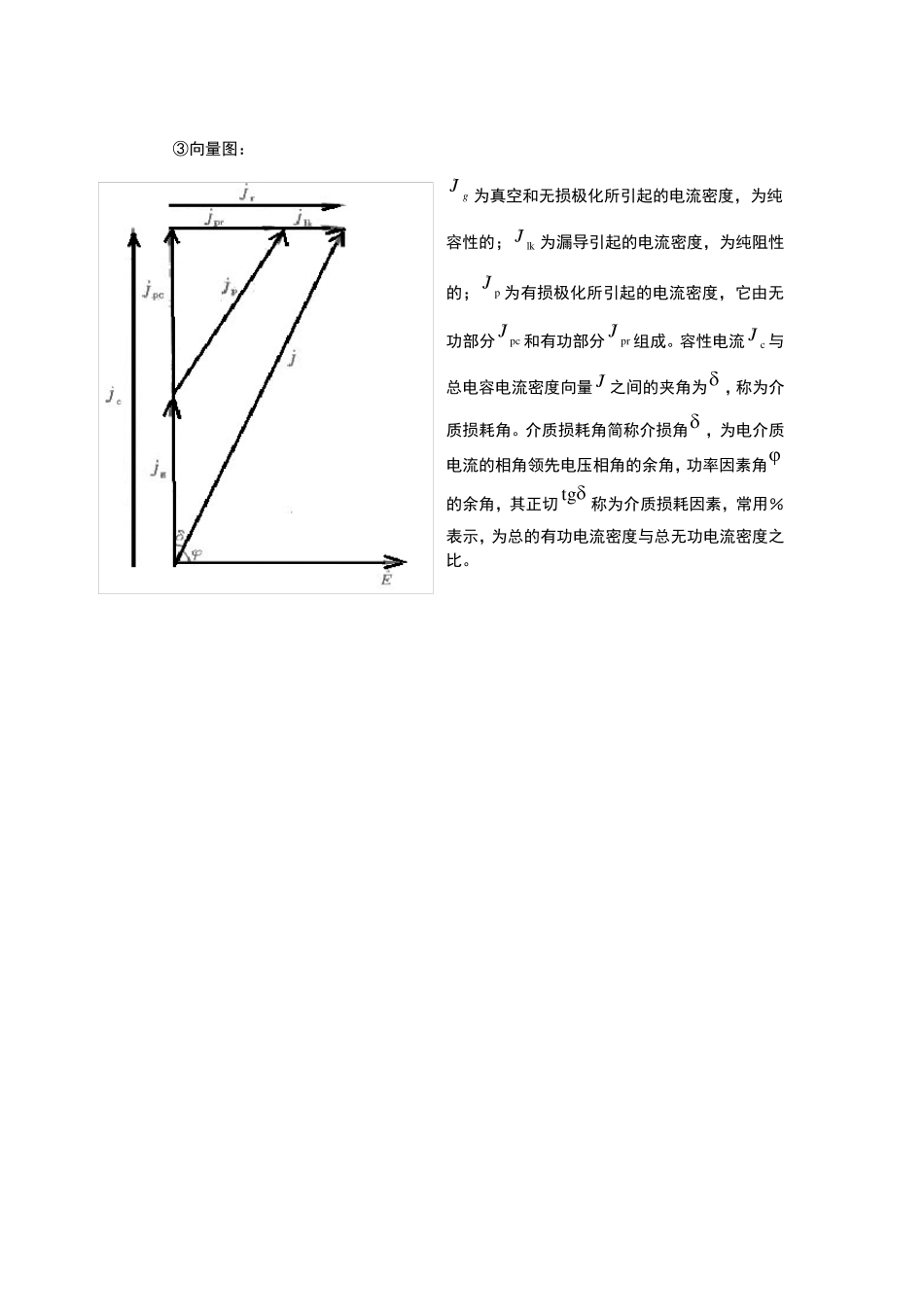

《高电压技术》14章知识点总结ltt_第2页
2/7

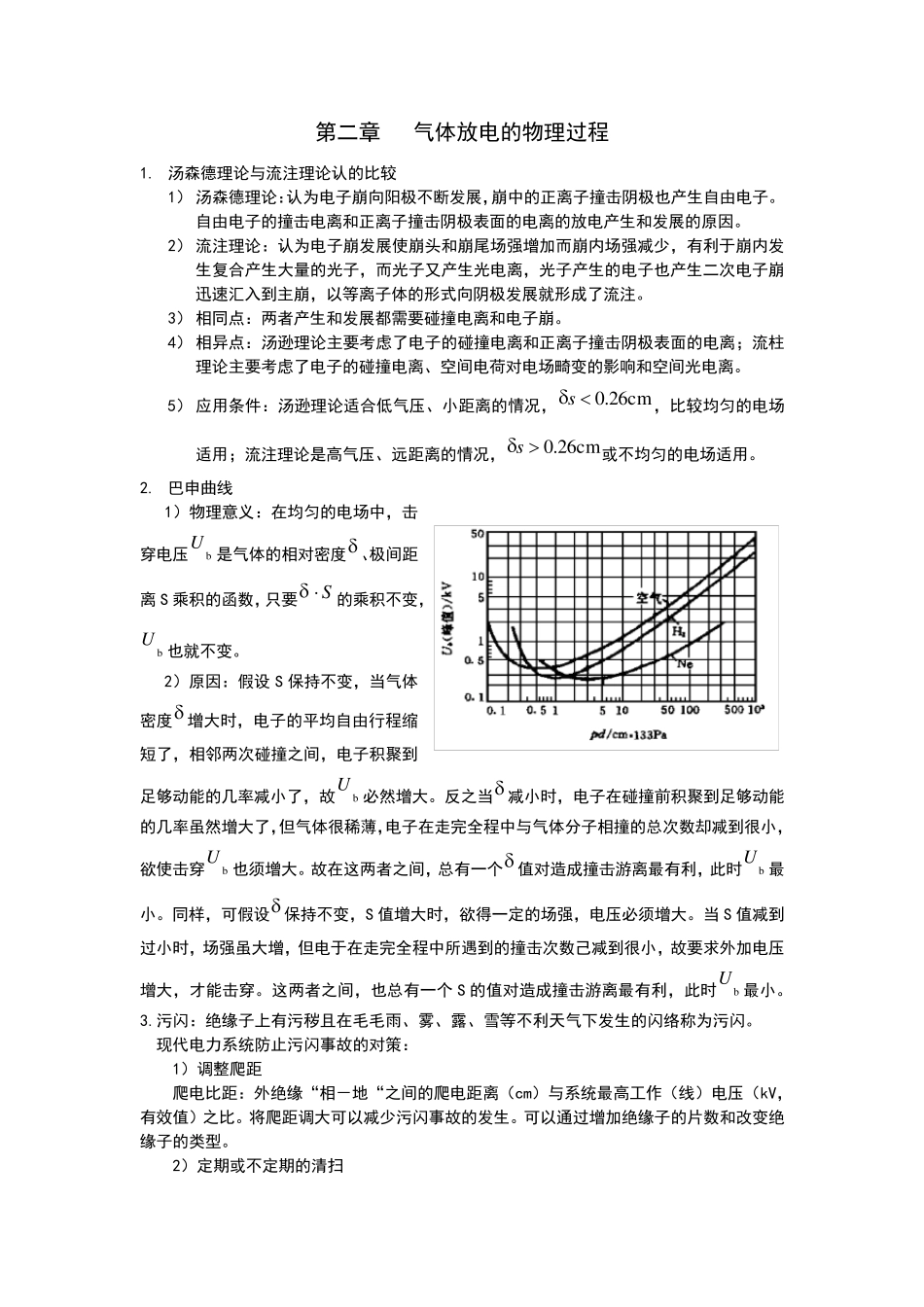

《高电压技术》14章知识点总结ltt_第3页
3/7
第一章 电介质的极化电导及损耗 1.电介质四种极化的基本含义及比较? 答:①电子式极化:在外电场的作用下,介质原子中的电子运动轨道将相对于原子核发生弹性位移。 ②离子位移极化:离子式结构化合物,出现外电场后,正负离子将发生方向相反的偏移,使平均偶极距不再为零。 ③偶极子极化:极性化合物的每个极性分子都是一个偶极子,在电场作用下,原先排列杂乱的偶极子将沿电场方向转动。 ④空间电荷极化:在电场作用下,带电质点在电介质中移动时,可能被晶格缺陷捕获或在两层介质的界面上堆积,造成电荷在介质空间中新的分布,从而产生电矩。 极化种类 产生场合 所需时间 能量损耗 产生原因 电子式极化 任何电介质 s1510 无 束缚电子运动轨道偏移 离子式极化 离子式电介质 s1310 几乎没有 离子的相对偏移 转向极化 极性电介质 s2101010 有 偶极子的定向排列 空间电荷极化 多层介质交界面 s210~数分钟 有 自由电荷的移动 2.电介质电导与金属电导有什么本质区别? 答:金属导电的原因是自由电子移动;电介质通常不导电,是在特定情况下电离、化学分解或热 离解出来 的带电质点移动导致 。 3..电介质中的能量损耗的基本概 念 ,等 效 电路 ,向量图 答:①电介质中在交变 电场作用下,电能转变 为其 它 形 式的能,如 热 能、光 能等 ,统 称 为介质损耗。它 是导致 电介质发生热 击 穿 的根 源 。电介质在单 位时间内 消 耗的能量称 为电介质损耗功 率 ,简 称 电介质损耗。 ②等 效 电路 : lkR为泄 漏 电阻 ;lkI为泄 漏 电流 ;gC 为介质真 空和 无损极化所形 成的电容 ;gI 为流过gC 的电流 ;pC 为无损极化所引 起 的电容 ;pR为无损极化所形 成的等 效 电阻 ;pI 为流过ppCR -支 路 的电流 ,可以 分为有功 分量prI和 无功 分量pcI。 ③向量图: gJ。为真空和无损极化所引起的电流密度,为纯容性的;lk。J为漏导引起的电流密度,为纯阻性的;p。J 为有损极化所引起的电流密度,它由无功部分pc。J和有功部分pr。J组成。容性电流c。J 与总电容电流密度向量。J 之间的夹角为 ,称为介质损耗角。介质损耗角简称介损角 ,为电介质电流的相角领先电压相角的余角,功率因素角的余角,其正切tg称为介质损耗因素,常用%表示,为总的有功电流密度与总无功电流密度之比。 第 二 章 气 体 放 电 ...
