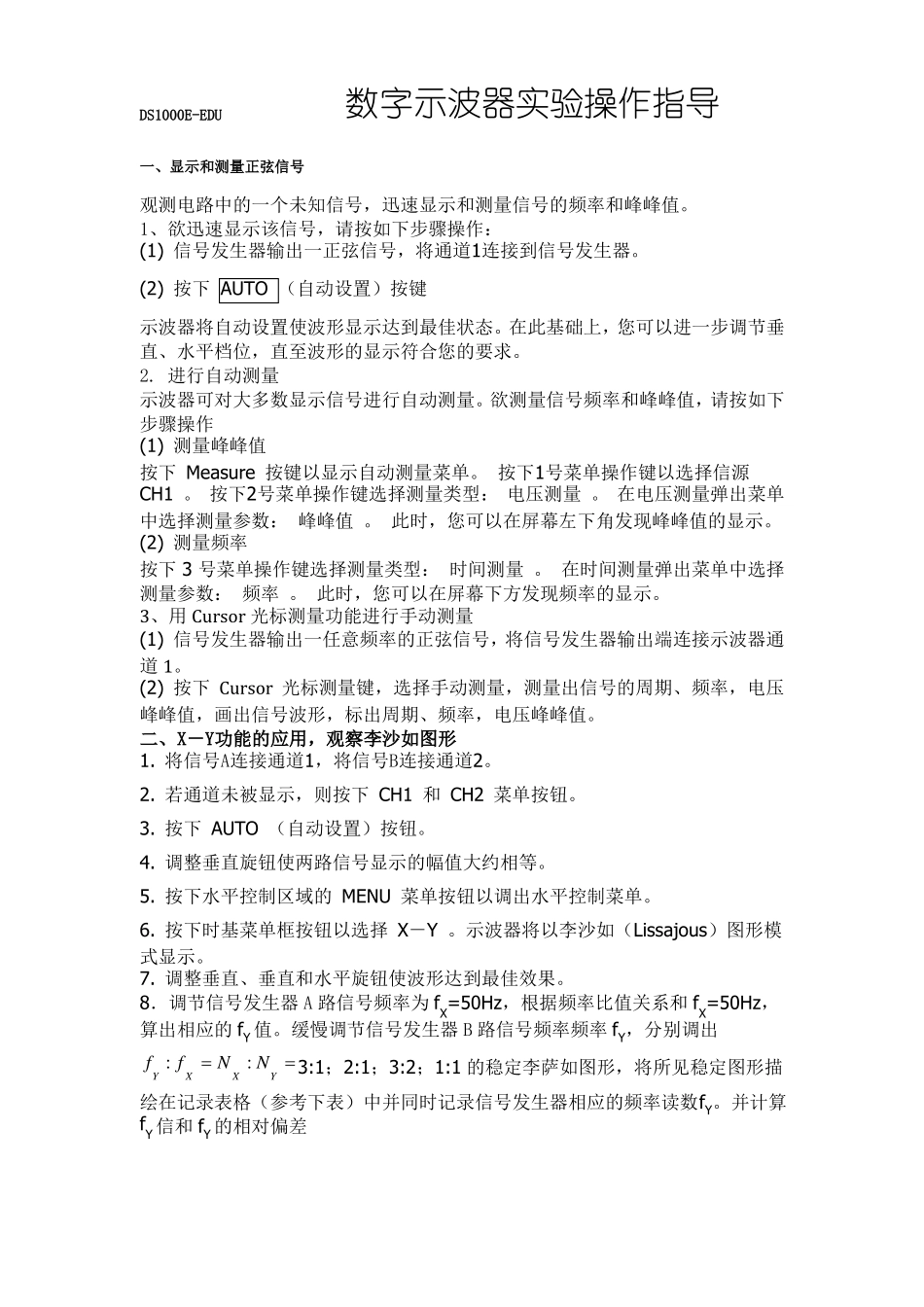

DS1000E-EDU数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。1、欲迅速显示该信号，请按如下步骤操作：(1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。(2) 按下 AUTO （自动设置）按键示波器将自动设置使波形显示达到最佳状态。在此基础上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。2. 进行自动测量示波器可对大多数显示信号进行自动测量。欲测量信号频率和峰峰值，请按如下步骤操作(1) 测量峰峰值按下 Measure 按键以显示自动测量菜单。 按下1号菜单操作键以选择信源CH1 。 按下2号菜单操作键选择测量类型： 电压测量 。 在电压测量弹出菜单中选择测量参数： 峰峰值 。 此时，您可以在屏幕左下角发现峰峰值的显示。(2) 测量频率按下 3 号菜单操作键选择测量类型： 时间测量 。 在时间测量弹出菜单中选择测量参数： 频率 。 此时，您可以在屏幕下方发现频率的显示。3、用 Cursor 光标测量功能进行手动测量(1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道 1。(2) 按下 Cursor 光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。二、X－Y功能的应用，观察李沙如图形1. 将信号A连接通道1，将信号B连接通道2。2. 若通道未被显示，则按下 CH1 和 CH2 菜单按钮。3. 按下 AUTO （自动设置）按钮。4. 调整垂直旋钮使两路信号显示的幅值大约相等。5. 按下水平控制区域的 MENU 菜单按钮以调出水平控制菜单。6. 按下时基菜单框按钮以选择 X－Y 。示波器将以李沙如（Lissajous）图形模式显示。7. 调整垂直、垂直和水平旋钮使波形达到最佳效果。8．调节信号发生器 A 路信号频率为 fX=50Hz，根据频率比值关系和 fX=50Hz，算出相应的 fY 值。缓慢调节信号发生器 B 路信号频率频率 fY，分别调出fY : fX  NX : NY 3:1；2:1；3:2；1:1 的稳定李萨如图形，将所见稳定图形描绘在记录表格（参考下表）中并同时记录信号发生器相应的频率读数fY。并计算fY 信和 fY 的相对偏差fY:f X= NX :NY图形3:12:13:21:1fY 信fY= NXf X/NY∣1－fY/ f y 信∣×100%DS1000E-EDU数字示波器使用说明一、垂直系统1、设置垂直系统按 CH1 或 CH2 功能键，系统将显示 CH1 或 CH2 通道的操作菜单，说明见下表（以...
