整理风管共板法兰连接施工工艺

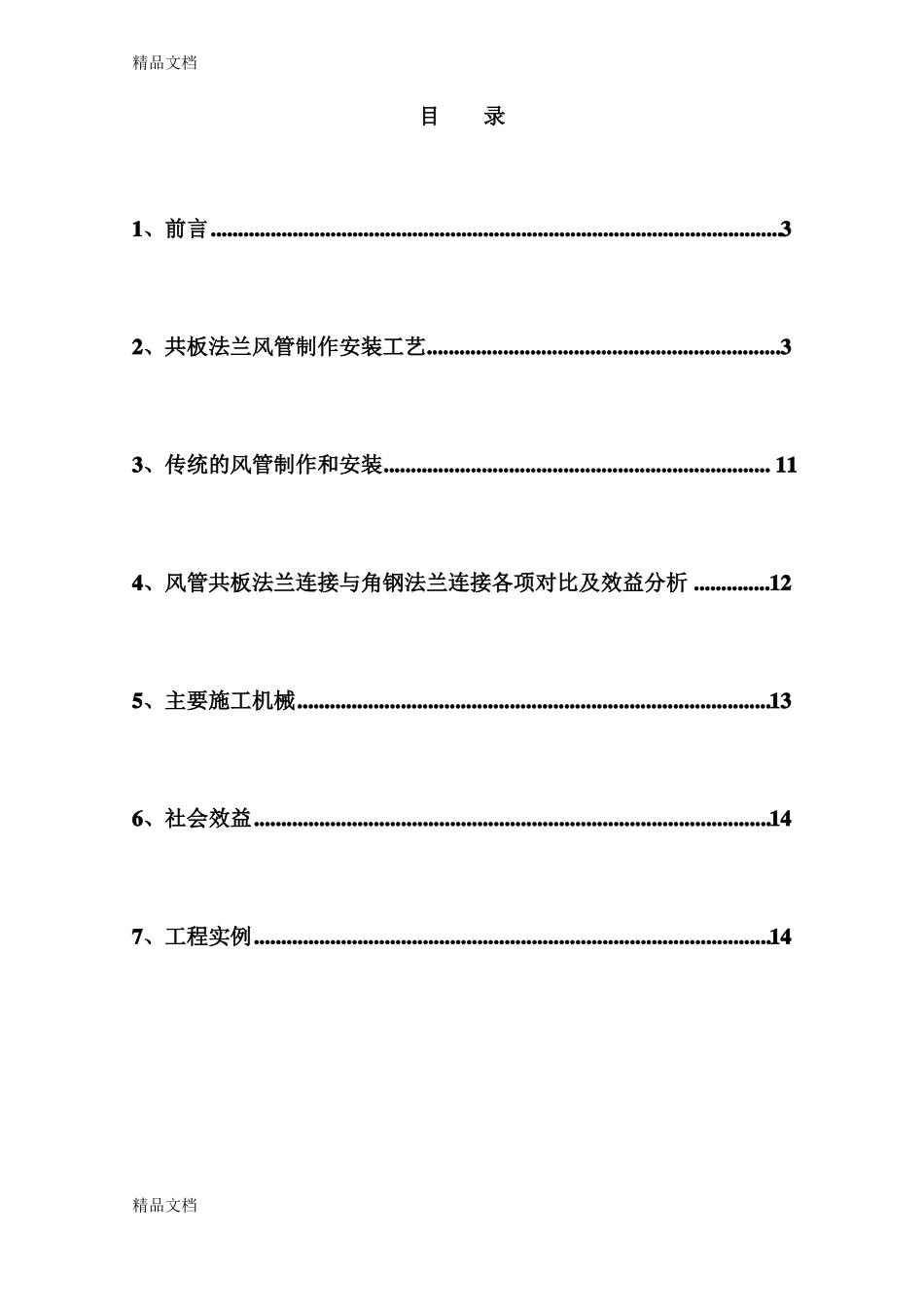

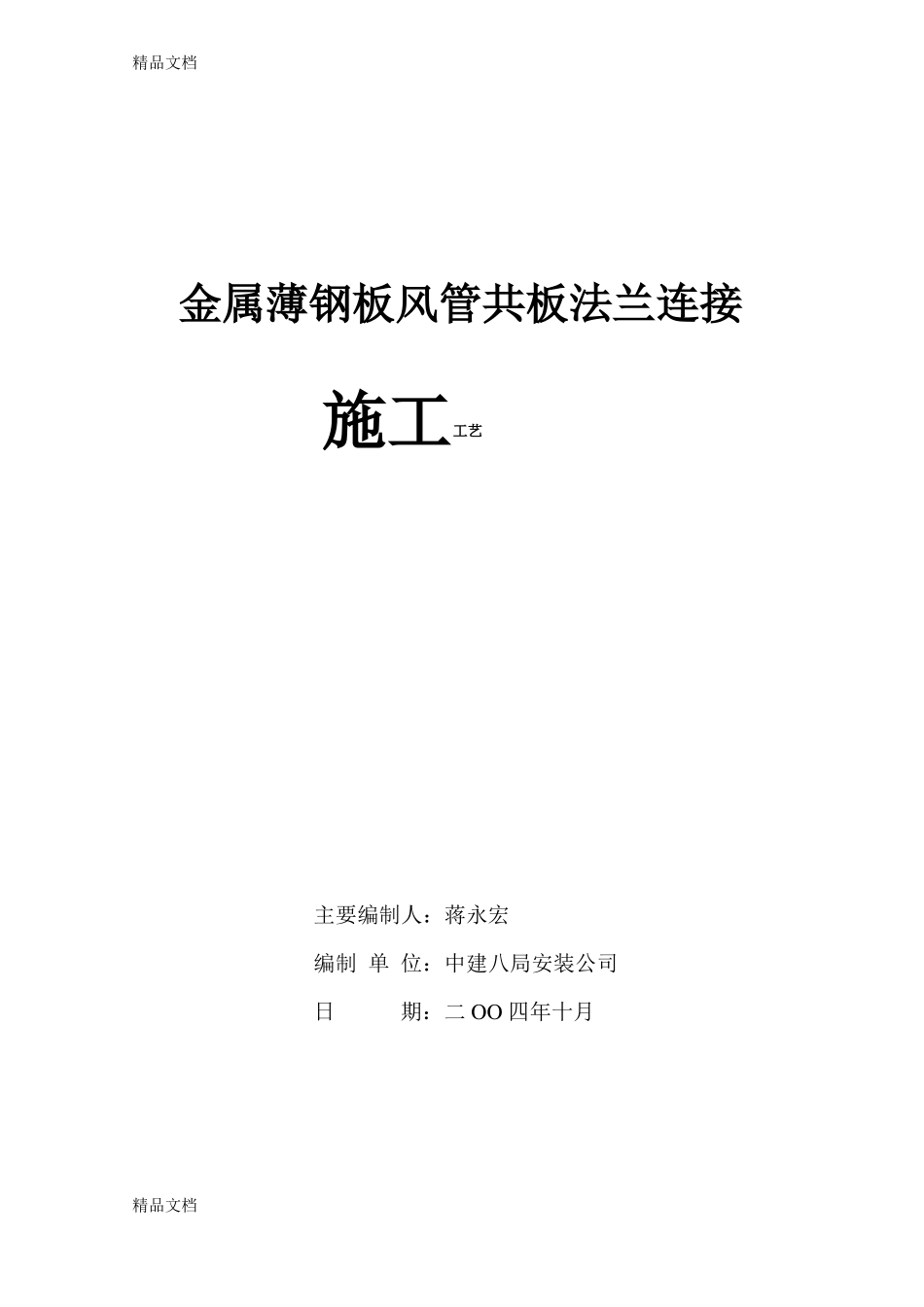

精品文档金属薄钢板风管共板法兰连接施工工艺主要编制人：蒋永宏编制 单 位：中建八局安装公司日期：二 OO 四年十月精品文档精品文档目录1、前言.........................................................................................................32、共板法兰风管制作安装工艺.................................................................33、传统的风管制作和安装....................................................................... 114、风管共板法兰连接与角钢法兰连接各项对比及效益分析 ..............125、主要施工机械.......................................................................................136、社会效益...............................................................................................147、工程实例...............................................................................................14精品文档精品文档1、前言通风空调工程施工中，金属薄钢板风管制作安装占有很大的工程量，传统的风管连接方法是法兰连接，即用角钢制作法兰，通过角钢法兰将风管连接在一起，需要大量的角钢，人工、机械、辅助材料消耗很大。共板法兰连接不需要角钢，只需要将制作风管的边角余料制作成卡具，便可将风管连接，风管密封性能更好。节省了角钢，节约了人工及机械，节约成本，可取得良好的经济效益。该工艺在无锡市网球中心安装工程中得以实施，取得了良好的经济效益。2、共板法兰风管制作安装工艺2.1 共板法兰风管制作安装程序材料验收2.2 材料验收风管制作材料主要是各种规格的薄钢板。材料需有合格的质量证明书，且验收合格方可使用。验收内容包括钢板的厚度及材质等。2.3 镀锌钢板下料针对风管规格和钢板的尺寸正确下料，下料原则是尽量减少材料的损耗，节约原材料。原材料上划线后用剪板机或剪刀切割，不可用精品文档钢板下料钢板折方或卷圆竖向缝铆接风管连接卡具制作风管吊装精品文档气割等方法。2.4 钢板折方或卷园原材料正确下料后按照图纸要求的规格将钢板折方或卷园，折方在折方机上进行，卷园在卷板机上进行。施工时注意折方和卷园的角度要正确。2.5 竖向缝铆接风管折方或卷园后用拉铆枪将竖向缝铆接，铆钉距离一般为30mm。铆接要牢固，保证严密性。2.6 风管连接口制作在风管纵向缝铆接合格后进行接口制作，风管连接口的制作质量是保证接口严密的前...
