旋转门的安装步骤

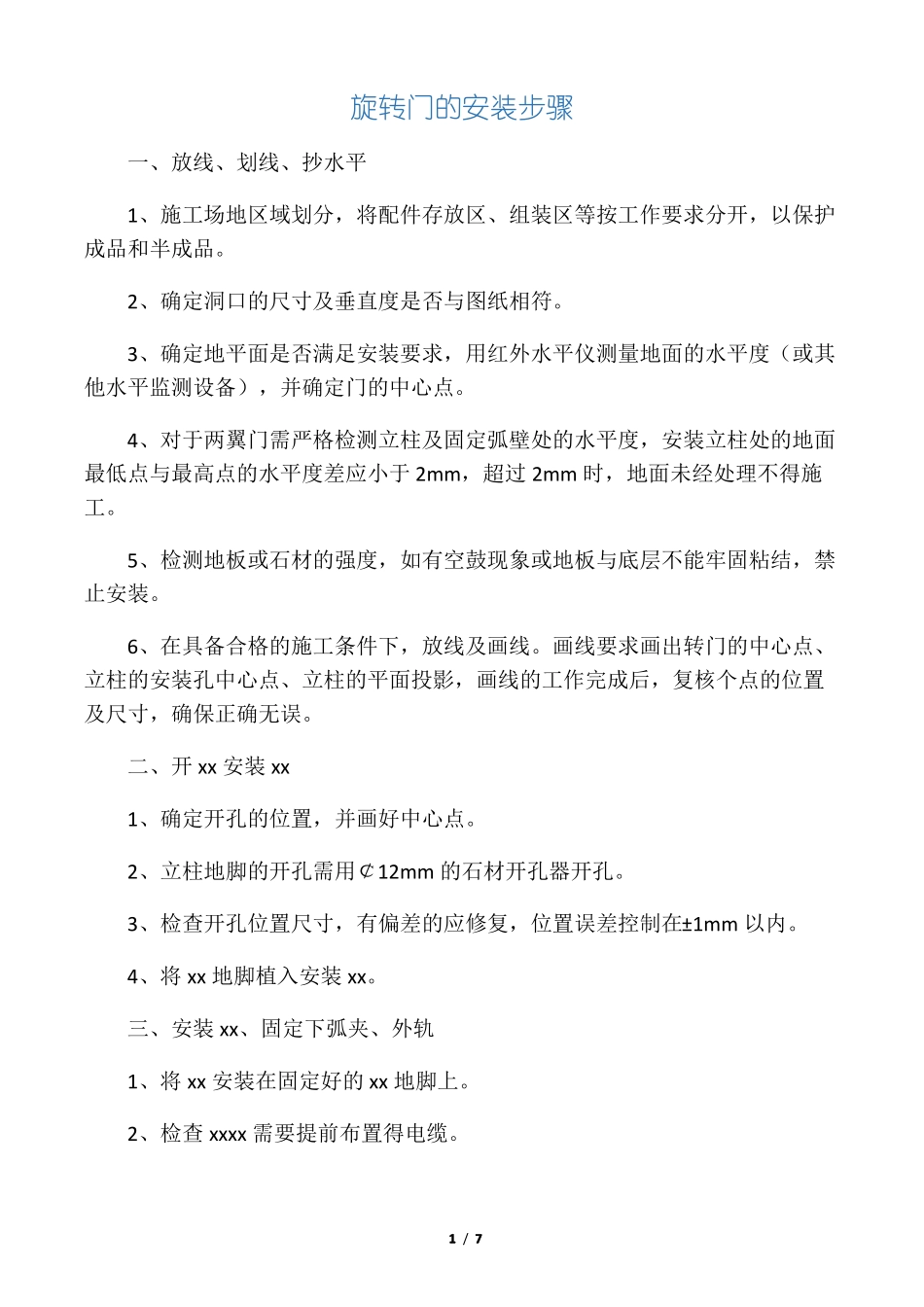

旋转门的安装步骤_第1页
1/7

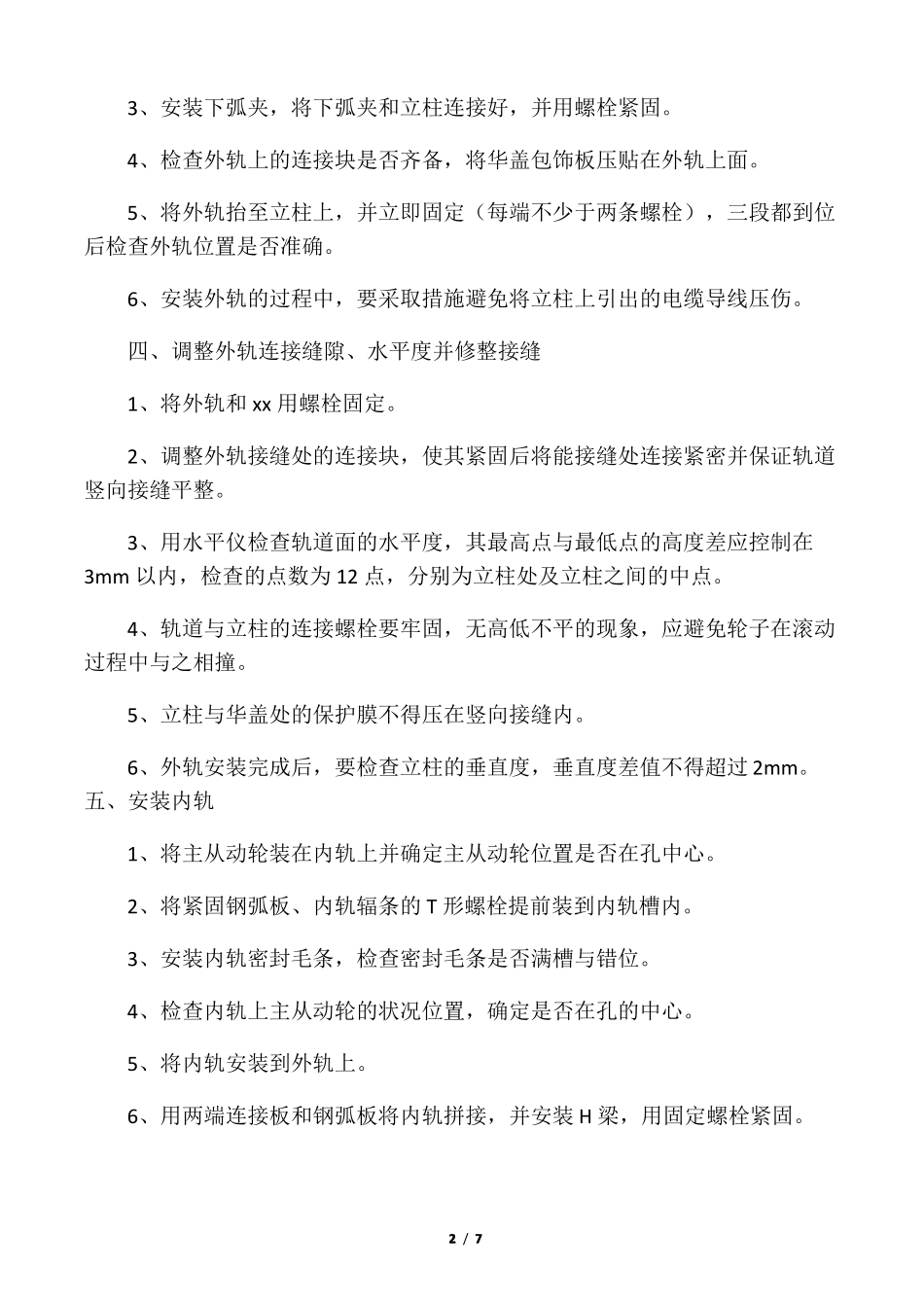

旋转门的安装步骤_第2页
2/7

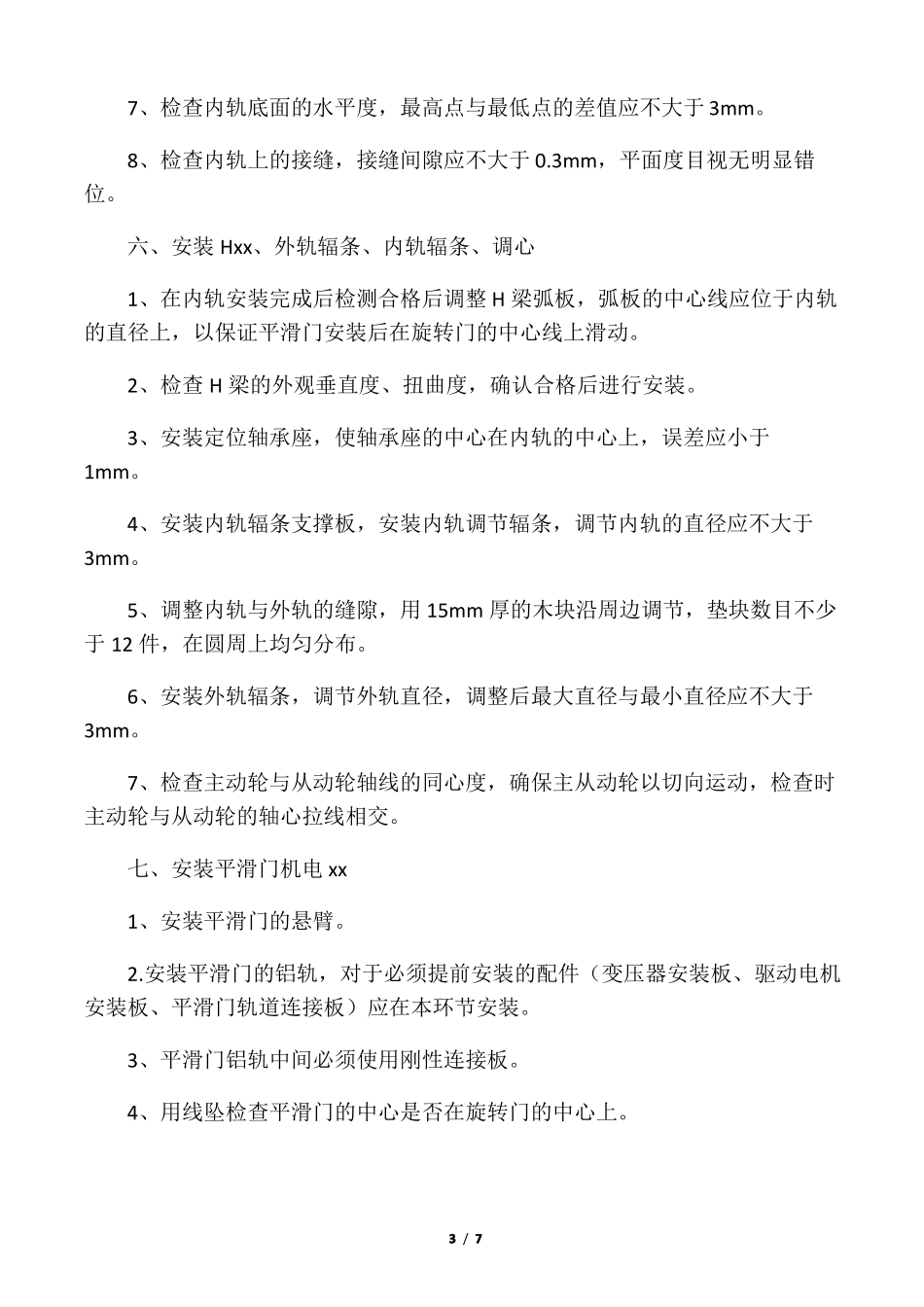

旋转门的安装步骤_第3页
3/7
旋转门的安装步骤一、放线、划线、抄水平1、施工场地区域划分,将配件存放区、组装区等按工作要求分开,以保护成品和半成品。2、确定洞口的尺寸及垂直度是否与图纸相符。3、确定地平面是否满足安装要求,用红外水平仪测量地面的水平度(或其他水平监测设备),并确定门的中心点。4、对于两翼门需严格检测立柱及固定弧壁处的水平度,安装立柱处的地面最低点与最高点的水平度差应小于 2mm,超过 2mm 时,地面未经处理不得施工。5、检测地板或石材的强度,如有空鼓现象或地板与底层不能牢固粘结,禁止安装。6、在具备合格的施工条件下,放线及画线。画线要求画出转门的中心点、立柱的安装孔中心点、立柱的平面投影,画线的工作完成后,复核个点的位置及尺寸,确保正确无误。二、开 xx 安装 xx1、确定开孔的位置,并画好中心点。2、立柱地脚的开孔需用¢12mm 的石材开孔器开孔。3、检查开孔位置尺寸,有偏差的应修复,位置误差控制在±1mm 以内。4、将 xx 地脚植入安装 xx。三、安装 xx、固定下弧夹、外轨1、将 xx 安装在固定好的 xx 地脚上。2、检查 xxxx 需要提前布置得电缆。1 / 73、安装下弧夹,将下弧夹和立柱连接好,并用螺栓紧固。4、检查外轨上的连接块是否齐备,将华盖包饰板压贴在外轨上面。5、将外轨抬至立柱上,并立即固定(每端不少于两条螺栓),三段都到位后检查外轨位置是否准确。6、安装外轨的过程中,要采取措施避免将立柱上引出的电缆导线压伤。四、调整外轨连接缝隙、水平度并修整接缝1、将外轨和 xx 用螺栓固定。2、调整外轨接缝处的连接块,使其紧固后将能接缝处连接紧密并保证轨道竖向接缝平整。3、用水平仪检查轨道面的水平度,其最高点与最低点的高度差应控制在3mm 以内,检查的点数为 12 点,分别为立柱处及立柱之间的中点。4、轨道与立柱的连接螺栓要牢固,无高低不平的现象,应避免轮子在滚动过程中与之相撞。5、立柱与华盖处的保护膜不得压在竖向接缝内。6、外轨安装完成后,要检查立柱的垂直度,垂直度差值不得超过 2mm。五、安装内轨1、将主从动轮装在内轨上并确定主从动轮位置是否在孔中心。2、将紧固钢弧板、内轨辐条的 T 形螺栓提前装到内轨槽内。3、安装内轨密封毛条,检查密封毛条是否满槽与错位。4、检查内轨上主从动轮的状况位置,确定是否在孔的中心。5、将内轨安装到外轨上。6、用两端连接板和钢弧板将内轨拼接,并安装 H 梁,用固定螺栓紧固。2 / 77、检查内轨底面的水平度...
