无极绳绞车司机教案

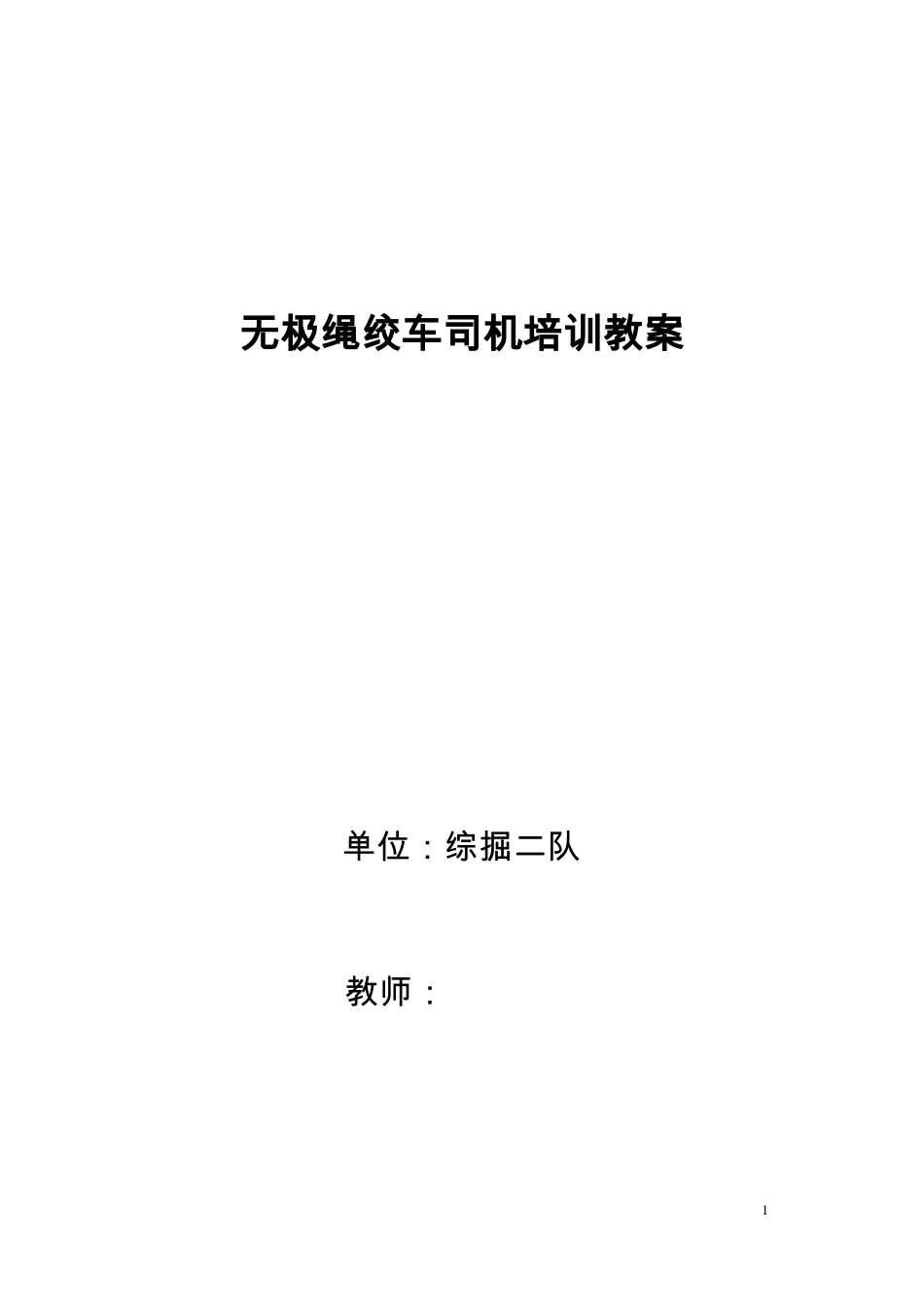

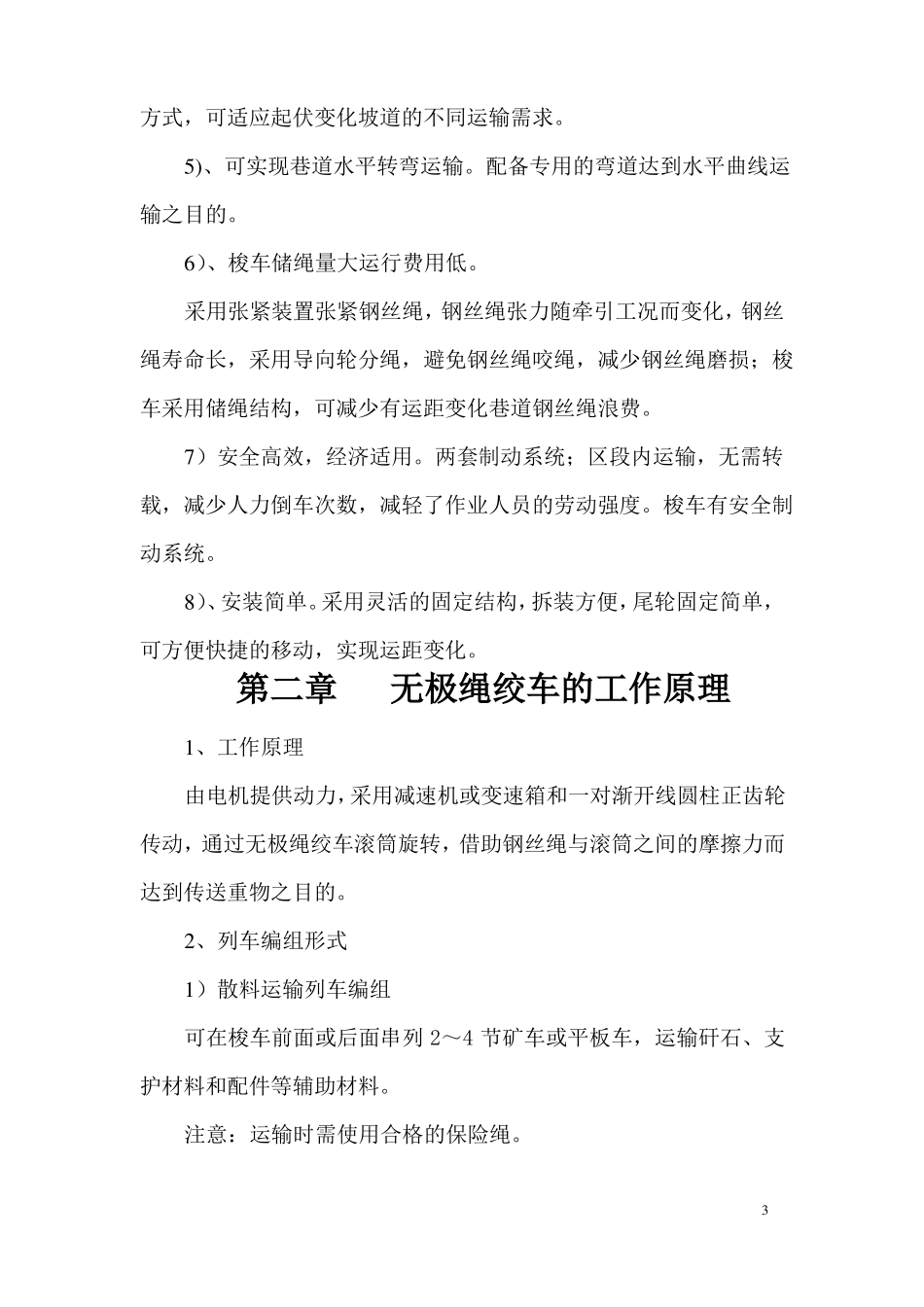

单位：综掘二队教师：无极绳绞车司机培训教案12012 年 2 月第一章 SQ-80 型无极绳绞车用途及使用特点1、用途：无极绳绞车是煤矿和金属矿山井下巷道以钢丝绳牵引的普通轨道运输设备。适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上下山和集中轨道巷材料、设备等系统行使路线内的不经转载的直达运输。是代替传统小绞车接力、对拉运输方式，实现重轻型液压整体支架和矿井各种设备运输的一种比较理想的设备。2、特点：1）、操作简单，可靠性高。采用机械传动方式，结构紧凑，操作方便，大大提高了工人的可操作性和设备的可靠性。2）、适应性强，用途广。无极绳绞车即可使用在顺槽，又可应用在采区上下山，还可布置在集中轨道巷，又能为掘进后配套服务。3）、系统布置灵活。无极绳绞车即可平行于轨道布置，又可垂直于轨道布置。系统即可布置成单轨运输，又可布置成双轨运输。如系统布置成单轨运输，可采用两根绳同在轨道内，也可采用主绳在轨道内，而副绳在轨道外的布置形式。4）、系统配置方便。根据不同的工况条件，采用不同的轮组配置2方式，可适应起伏变化坡道的不同运输需求。5)、可实现巷道水平转弯运输。配备专用的弯道达到水平曲线运输之目的。6）、梭车储绳量大运行费用低。采用张紧装置张紧钢丝绳，钢丝绳张力随牵引工况而变化，钢丝绳寿命长，采用导向轮分绳，避免钢丝绳咬绳，减少钢丝绳磨损；梭车采用储绳结构，可减少有运距变化巷道钢丝绳浪费。7）安全高效，经济适用。两套制动系统；区段内运输，无需转载，减少人力倒车次数，减轻了作业人员的劳动强度。梭车有安全制动系统。8）、安装简单。采用灵活的固定结构，拆装方便，尾轮固定简单，可方便快捷的移动，实现运距变化。第二章无极绳绞车的工作原理1、工作原理由电机提供动力，采用减速机或变速箱和一对渐开线圆柱正齿轮传动，通过无极绳绞车滚筒旋转，借助钢丝绳与滚筒之间的摩擦力而达到传送重物之目的。2、列车编组形式1）散料运输列车编组可在梭车前面或后面串列 2～4 节矿车或平板车，运输矸石、支护材料和配件等辅助材料。注意：运输时需使用合格的保险绳。33、使用环境条件与环境影响1）、无极绳绞车，可在矿井下有瓦斯的巷道中使用。2）、无极绳绞车，无任何污染，不影响周围的任何环境。4、工作条件1）轨道质量要满足运送大型设备的要求。2）整体坡道平直，同时避免阴阳轨道出现，且轨枕间距在 500～600mm。3）坡度变化平缓，垂直曲线半径≥1...
