拉伸机操作指导书A0版

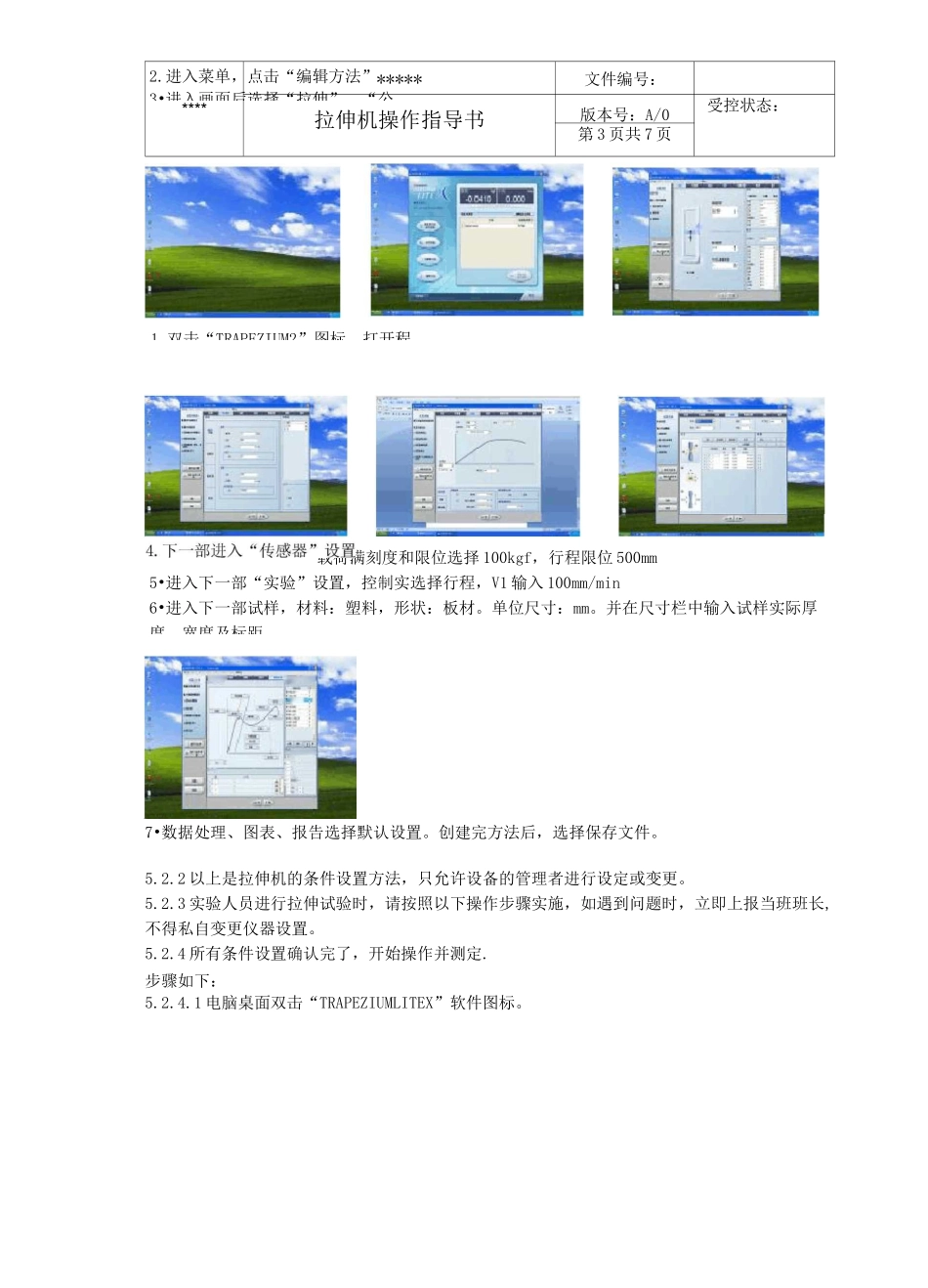

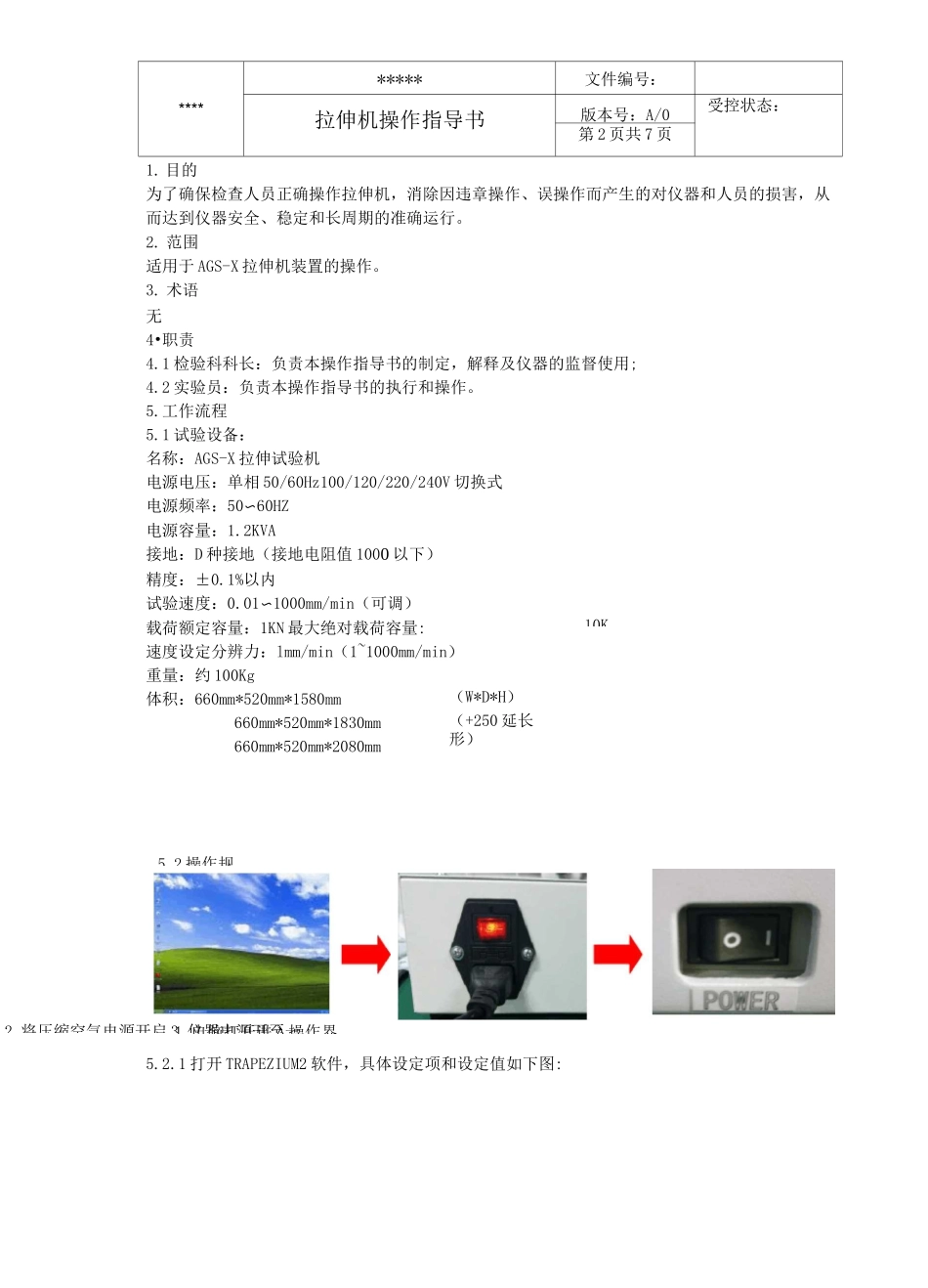

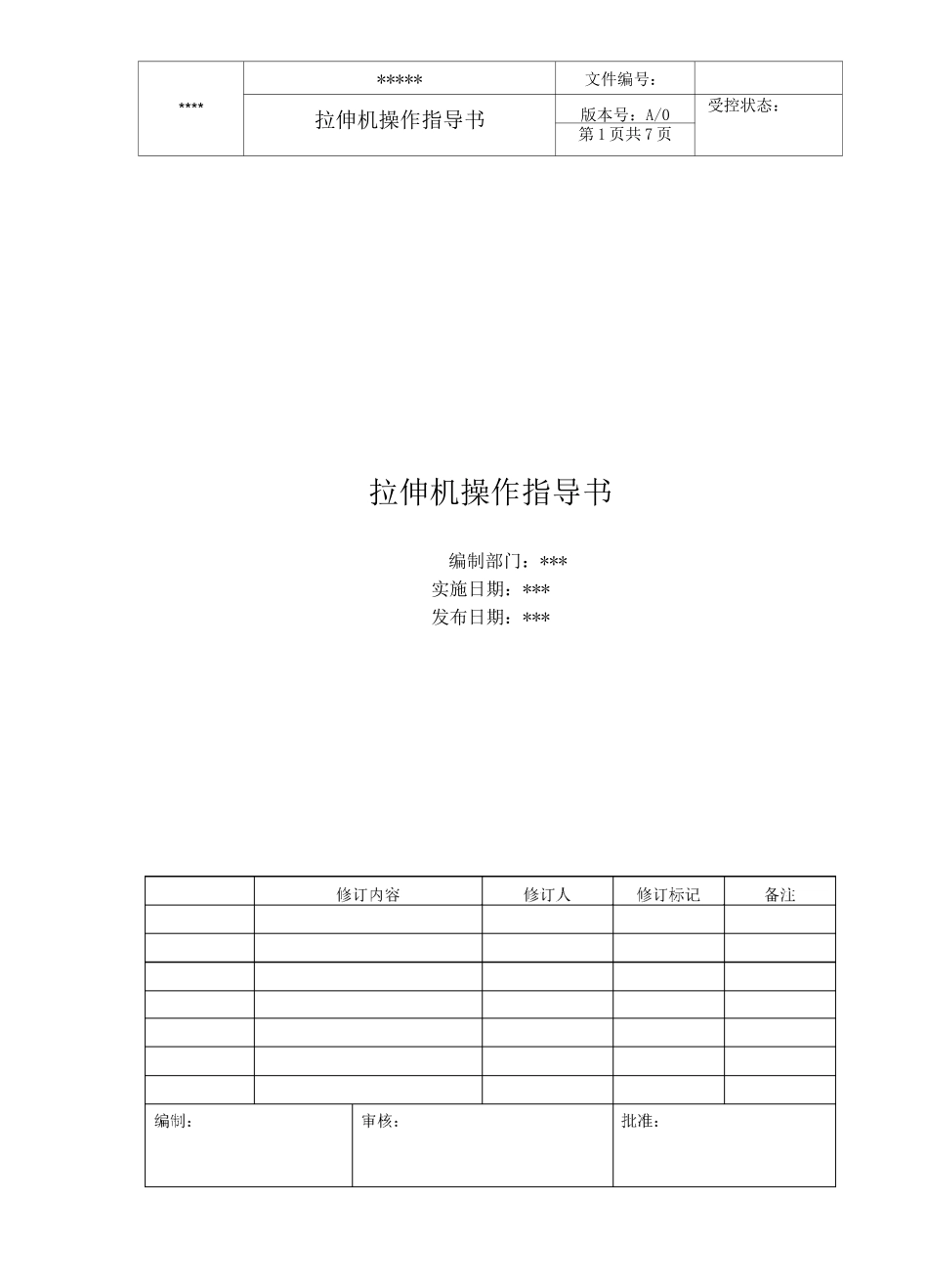

*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第 1 页共 7 页拉伸机操作指导书编制部门：***实施日期：***发布日期：***10K（W*D*H）（+250 延长形）*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第 2 页共 7 页1. 目的为了确保检查人员正确操作拉伸机，消除因违章操作、误操作而产生的对仪器和人员的损害，从而达到仪器安全、稳定和长周期的准确运行。2. 范围适用于 AGS-X 拉伸机装置的操作。3. 术语无4•职责4.1 检验科科长：负责本操作指导书的制定，解释及仪器的监督使用;4.2 实验员：负责本操作指导书的执行和操作。5.工作流程5.1 试验设备：名称：AGS-X 拉伸试验机电源电压：单相 50/60Hz100/120/220/240V 切换式电源频率：50〜60HZ电源容量：1.2KVA接地：D 种接地（接地电阻值 1000 以下）精度：±0.1%以内试验速度：0.01〜1000mm/min（可调）载荷额定容量：1KN 最大绝对载荷容量:速度设定分辨力：lmm/min（1~1000mm/min）重量：约 100Kg体积：660mm*520mm*1580mm660mm*520mm*1830mm660mm*520mm*2080mm5.2.1 打开 TRAPEZIUM2 软件，具体设定项和设定值如下图:5.2 操作规1.电脑打开进入操作界2.将压缩空气电源开启 3.仪器电源开至一载荷满刻度和限位选择 100kgf，行程限位 500mm5•进入下一部“实验”设置，控制实选择行程，V1 输入 100mm/min6•进入下一部试样，材料：塑料，形状：板材。单位尺寸：mm。并在尺寸栏中输入试样实际厚度、宽度及标距。nr1-FuUU'*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第 3 页共 7 页7•数据处理、图表、报告选择默认设置。创建完方法后，选择保存文件。5.2.2 以上是拉伸机的条件设置方法，只允许设备的管理者进行设定或变更。5.2.3 实验人员进行拉伸试验时，请按照以下操作步骤实施，如遇到问题时，立即上报当班班长,不得私自变更仪器设置。5.2.4 所有条件设置确认完了，开始操作并测定.步骤如下：5.2.4.1 电脑桌面双击“TRAPEZIUMLITEX”软件图标。1.双击“TRAPEZIUM2”图标，打开程-2-2.进入菜单，点击“编辑方法”3•进入画面后选择“拉伸”、“公*********文件编号：拉伸机操作指导书版本号：A/0受控状态：第 4 页共 7 页5.2.4.3 进入实验界面，首先进行“E-CAL”校准，鼠标右键单击“载荷”区域，选择“校准”，约半分钟后校准完成。5.2.4.4 安装试样将试验片夹于上方夹具后用手按“上夹具关”灯亮，如图...
