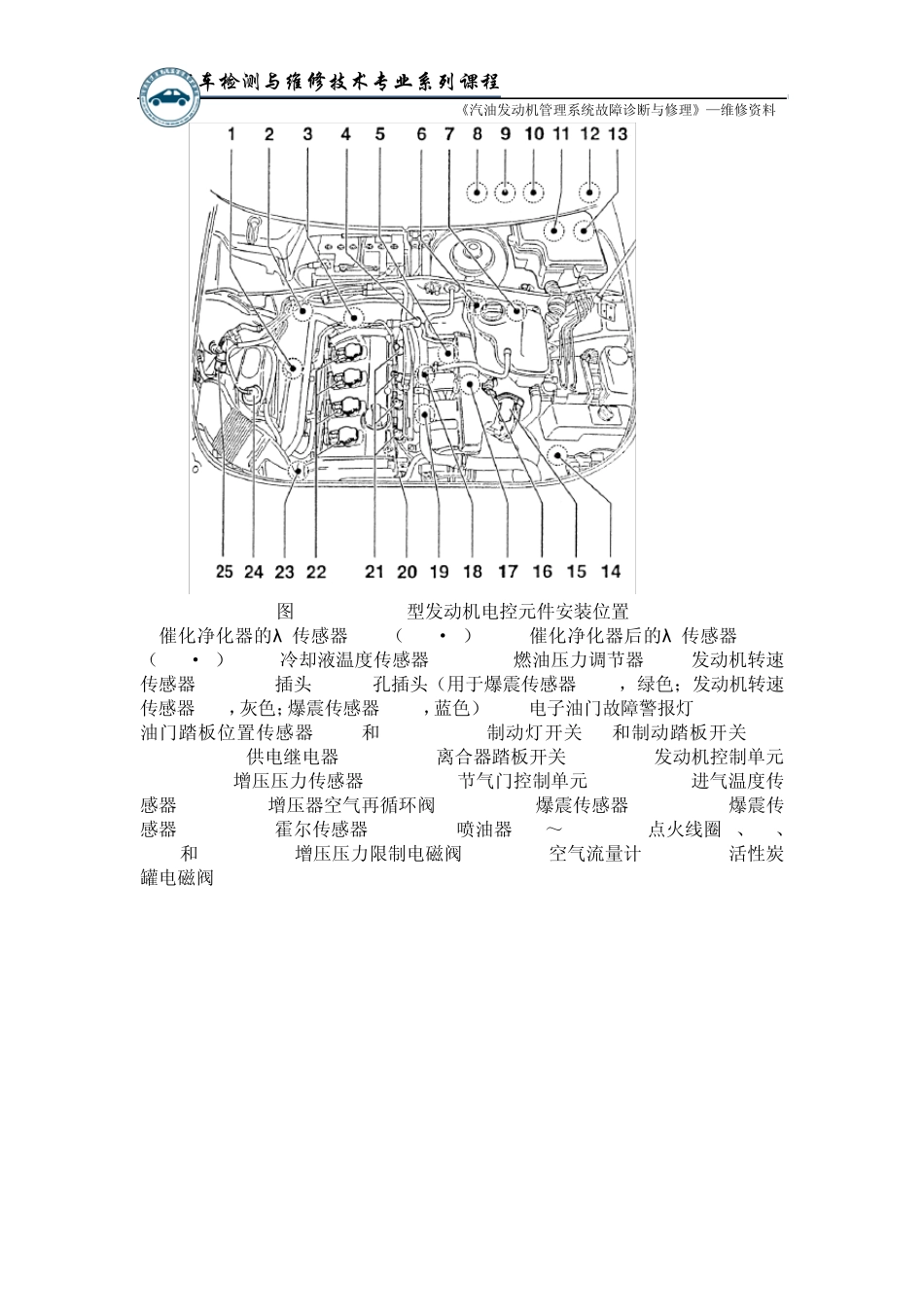

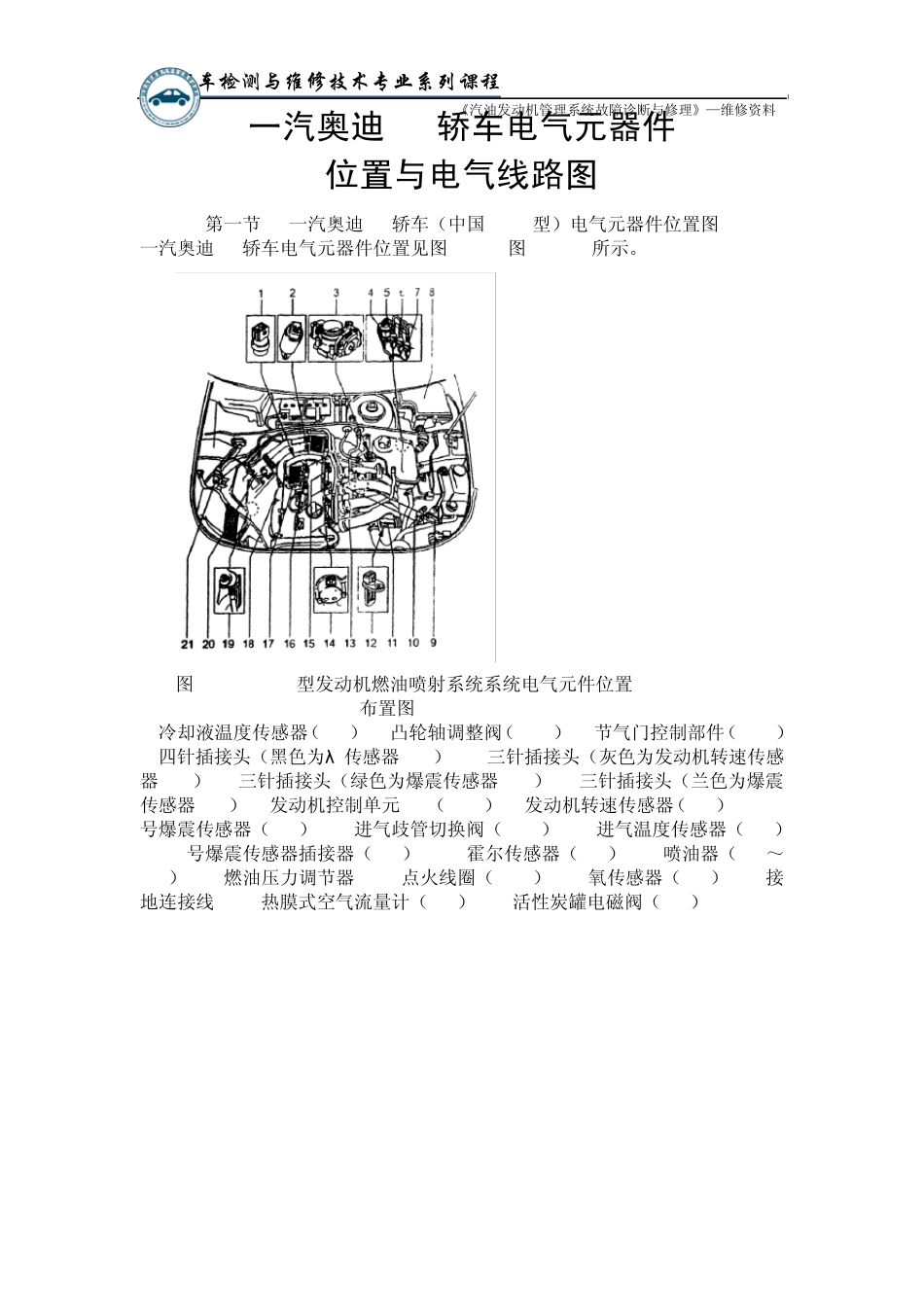

汽车检测与维修技术专业系列课程 《汽油发动机管理系统故障诊断与修理》—维修资料 一汽奥迪 A6轿车电气元器件 位置与电气线路图 第一节 一汽奥迪 A6轿车（中国 2000型）电气元器件位置图 一汽奥迪 A6轿车电气元器件位置见图 2-1-1~图 2-1-18所示。 图 2-1-1 ANQ型发动机燃油喷射系统系统电气元件位置布置图 l-冷却液温度传感器（G62） 2-凸轮轴调整阀（N208） 3-节气门控制部件（J338） 4-四针插接头（黑色为λ 传感器 G39） 5-三针插接头（灰色为发动机转速传感器 G28） 6-三针插接头（绿色为爆震传感器 G61） 7-三针插接头（兰色为爆震传感器 G66） 8-发动机控制单元 ECU（J220） 9-发动机转速传感器（G28） 10-2号爆震传感器（G66） 11-进气歧管切换阀（N156） 12-进气温度传感器（G42） 13-l号爆震传感器插接器（G61） 14-霍尔传感器（G40） 15-喷油器（N30～N33） 16-燃油压力调节器 17-点火线圈（N128） 18-氧传感器（G39） 19-接地连接线 20-热膜式空气流量计（G70） 21-活性炭罐电磁阀（N80） 汽车检测与维修技术专业系列课程 《汽油发动机管理系统故障诊断与修理》—维修资料 图2-1-2 AWL型发动机电控元件安装位置 1-催化净化器的λ 传感器G39（55N·m） 2-催化净化器后的λ 传感器G130（55N·m） 3-冷却液温度传感器G62 4-燃油压力调节器 5-发动机转速传感器G28 6-插头 7-3孔插头（用于爆震传感器1G61，绿色；发动机转速传感器G28，灰色；爆震传感器2G66，蓝色） 8-电子油门故障警报灯 K132 9-油门踏板位置传感器G79和 G185 10-制动灯开关 F和制动踏板开关 F47 11-Motronic供电继电器J271 12-离合器踏板开关 F36 13-发动机控制单元J220 14-增压压力传感器G31 15-节气门控制单元J338 16-进气温度传感器G42 17-增压器空气再循环阀 N249 18-爆震传感器1G61 19-爆震传感器2G66 20-霍尔传感器G40 21-喷油器N30～N33 22-点火线圈 N、128、N158和N163 23-增压压力限制电磁阀N75 24-空气流量计G70 25-活性炭罐电磁阀 1N80 汽车检测与维修技术专业系列课程 《汽油发动机管理系统故障诊断与修理》—维修资料 图 2-1-3 ATX型发动机燃油供给/喷射系统元器件安装位置 1-活性碳罐电磁阀 1-N80 2-λ 传感器 1-G39和λ 传感器加热器-Z19插头（4孔） 3-爆震传感器 1-61插头（3孔） 4-冷却液温度传感器-G62 5-二次空气阀 N112（仅带二次空气系统的车型...
