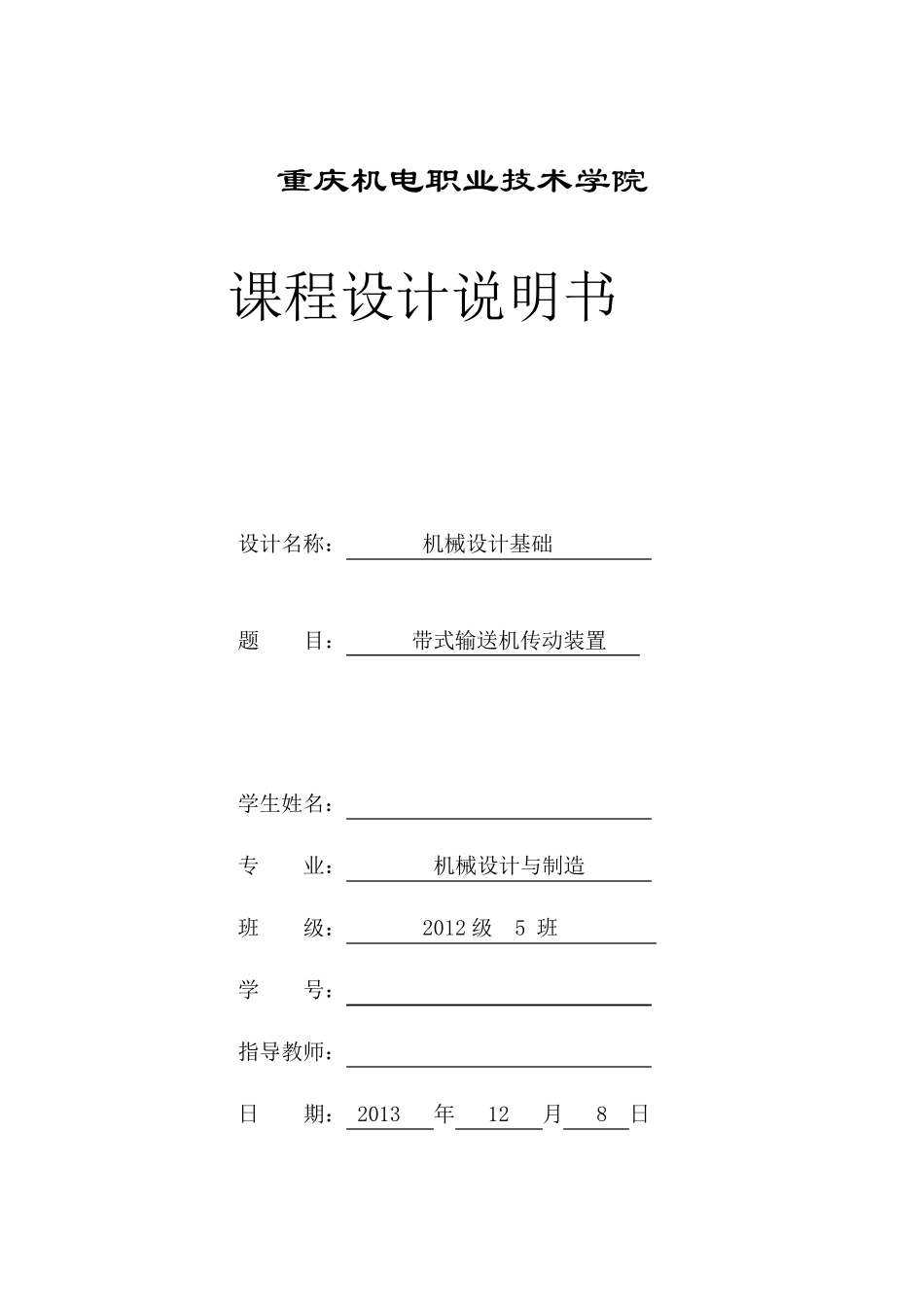

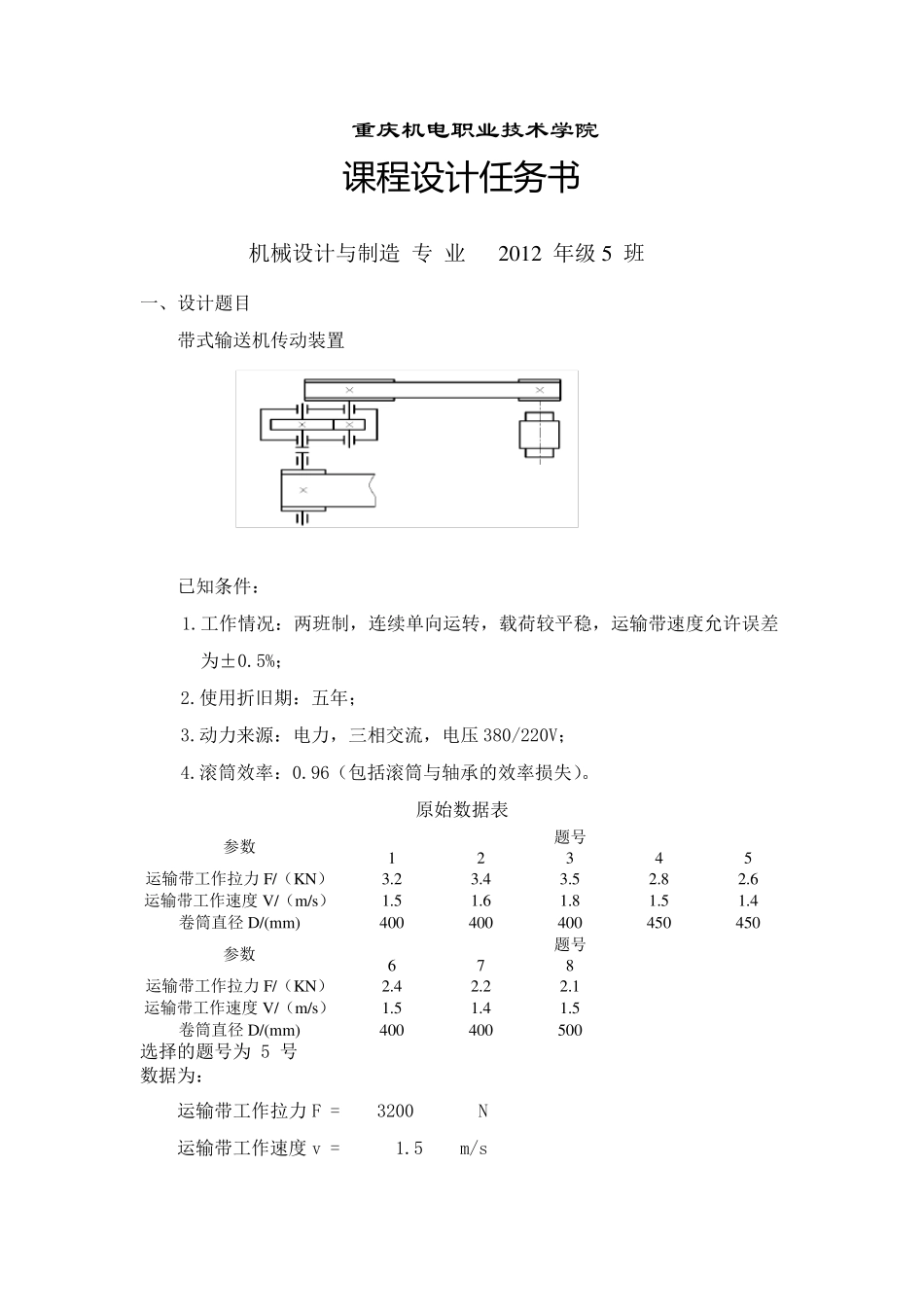

重庆机电职业技术学院 课程设计说明书 设计名称： 机械设计基础 题 目： 带式输送机传动装置 学生姓名： * * 专 业： 机械设计与制造 班 级： 2012 级 5 班 学 号： ************* 指导教师： * * 日 期： 2013 年 12 月 8 日 重庆机电职业技术学院 课 程 设 计 任 务 书 机械设计与制造 专 业 2012 年级5 班 一、设计题目 带式输送机传动装置 已知条件： 1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为±0.5%； 2.使用折旧期：五年； 3.动力来源：电力，三相交流，电压 380/220V； 4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。 原始数据表 参数 题号 1 2 3 4 5 运输带工作拉力 F/（KN） 3.2 3.4 3.5 2.8 2.6 运输带工作速度V/（m/s） 1.5 1.6 1.8 1.5 1.4 卷筒直径 D/(mm) 400 400 400 450 450 参数 题号 6 7 8 运输带工作拉力 F/（KN） 2.4 2.2 2.1 运输带工作速度V/（m/s） 1.5 1.4 1.5 卷筒直径 D/(mm) 400 400 500 选择的题号为 5 号 数据为： 运输带工作拉力 F = 3200 N 运输带工作速度v = 1.5 m/s 卷筒直径D = 400 mm 二、主要内容 1.拟定和分析传动装置的设计方案； 2.选择电动机，计算传动装置的运动和动力参数； 3.进行传动件的设计计算及结构设计，校核轴的强度； 4.绘制减速器装配图； 5.绘制零件工作图； 6.编写设计计算说明书。 三、具体要求 本课程设计要求在 2 周时间内完成以下的任务： 1.绘制减速器装配图 1 张（A2 图纸）； 2.零件工作图 2 张（齿轮和轴，A4 图纸）； 3.设计计算说明书 1 份，约 3000 字左右。 四、进度安排 次序 设计内容 时间分配（天） 1 指导老师介绍课程设计注意事项 1 2 拟定设计方案 1 3 传动件的设计计算 2 4 画装配图 2 5 画零件图 2 6 编写设计说明书 2 五、成绩评定 指导教师 杨 阳 签名 日期 2014 年 1 月 8 日 系主任 张利国审核 日期 2014 年 1 月 10 日 目 录 一 设计任务的分析................................................... 1 1.1本课程设计的目的............................................. 1 1.2 本课程设计的内容、任务及要求................................ 1 1.2.1课程设计的内容......................................... 1 1.2.2...
