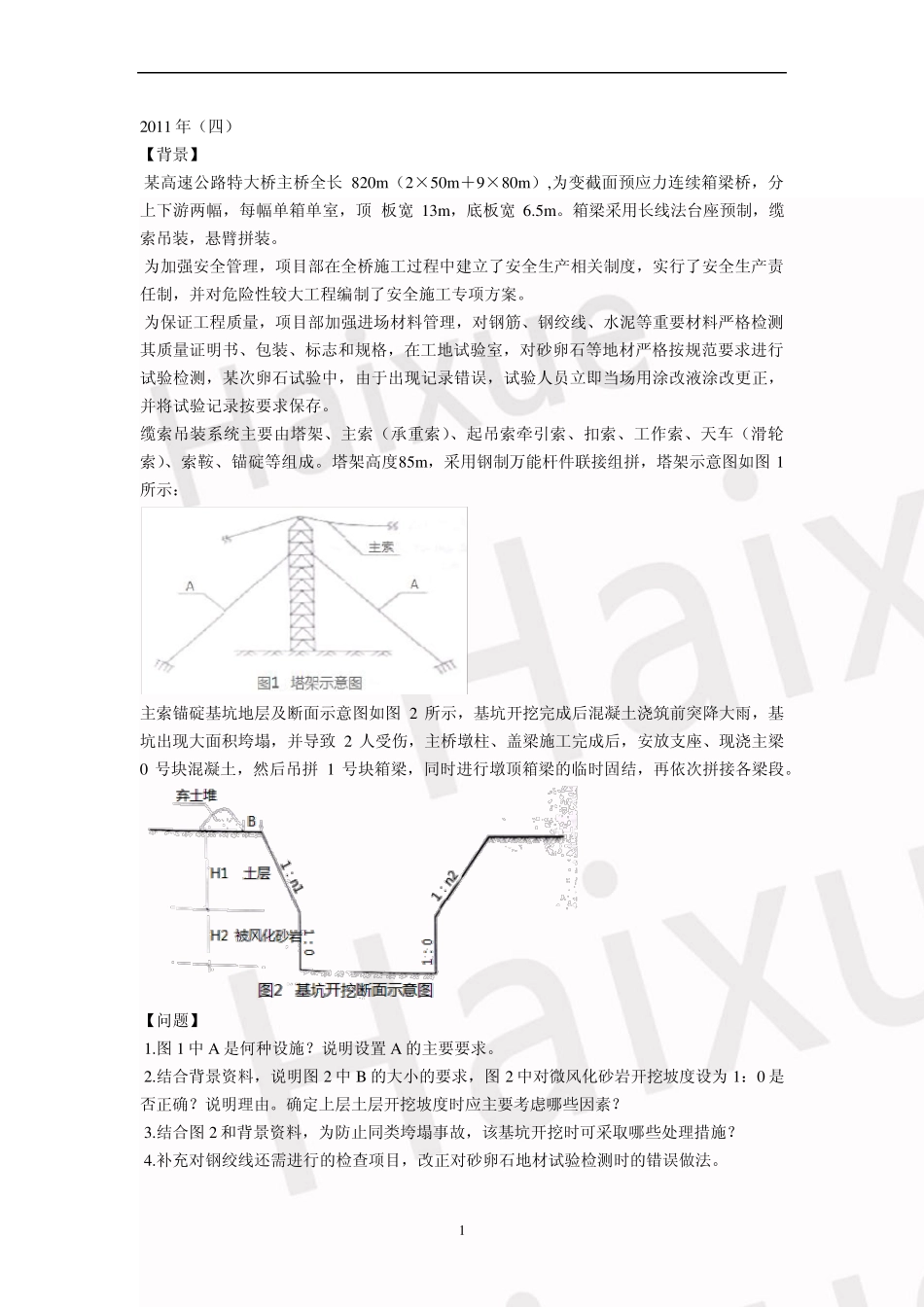

1 2011 年（四） 【背景】 某高速公路特大桥主桥全长820m（2×50m＋9×80m）,为变截面预应力连续箱梁桥，分上下游两幅，每幅单箱单室，顶 板宽 13m，底板宽 6.5m。箱梁采用长线法台座预制，缆索吊装，悬臂拼装。 为加强安全管理，项目部在全桥施工过程中建立了安全生产相关制度，实行了安全生产责任制，并对危险性较大工程编制了安全施工专项方案。 为保证工程质量，项目部加强进场材料管理，对钢筋、钢绞线、水泥等重要材料严格检测其质量证明书、包装、标志和规格，在工地试验室，对砂卵石等地材严格按规范要求进行试验检测，某次卵石试验中，由于出现记录错误，试验人员立即当场用涂改液涂改更正，并将试验记录按要求保存。 缆索吊装系统主要由塔架、主索（承重索）、起吊索牵引索、扣索、工作索、天车（滑轮索）、索鞍、锚碇等组成。塔架高度85m，采用钢制万能杆件联接组拼，塔架示意图如图 1所示： 主索锚碇基坑地层及断面示意图如图 2 所示，基坑开挖完成后混凝土浇筑前突降大雨，基坑出现大面积垮塌，并导致 2 人受伤，主桥墩柱、盖梁施工完成后，安放支座、现浇主梁0 号块混凝土，然后吊拼 1 号块箱梁，同时进行墩顶箱梁的临时固结，再依次拼接各梁段。 【问题】 1.图 1 中 A 是何种设施？说明设置 A 的主要要求。 2.结合背景资料，说明图 2 中 B 的大小的要求，图 2 中对微风化砂岩开挖坡度设为 1：0 是否正确？说明理由。确定上层土层开挖坡度时应主要考虑哪些因素？ 3.结合图 2 和背景资料，为防止同类垮塌事故，该基坑开挖时可采取哪些处理措施？ 4.补充对钢绞线还需进行的检查项目，改正对砂卵石地材试验检测时的错误做法。 2 5.简要说明墩顶箱梁“临时固结”的施工步骤。 6.结合背景资料描述的施工内容，根据交通运输部 《公路水运工程安全生产监督管理办法》，项目部应编制哪几个主桥施工安全专项方案？ 【问题】1.图1 中A 是何种设施？说明设置A 的主要要求。 【背景】 【解析】公路工程施工技术——公路桥梁工程——桥梁工程施工技术——掌握桥梁上部结构缆索吊装施工 【解答】A 是风缆 风缆的设置要求：风缆应成对称布置，且上、下游风缆的长度相差不宜过大。风缆与拱肋轴线夹角宜大于45°，与地平面夹角宜为 30°，距离宜小于100m。 【问题】2.结合背景资料，说明图2 中B 的大小的要求，图2 中对微风化砂岩开挖坡度设为 1：0 是否正确？说明理由确定上层土层开挖...
