一级泵站课程设计

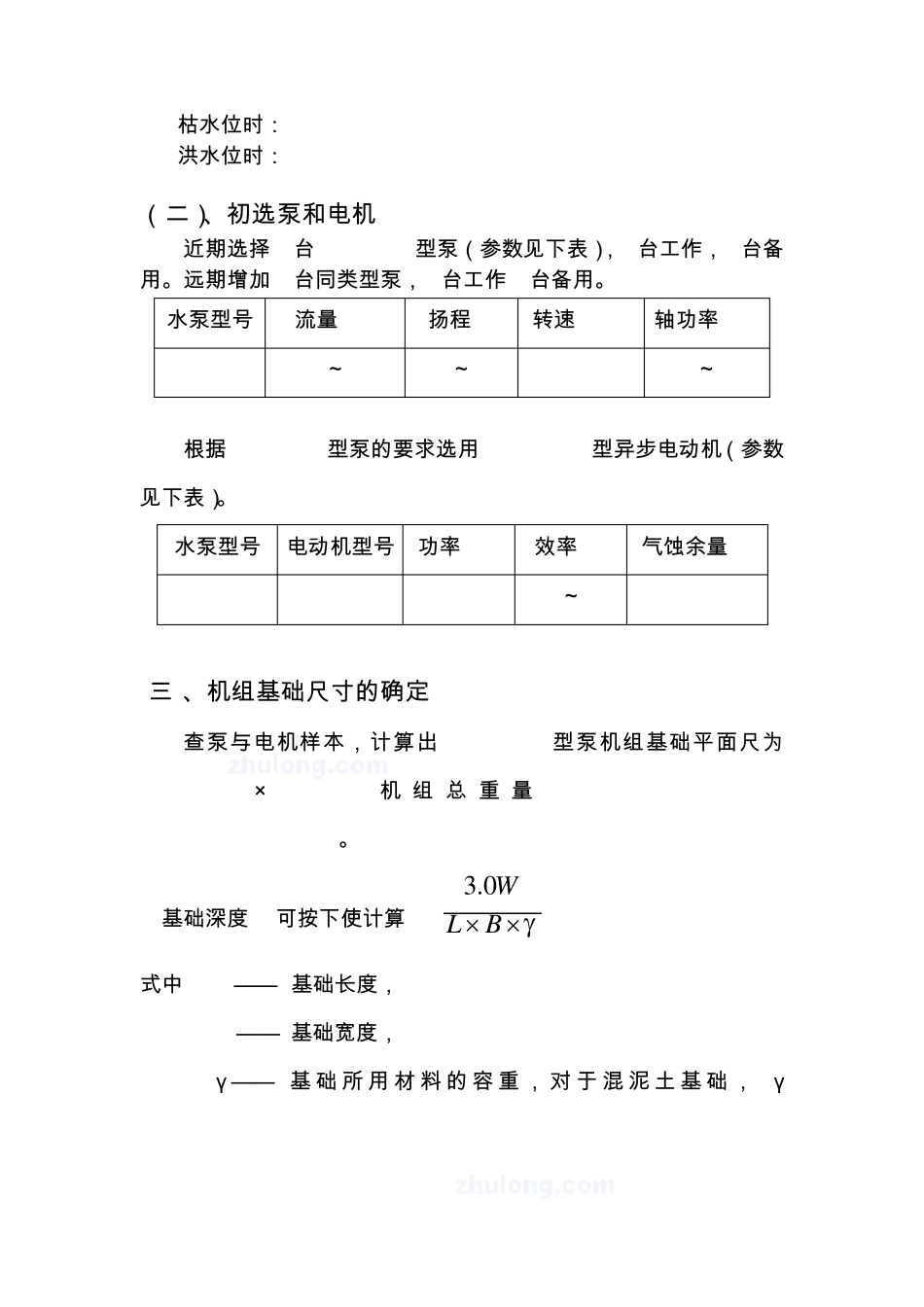

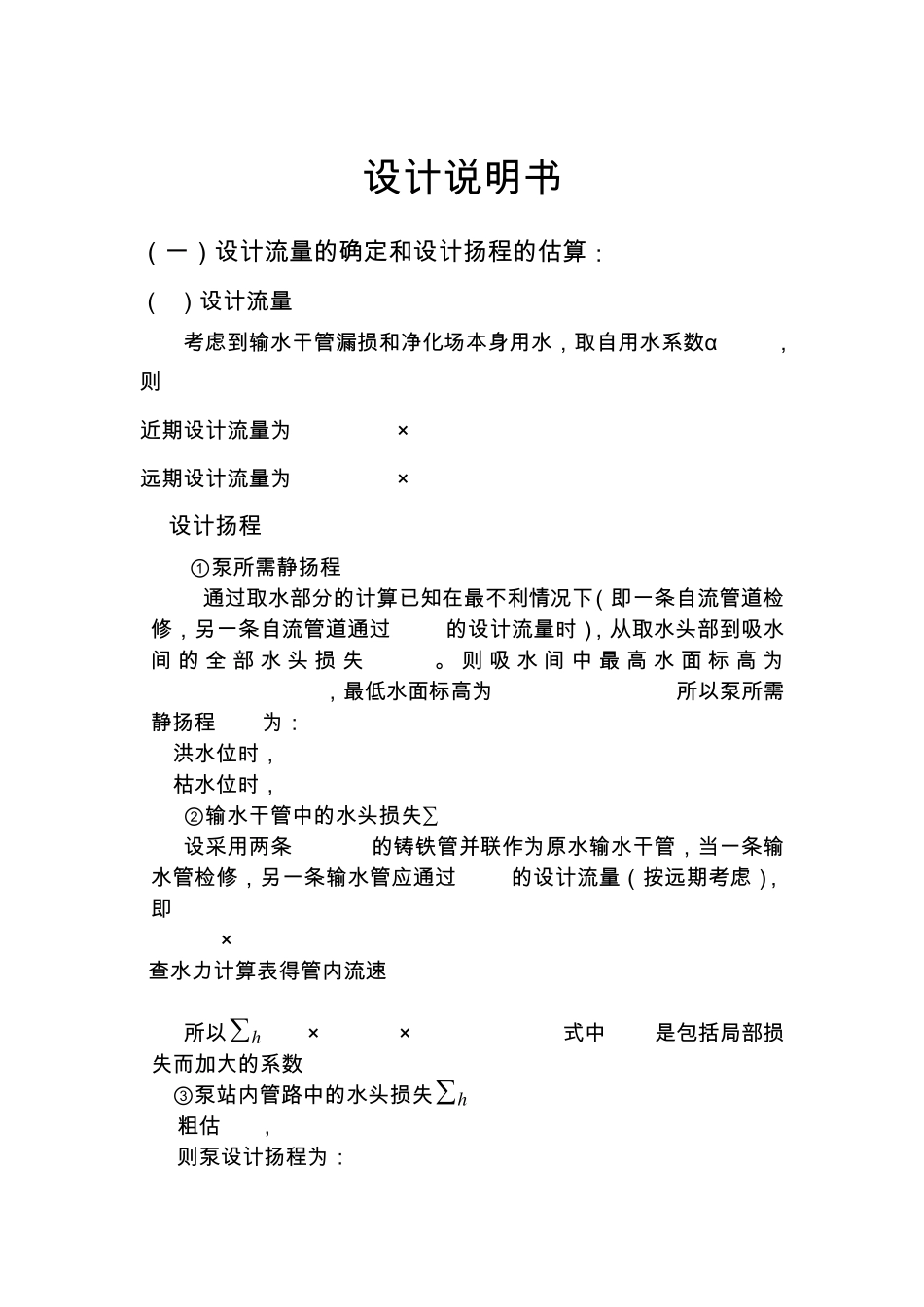

设 计 说 明 书 （ 一 ） 设 计 流 量 的 确 定 和 设 计 扬 程 的 估 算 ： （ 1） 设 计 流 量 Q 考 虑 到 输 水 干 管 漏 损 和 净 化 场 本 身 用 水 ， 取 自 用 水 系 数 α=1.05， 则 近 期 设 计 流 量 为 Q=1.05×50000/24=2187.5m3/h=0.6076m3/s 远 期 设 计 流 量 为 Q=1.05×100000/24=4375m3/h=1.2152m3/s (2)设 计 扬 程 H ①泵 所 需 静 扬 程 HST 通 过 取 水 部 分 的 计 算 已 知 在 最 不 利 情 况 下 （ 即 一 条 自 流 管 道 检修 ， 另 一 条 自 流 管 道 通 过75%的 设 计 流 量 时 ）， 从 取 水 头 部 到 吸 水间 的 全 部 水 头 损 失0.8m。 则 吸 水 间 中 最 高 水 面 标 高 为95m-0.8m=94.2m， 最 低 水 面 标 高 为 90m-0.8m=89.2m.所 以 泵 所 需静 扬 程 HST 为 ： 洪 水 位 时 ， HST=115+3-94.2=23.8m 枯 水 位 时 ， HST=115+3-89.2=28.8m ② 输 水 干 管 中 的 水 头 损 失 ∑h 设 采 用 两 条 DN800的 铸 铁 管 并 联 作 为 原 水 输 水 干 管 ， 当 一 条 输水 管 检 修 ， 另 一 条 输 水 管 应 通 过75%的 设 计 流 量 （ 按 远 期 考 虑 ），即 Q=0.75×4375m3/h=3281.25m3/h=0.9114m3/s, 查 水 力 计 算 表 得 管 内 流 速 v=1.81m/s, i=0.00469 所 以 h=1.1×0.00469×3200=16.51m (式 中1.1是 包 括 局 部 损失 而 加 大 的 系 数 ) ③ 泵 站 内 管 路 中 的 水 头 损 失 h 粗 估 2m， 则 泵 设 计 扬 程 为 ： 枯 水 位 时 ： Hmax=28.8+16.51+2+2=49.31m 洪 水 位 时 ： Hmin=23.8+16.51+2+2=44.31m （ 二 ）、 初 选 泵 和 电 机 近 期 选 择 3台 500S59A型 泵 （ 参 数 见 下 表 ）， 2台 工 作 ， 1台 备用 。 远 期 增 加 1台 同 类 型 泵 ， 3台 工 作 1台 备 用 。 水 泵 型 号 流 量 L/S 扬 程 m 转 速 r/min 轴 功 率 KW 500S59A 1500～ 2170 39～ 57 970 315～ 333 根 据 500S59A型 泵 的 要 求 选 用 Y400-54-6型 异 步 电 动 机 （ 参 数见 下 表 ）...
