一阶倒立摆课程设计报告

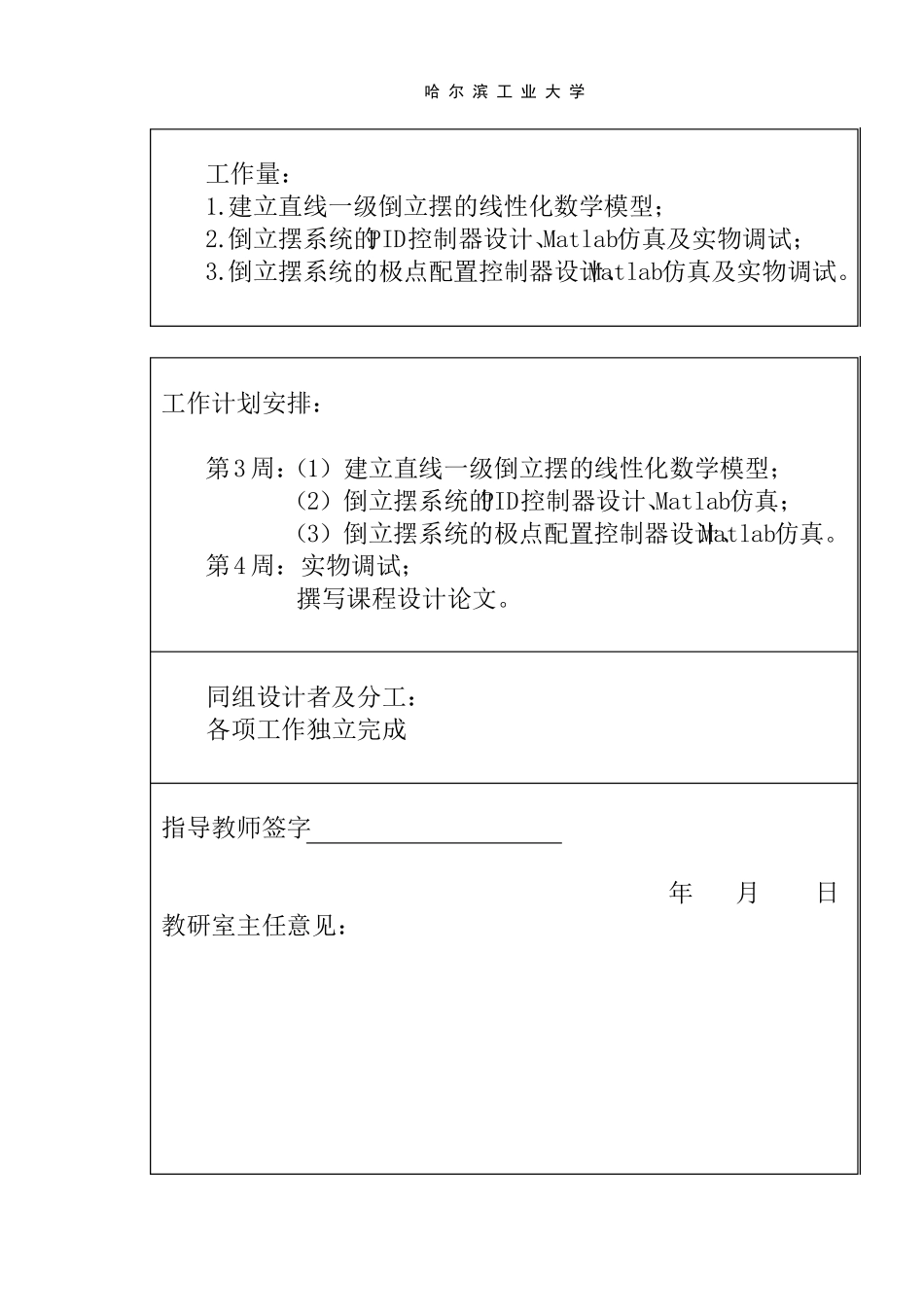

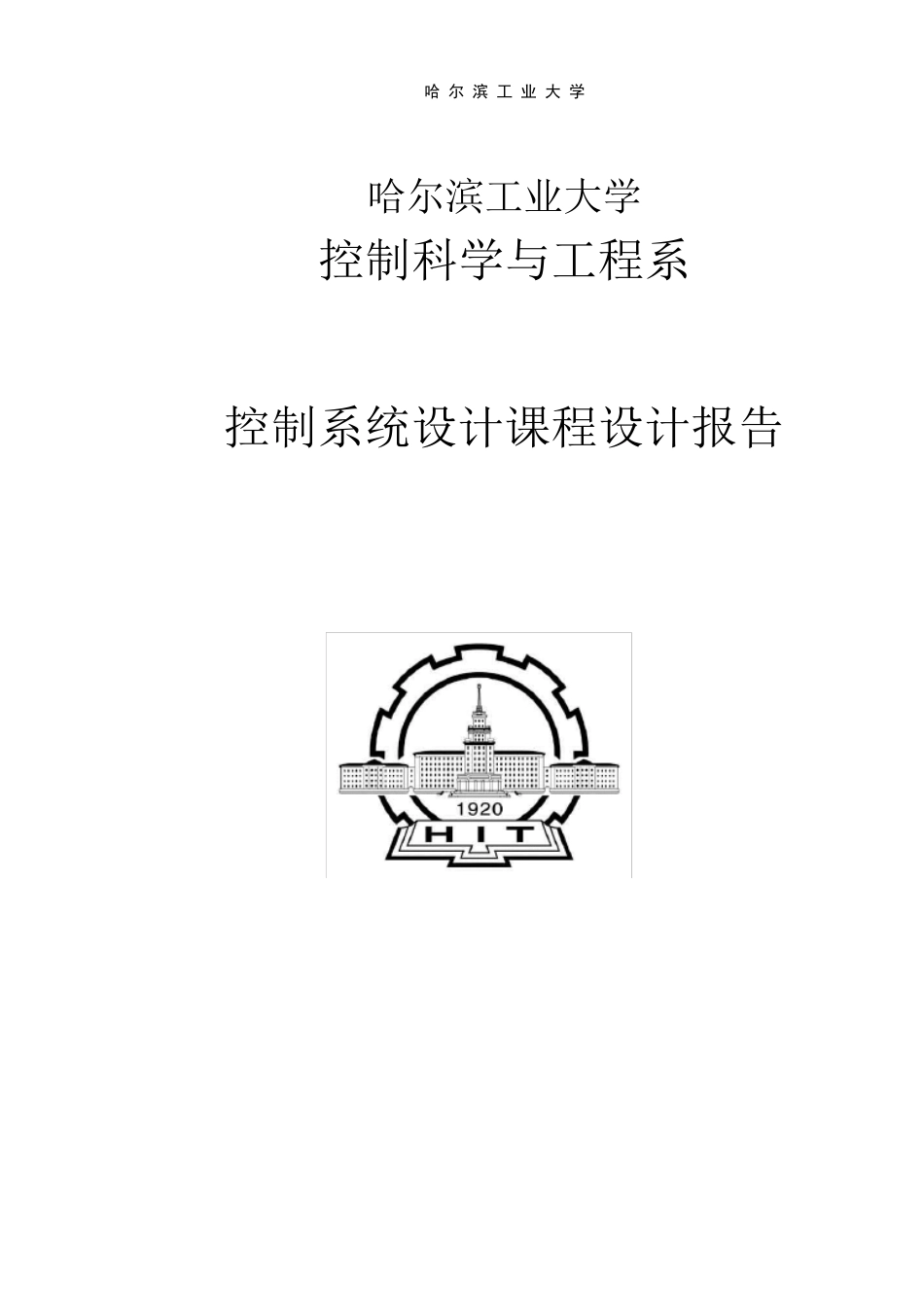

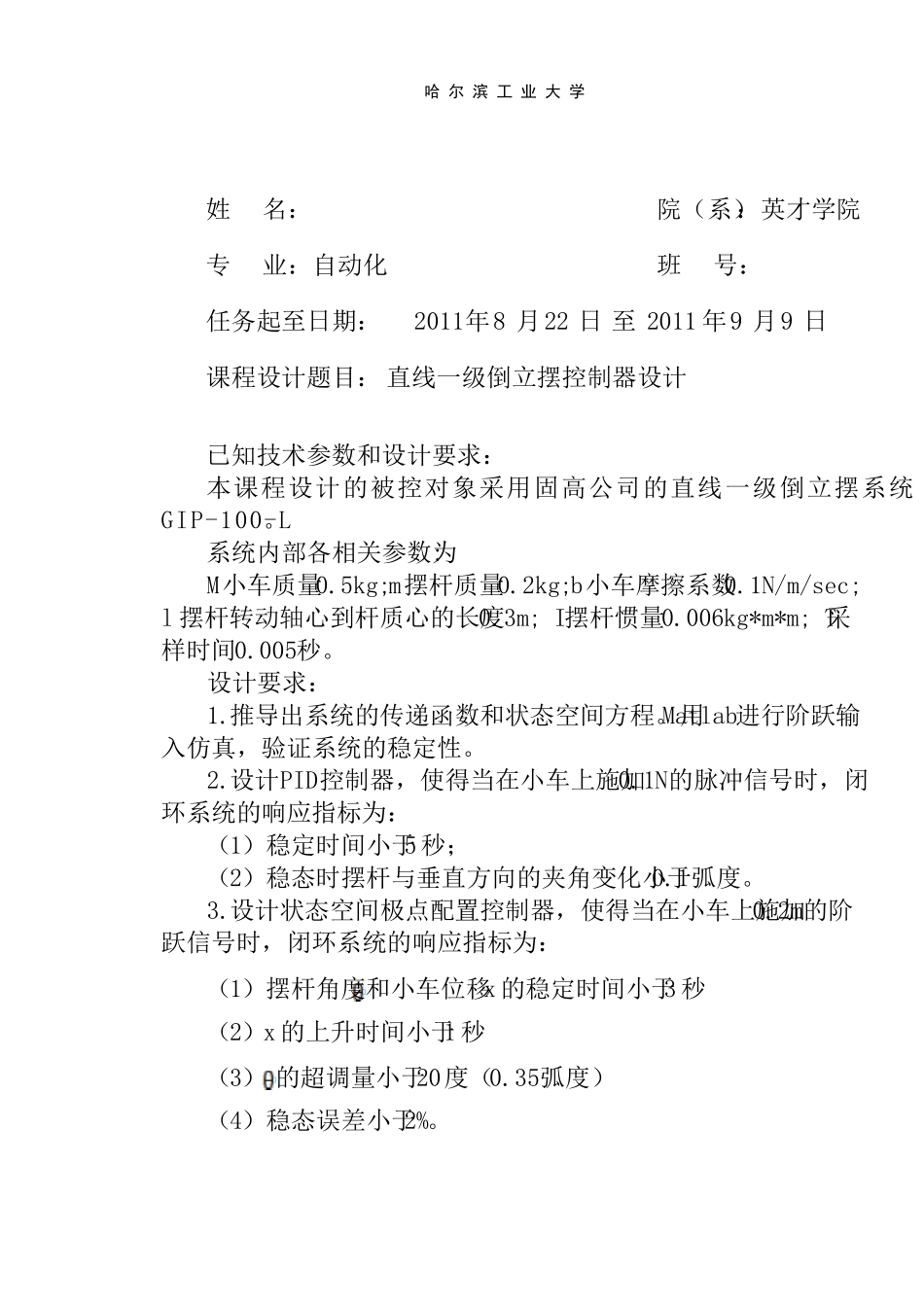

哈 尔 滨 工 业 大 学 哈尔滨工业大学 控制科学与工程系 控制系统设计课程设计报告 哈 尔 滨 工 业 大 学 姓 名： 院（系）：英才学院 专 业：自动化 班 号： 任务起至日期： 2011 年8 月22 日 至 2011 年9 月9 日 课程设计题目： 直线一级倒立摆控制器设计 已知技术参数和设计要求： 本课程设计的被控对象采用固高公司的直线一级倒立摆系统GIP-100-L。 系统内部各相关参数为: M小车质量0.5kg; m摆杆质量0.2kg; b小车摩擦系数0.1N/m/sec; l 摆杆转动轴心到杆质心的长度0.3m; I摆杆惯量0.006kg*m*m; T采样时间0.005秒。 设计要求： 1.推导出系统的传递函数和状态空间方程。用Matlab进行阶跃输入仿真，验证系统的稳定性。 2.设计PID控制器，使得当在小车上施加0.1N的脉冲信号时，闭环系统的响应指标为： （1）稳定时间小于5 秒； （2）稳态时摆杆与垂直方向的夹角变化小于0.1弧度。 3.设计状态空间极点配置控制器，使得当在小车上施加0.2m的阶跃信号时，闭环系统的响应指标为： （1）摆杆角度和小车位移x 的稳定时间小于3 秒 （2）x 的上升时间小于1 秒 （3）的超调量小于20度（0.35弧度） （4）稳态误差小于2%。 哈 尔 滨 工 业 大 学 工作量： 1.建立直线一级倒立摆的线性化数学模型； 2.倒立摆系统的PID控制器设计、Matlab仿真及实物调试； 3.倒立摆系统的极点配置控制器设计、Matlab仿真及实物调试。 工作计划安排： 第3 周：（1）建立直线一级倒立摆的线性化数学模型； （2）倒立摆系统的PID控制器设计、Matlab仿真； （3）倒立摆系统的极点配置控制器设计、Matlab仿真。 第4 周：实物调试； 撰写课程设计论文。 同组设计者及分工： 各项工作独立完成 指导教师签字 年 月 日 教研室主任意见： 哈 尔 滨 工 业 大 学 教研室主任签字 年 月 日 *注 ： 此 任 务 书 由 课 程 设 计 指 导 教 师 填 写 。 哈 尔 滨 工 业 大 学 一．直线一阶倒立摆简介 倒立摆是进行控制理论研究的典型实验平台。倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，可以作为一个典型的控制对象对其进行研究。最初研究开始于二十世纪 50 年代，麻省理工学院（MIT）的控制论专家根据火箭发射助推器原理设计出一级倒立摆实验设备。近...
