万年历课程设计

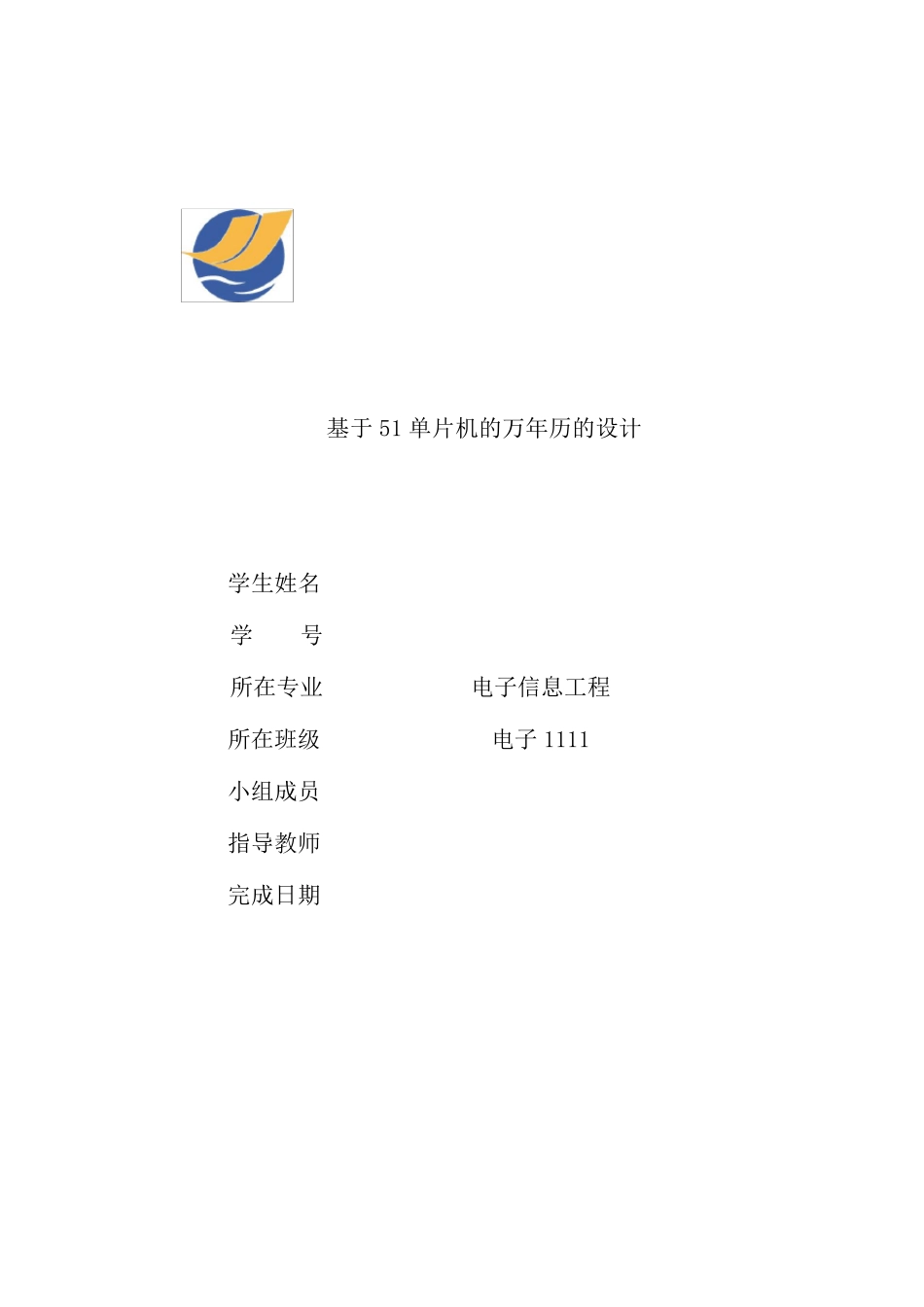

万年历课程设计_第1页
1/26

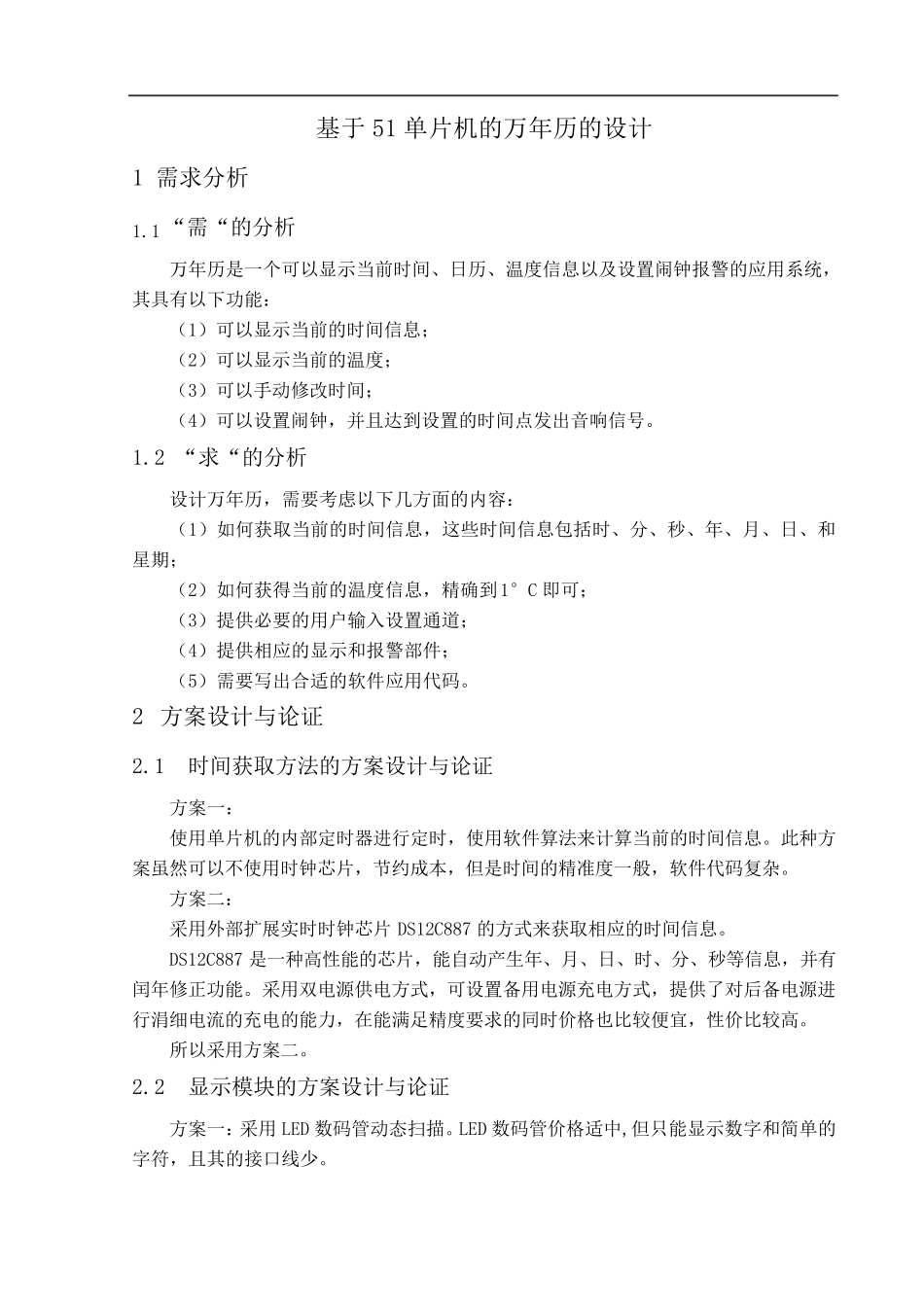

万年历课程设计_第2页
2/26

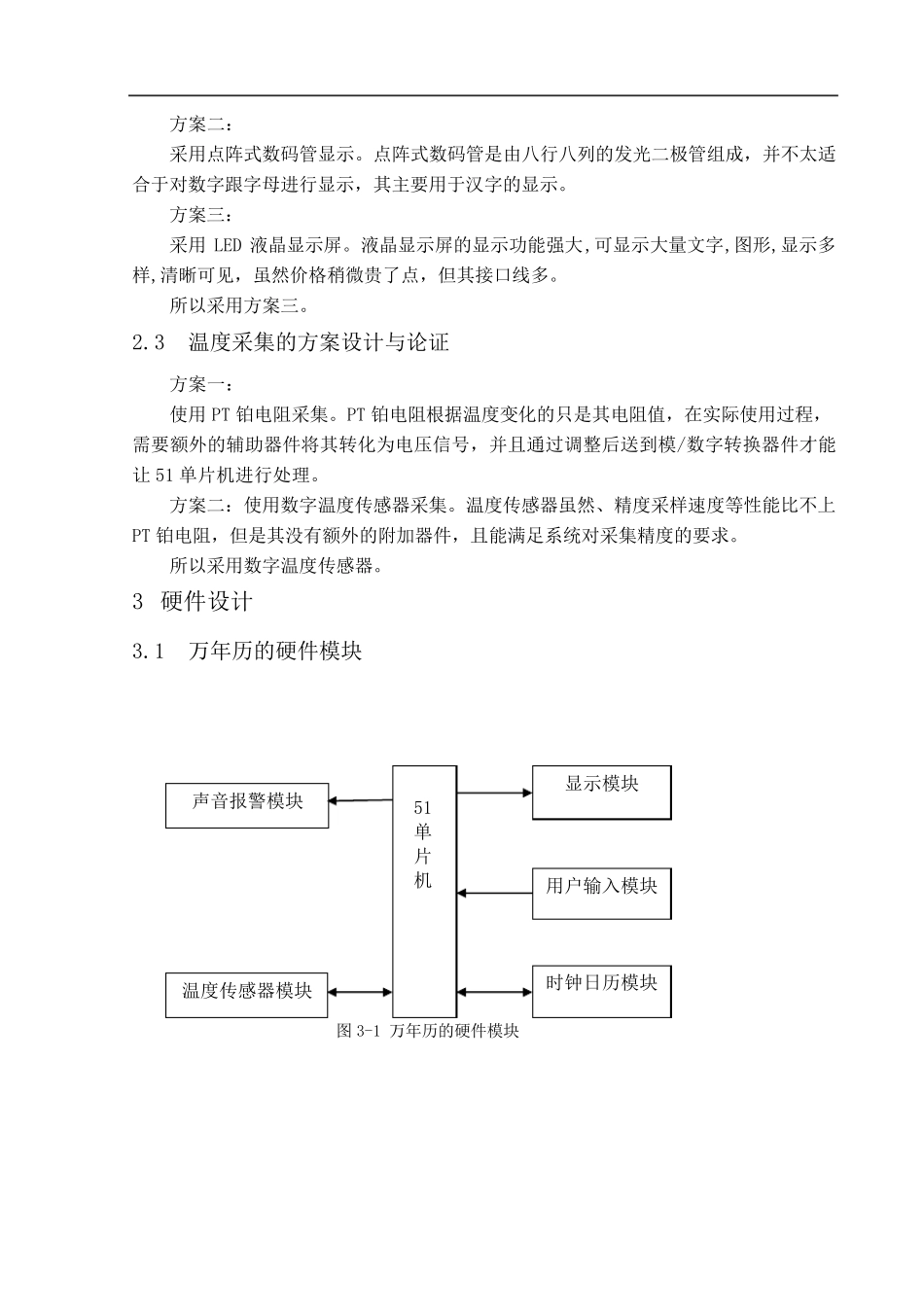

万年历课程设计_第3页
3/26
基于51 单片机的万年历的设计 学生姓名 学 号 所在专业 电子信息工程 所在班级 电子 1111 小组成员 指导教师 完成日期 基于51 单片机的万年历的设计 1 需求分析 1.1 “需“的分析 万年历是一个可以显示当前时间、日历、温度信息以及设置闹钟报警的应用系统,其具有以下功能: (1)可以显示当前的时间信息; (2)可以显示当前的温度; (3)可以手动修改时间; (4)可以设置闹钟,并且达到设置的时间点发出音响信号。 1.2 “求“的分析 设计万年历,需要考虑以下几方面的内容: (1)如何获取当前的时间信息,这些时间信息包括时、分、秒、年、月、日、和星期; (2)如何获得当前的温度信息,精确到1°C 即可; (3)提供必要的用户输入设置通道; (4)提供相应的显示和报警部件; (5)需要写出合适的软件应用代码。 2 方案设计与论证 2.1 时间获取方法的方案设计与论证 方案一: 使用单片机的内部定时器进行定时,使用软件算法来计算当前的时间信息。此种方案虽然可以不使用时钟芯片,节约成本,但是时间的精准度一般,软件代码复杂。 方案二: 采用外部扩展实时时钟芯片DS12C887 的方式来获取相应的时间信息。 DS12C887 是一种高性能的芯片,能自动产生年、月、日、时、分、秒等信息,并有闰年修正功能。采用双电源供电方式,可设置备用电源充电方式,提供了对 后 备电源进行涓 细 电流 的充电的能力 ,在 能满 足 精度要求的同 时价 格 也 比 较 便 宜 ,性价 比 较 高。 所 以采用方案二。 2.2 显示模 块 的方案设计与论证 方案一:采用LED 数 码管 动态 扫 描 。LED 数 码管 价 格 适中 ,但只 能显示数 字 和简 单的字 符 ,且其的接 口 线 少 。 方 案 二 : 采 用 点 阵 式 数 码 管 显 示 。 点 阵 式 数 码 管 是 由 八 行 八 列 的 发 光 二 极 管 组 成 , 并 不 太 适合 于 对 数 字 跟 字 母 进 行 显 示 , 其 主 要 用 于 汉 字 的 显 示 。 方 案 三 : 采 用LED 液 晶 显 示 屏 。 液 晶 显 示 屏 的 显 示 功 能 强 大 ,可 显 示 大 量 文 字 ,图 形 ,显 示 多样 ,清 晰 可 见 , 虽 然 价 格 稍 微 贵 了 点 , 但 其 接 口 线 多 。 所 以 采 用 方 案 三 。 2.3 温 度 采 集 ...
