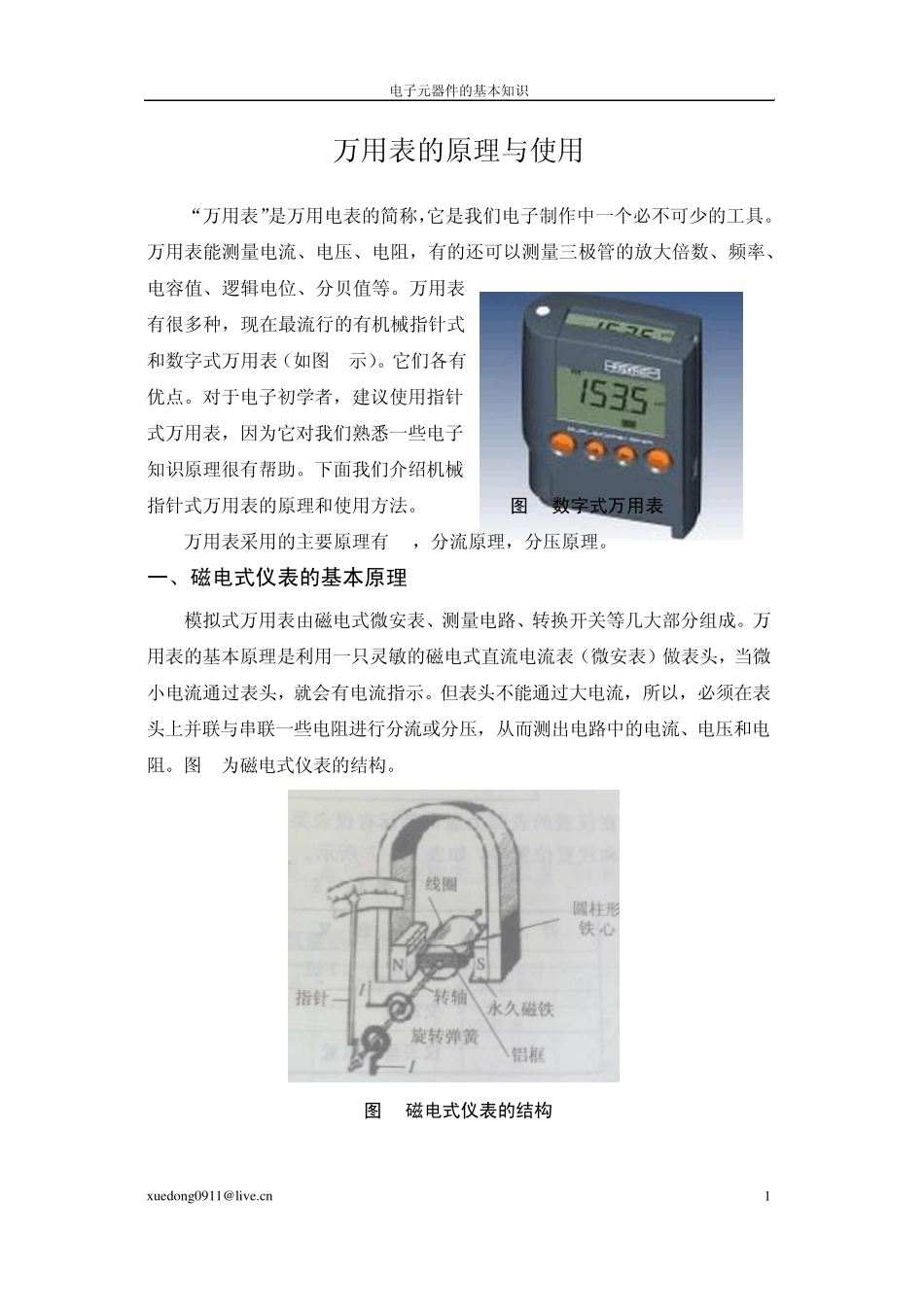

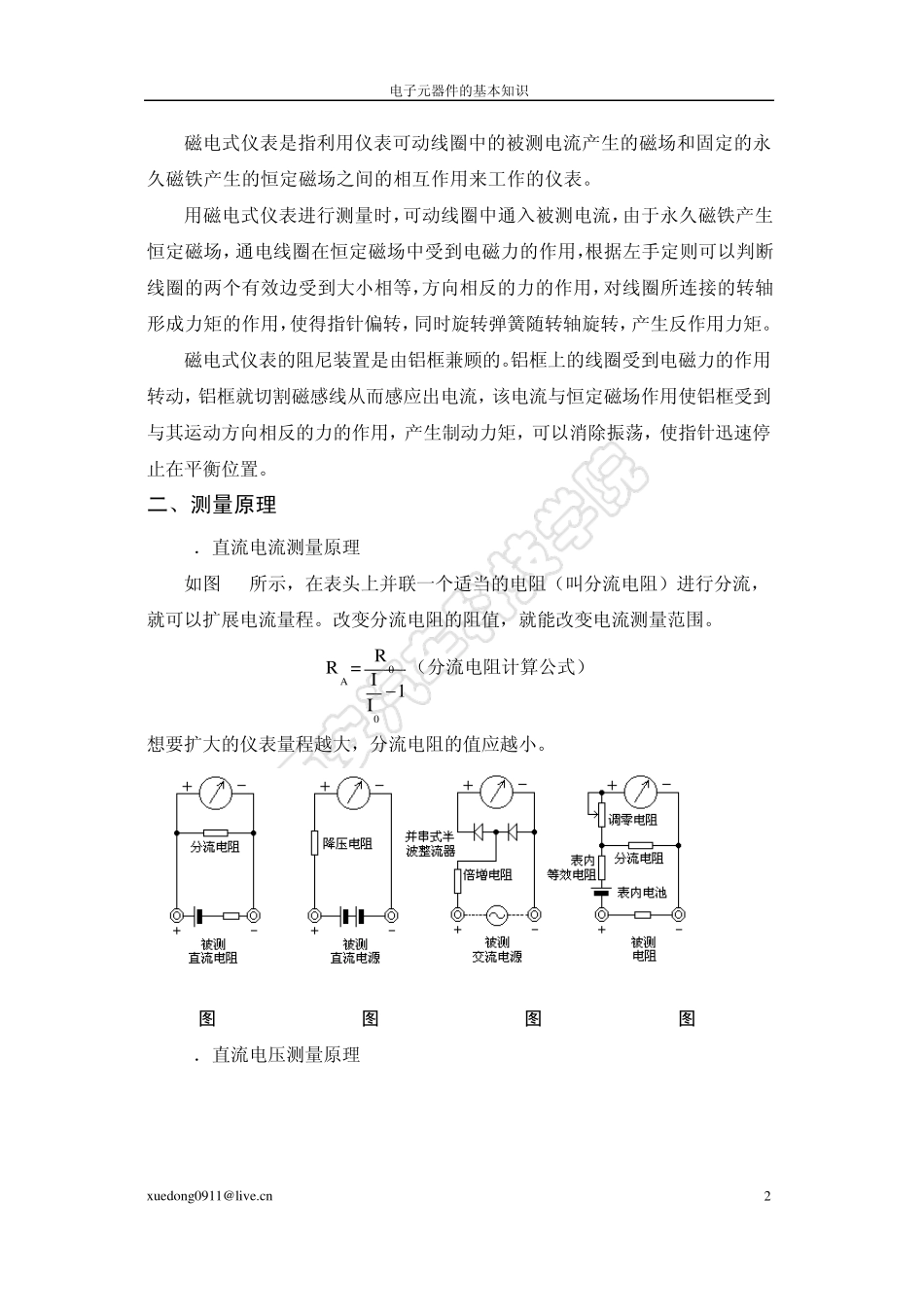

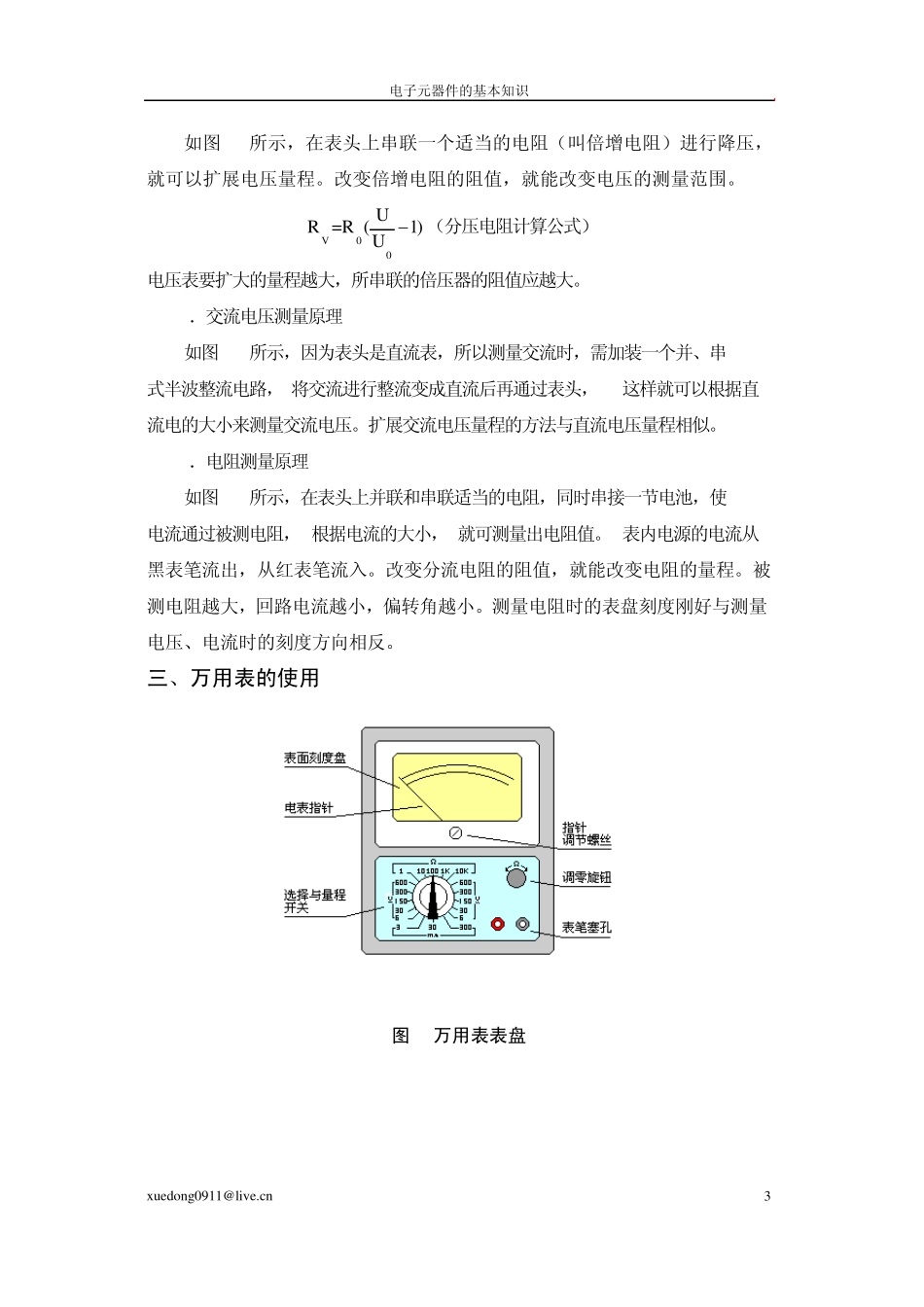

电子元器件的基本知识 x u edo n g0911@liv e.cn 1 万用表的原理与使用 “万用表”是万用电表的简称，它是我们电子制作中一个必不可少的工具。万用表能测量电流、电压、电阻，有的还可以测量三极管的放大倍数、频率、电容值、逻辑电位、分贝值等。万用表有很多种，现在最流行的有机械指针式和数字式万用表（如图 1示）。它们各有优点。对于电子初学者，建议使用指针式万用表，因为它对我们熟悉一些电子知识原理很有帮助。下面我们介绍机械指针式万用表的原理和使用方法。 图1 数字式万用表 万用表采用的主要原理有 OL，分流原理，分压原理。 一、磁电式仪表的基本原理 模拟式万用表由磁电式微安表、测量电路、转换开关等几大部分组成。万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或分压，从而测出电路中的电流、电压和电阻。图 2为磁电式仪表的结构。 图2 磁电式仪表的结构 电子元器件的基本知识 x u edo n g0911@liv e.cn 2 磁电式仪表是指利用仪表可动线圈中的被测电流产生的磁场和固定的永久磁铁产生的恒定磁场之间的相互作用来工作的仪表。 用磁电式仪表进行测量时，可动线圈中通入被测电流，由于永久磁铁产生恒定磁场，通电线圈在恒定磁场中受到电磁力的作用，根据左手定则可以判断线圈的两个有效边受到大小相等，方向相反的力的作用，对线圈所连接的转轴形成力矩的作用，使得指针偏转，同时旋转弹簧随转轴旋转，产生反作用力矩。 磁电式仪表的阻尼装置是由铝框兼顾的。铝框上的线圈受到电磁力的作用转动，铝框就切割磁感线从而感应出电流，该电流与恒定磁场作用使铝框受到与其运动方向相反的力的作用，产生制动力矩，可以消除振荡，使指针迅速停止在平衡位置。 二、测量原理 1．直流电流测量原理 如图 3a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。 0A0RR = I1I （分流电阻计算公式） 想要扩大的仪表量程越大，分流电阻的值应越小。 图 3a 图 3b 图 3c 图 3d 2．直流电压测量原理 电子元器件的基本知识 x u edo n g0911@liv e.cn 3 如图3b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测...
