万用表的课程设计

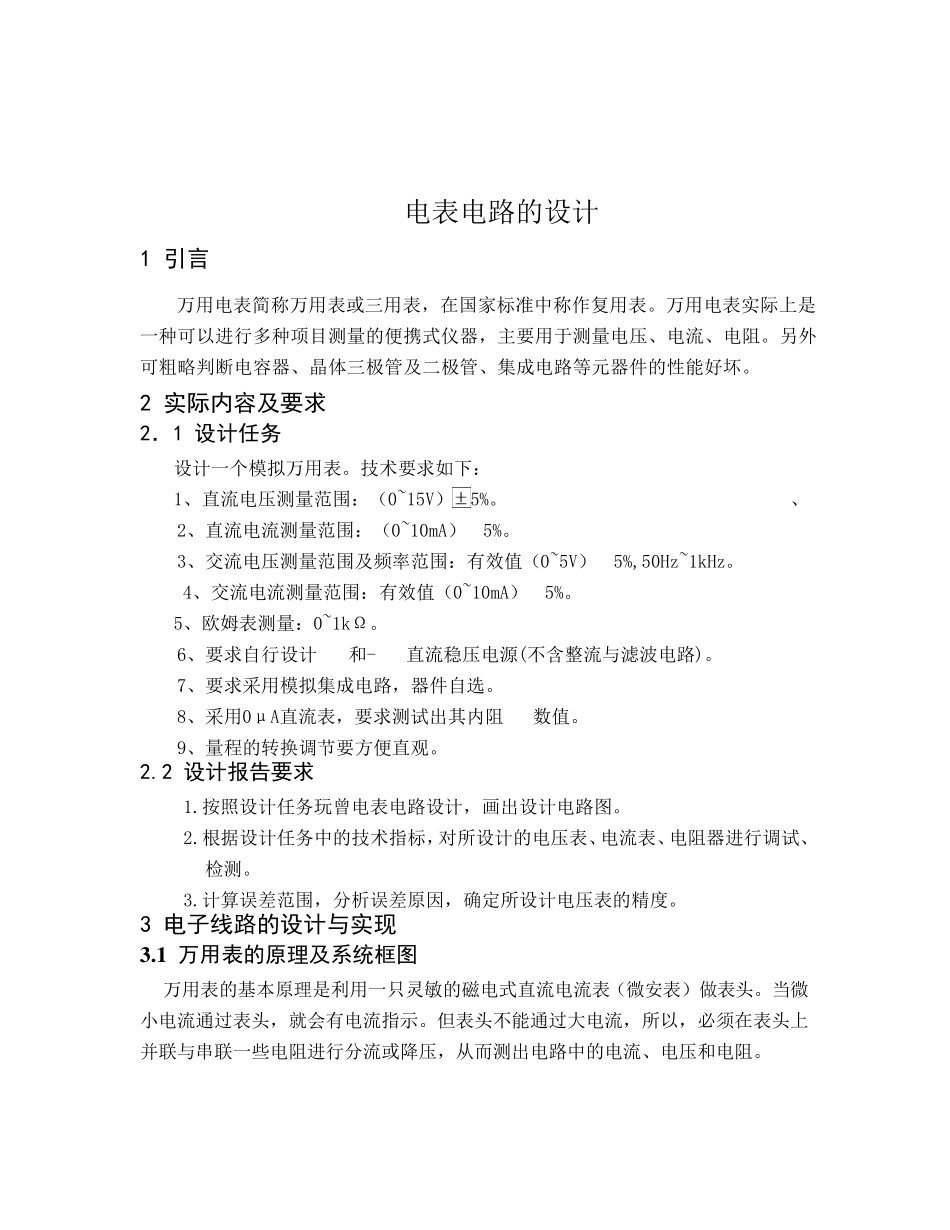

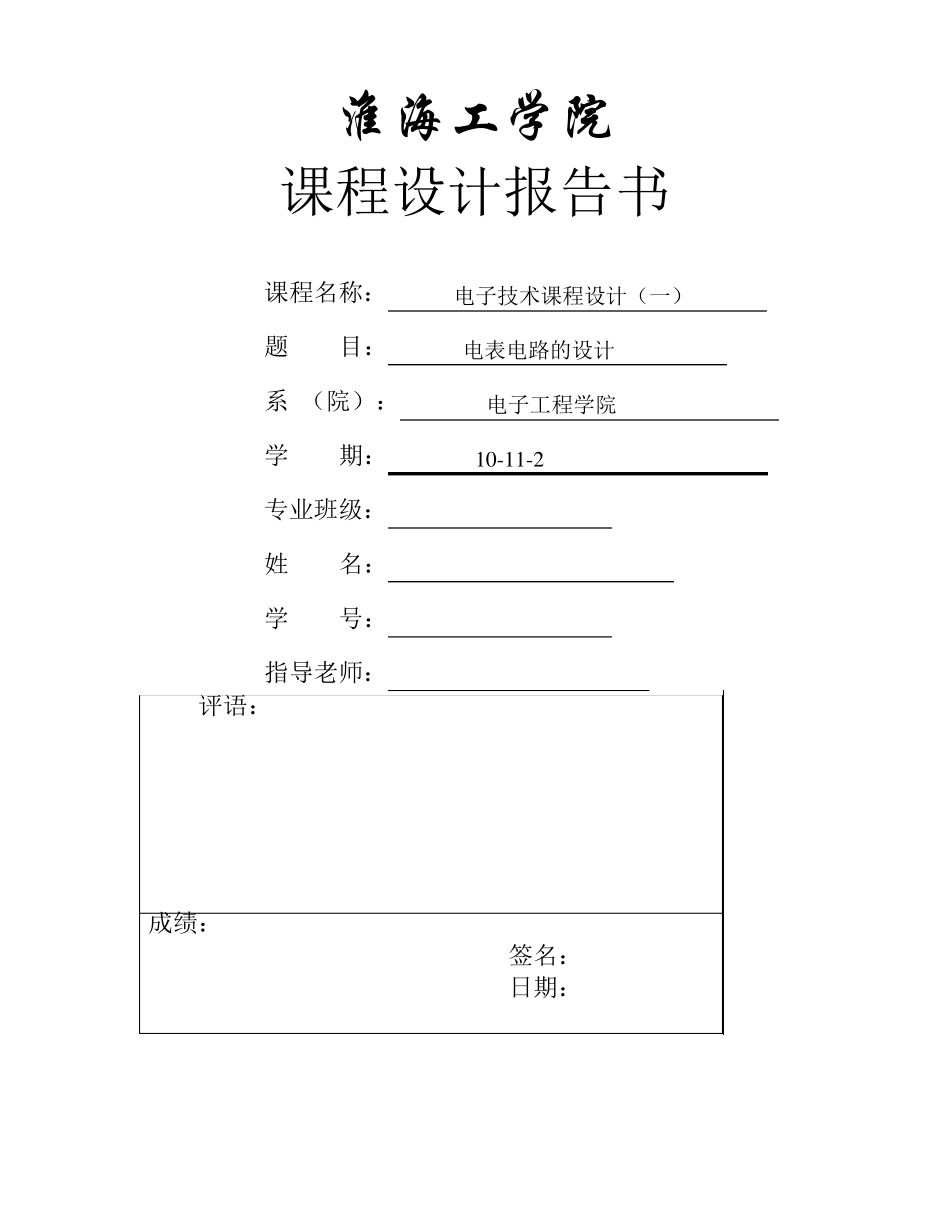

淮 海 工 学 院 课程设计报告书 课程名称： 电子技术课程设计（一） 题 目： 电表电路的设计 系 （院）： 电子工程学院 学 期： 1 0 -1 1 -2 专业班级： 姓 名： 学 号： 指导老师： 评语： 成绩： 签名： 日期： 电表电路的设计 1 引言 万用电表简称万用表或三用表，在国家标准中称作复用表。万用电表实际上是一种可以进行多种项目测量的便携式仪器，主要用于测量电压、电流、电阻。另外可粗略判断电容器、晶体三极管及二极管、集成电路等元器件的性能好坏。 2 实际内容及要求 2．1 设计任务 设计一个模拟万用表。技术要求如下： 1、直流电压测量范围：（0~15V）5%。 、 2、直流电流测量范围：（0~10mA）5%。 3、交流电压测量范围及频率范围：有效值（0~5V）5%,50Hz~1kHz。 4、交流电流测量范围：有效值（0~10mA）5%。 5、欧姆表测量：0~1kΩ。 6、要求自行设计和-直流稳压电源(不含整流与滤波电路)。 7、要求采用模拟集成电路，器件自选。 8、采用0μA直流表，要求测试出其内阻数值。 9、量程的转换调节要方便直观。 2.2 设计报告要求 1.按照设计任务玩曾电表电路设计，画出设计电路图。 2.根据设计任务中的技术指标，对所设计的电压表、电流表、电阻器进行调试、检测。 3.计算误差范围，分析误差原因，确定所设计电压表的精度。 3 电子线路的设计与实现 3 .1 万用表的原理及系统框图 万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就 会 有电流指示 。但 表头不能通过大 电流，所以，必 须 在表头上并 联 与串 联 一些 电阻进行分流或降 压，从 而 测出电路中的电流、电压和电阻。 3.1.1直流电压表 如图为同相输入、高精度直流电压表原理图。图中R2为头内阻与外接串联电阻之和。 在理想条件下，图中表头电流I与被测电压UI的关系为 I=Ui/R1 直 流 电压档 交 流 电流档 欧姆档 直 流 电流档 电源电路 直 流 电流 测 量电路 直 流 电压 测 量电路 交 流 电流 测 量电路 交 流 电压 测 量电路 电 阻 测量电路 交流电压档 由此可见，表头中电流与表头参数及串联电阻无关，只要改变R1可进行量程切换。 取R1=1K R2=2K 当输入电压Ui=15V 10V 5V时，测量其实际值，并与理论值相比，算出相对误差。 3.1.2直流电流表 如图为直流电流表电原理图。因组件的开环增益 Ao很大，所以U+=...
