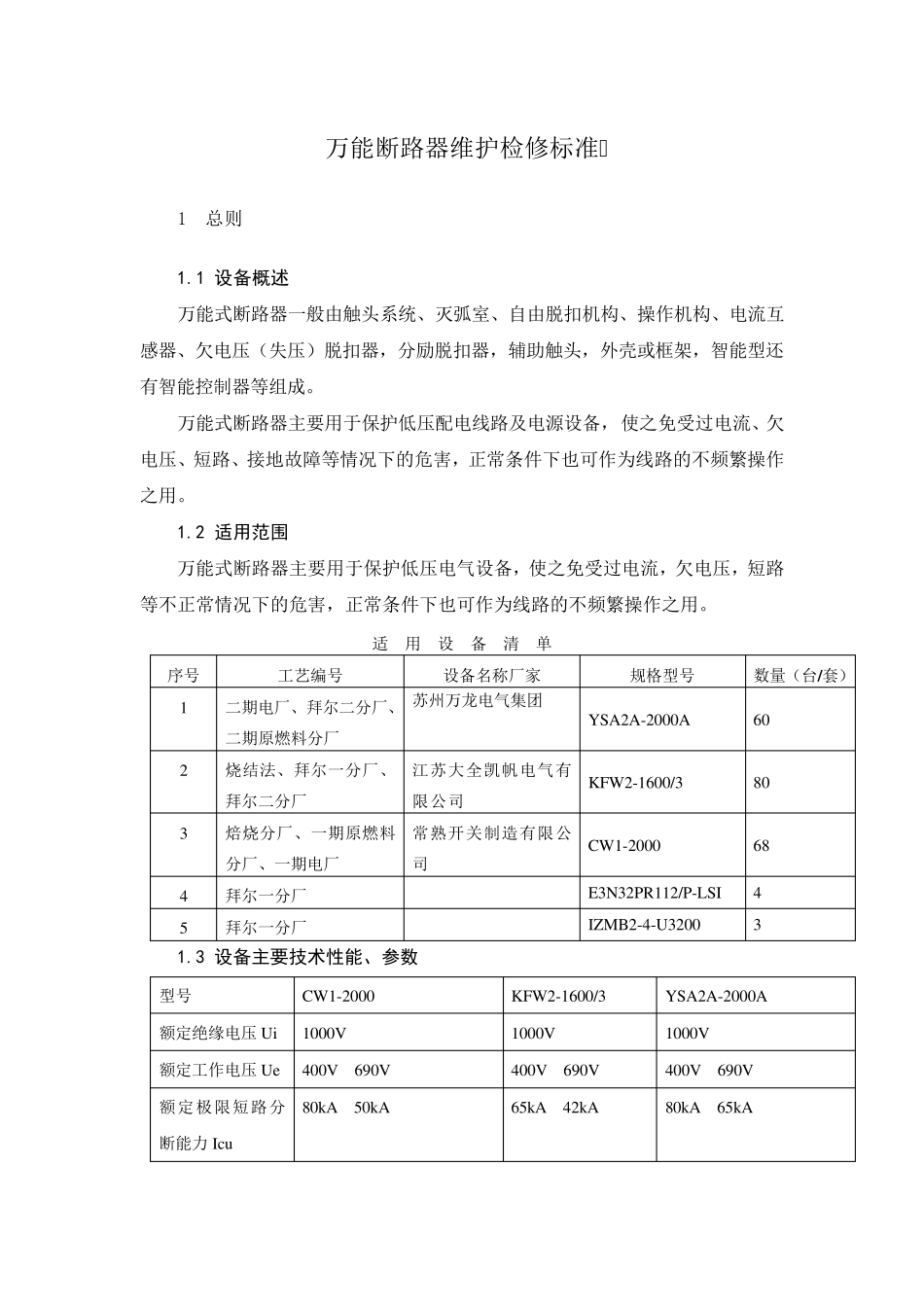

万能断路器维护检修标准

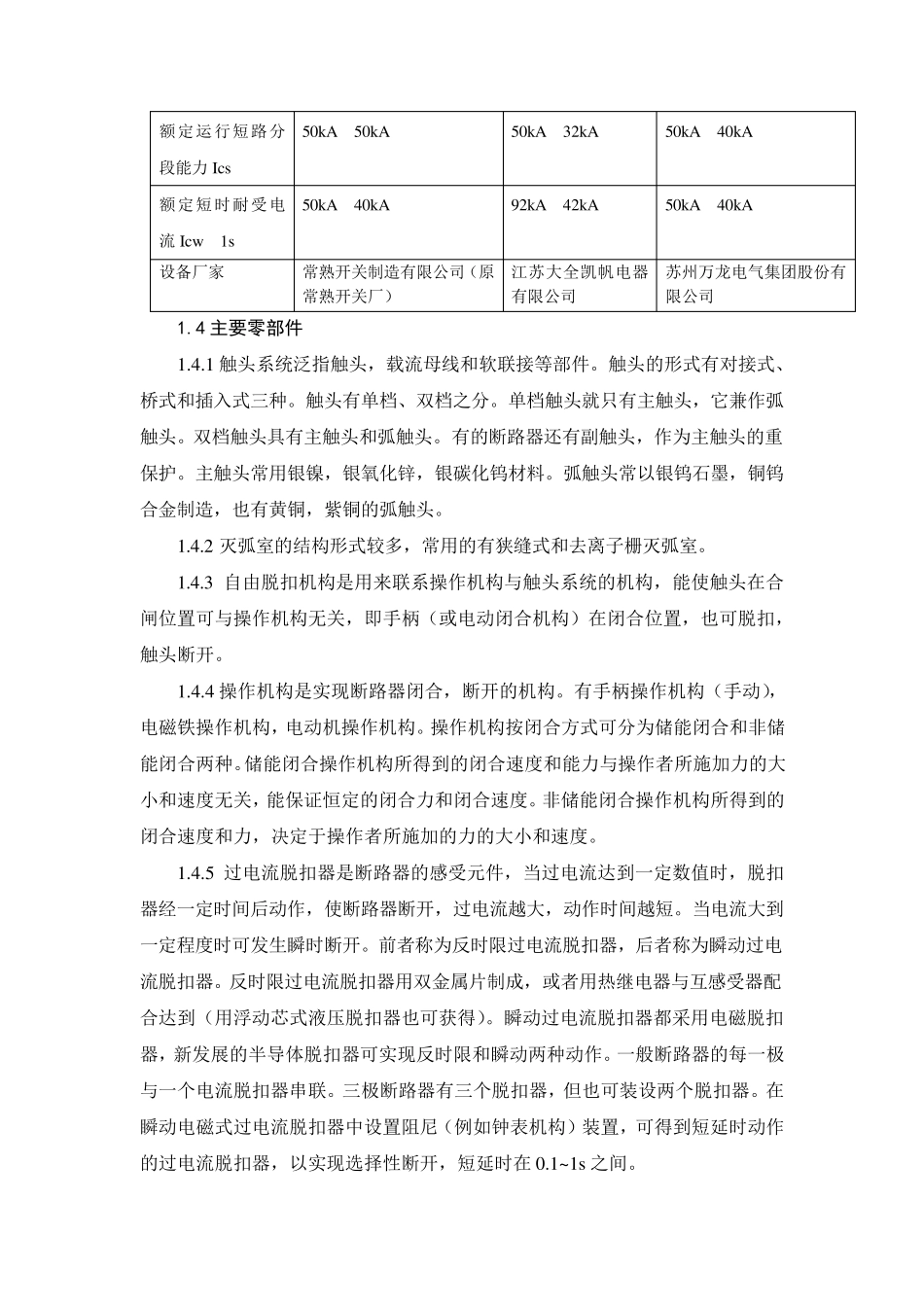

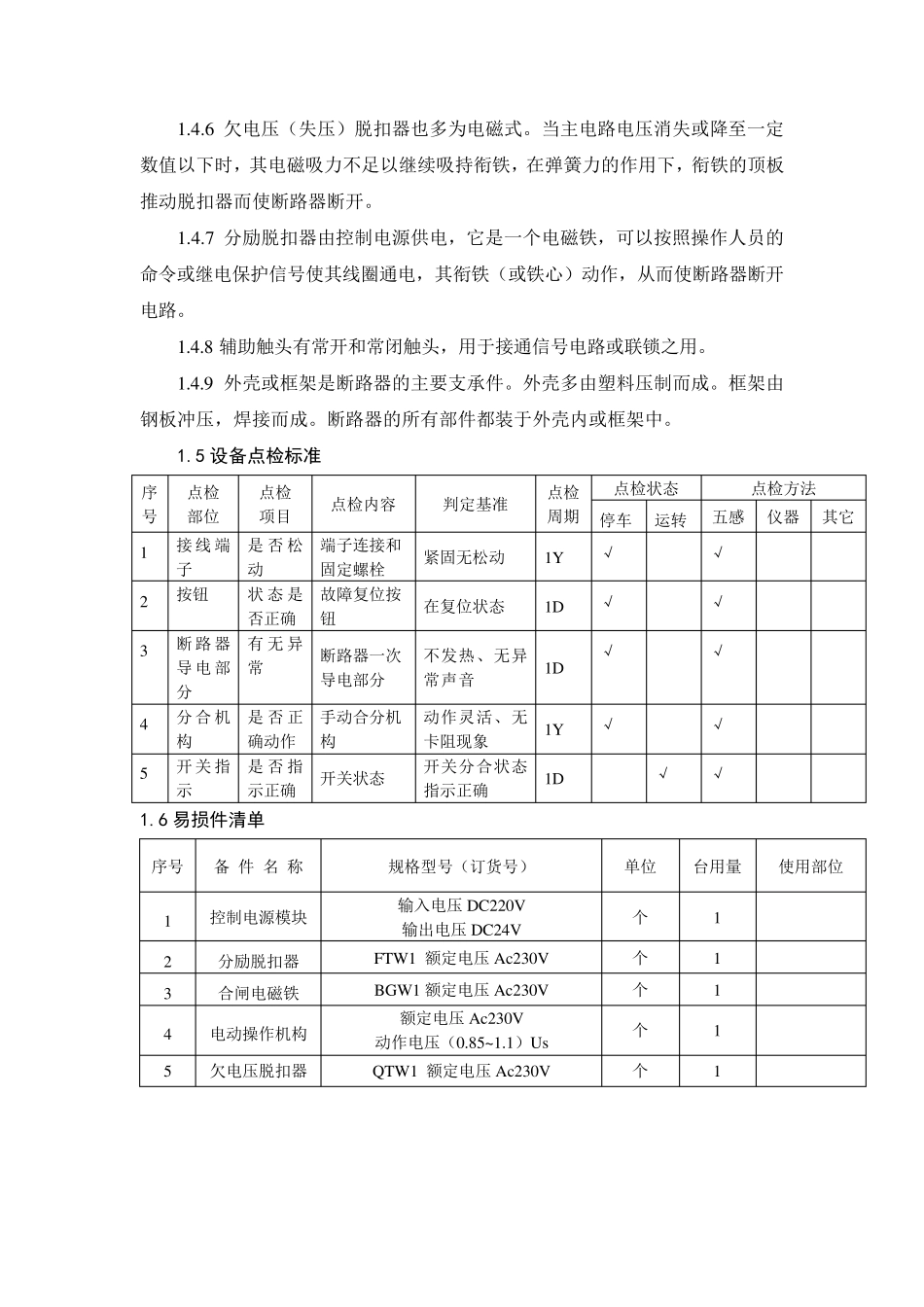

万能断路器维护检修标准 1 总则 1.1 设备概述 万能式断路器一般由触头系统、灭弧室、自由脱扣机构、操作机构、电流互感器、欠电压（失压）脱扣器，分励脱扣器，辅助触头，外壳或框架，智能型还有智能控制器等组成。 万能式断路器主要用于保护低压配电线路及电源设备，使之免受过电流、欠电压、短路、接地故障等情况下的危害，正常条件下也可作为线路的不频繁操作之用。 1.2 适用范围 万能式断路器主要用于保护低压电气设备，使之免受过电流，欠电压，短路等不正常情况下的危害，正常条件下也可作为线路的不频繁操作之用。 适 用 设 备 清 单 序号 工艺编号 设备名称厂家 规格型号 数量（台/套） 1 二期电厂、拜尔二分厂、二期原燃料分厂 苏州万龙电气集团 YSA2A-2000A 60 2 烧结法、拜尔一分厂、拜尔二分厂 江苏大全凯帆电气有限公司 KFW2-1600/3 80 3 焙烧分厂、一期原燃料分厂、一期电厂 常熟开关制造有限公司 CW1-2000 68 4 拜尔一分厂 E3N32PR112/P-LSI 4 5 拜尔一分厂 IZMB2-4-U3200 3 1.3 设备主要技术性能、参数 型号 CW1-2000 KFW2-1600/3 YSA2A-2000A 额定绝缘电压 Ui 1000V 1000V 1000V 额定工作电压 Ue 400V 690V 400V 690V 400V 690V 额定极限短路分断能力 Icu 80k A 50k A 65k A 42k A 80k A 65k A 额定运行短路分段能力Ics 50kA 50kA 50kA 32kA 50kA 40kA 额定短时耐受电流Icw 1s 50kA 40kA 92kA 42kA 50kA 40kA 设备厂家 常熟开关制造有限公司（原常熟开关厂） 江苏大全凯帆电器有限公司 苏州万龙电气集团股份有限公司 1.4 主要零部件 1.4.1 触头系统泛指触头，载流母线和软联接等部件。触头的形式有对接式、桥式和插入式三种。触头有单档、双档之分。单档触头就只有主触头，它兼作弧触头。双档触头具有主触头和弧触头。有的断路器还有副触头，作为主触头的重保护。主触头常用银镍，银氧化锌，银碳化钨材料。弧触头常以银钨石墨，铜钨合金制造，也有黄铜，紫铜的弧触头。 1.4.2 灭弧室的结构形式较多，常用的有狭缝式和去离子栅灭弧室。 1.4.3 自由脱扣机构是用来联系操作机构与触头系统的机构，能使触头在合闸位置可与操作机构无关，即手柄（或电动闭合机构）在闭合位置，也可脱扣，触头断开。 1.4.4 操作机构是实现断路器闭合，断开的机构。有手柄操作机构（手动），电磁铁操作机构，电动机操作机构。操作机构按闭合...
