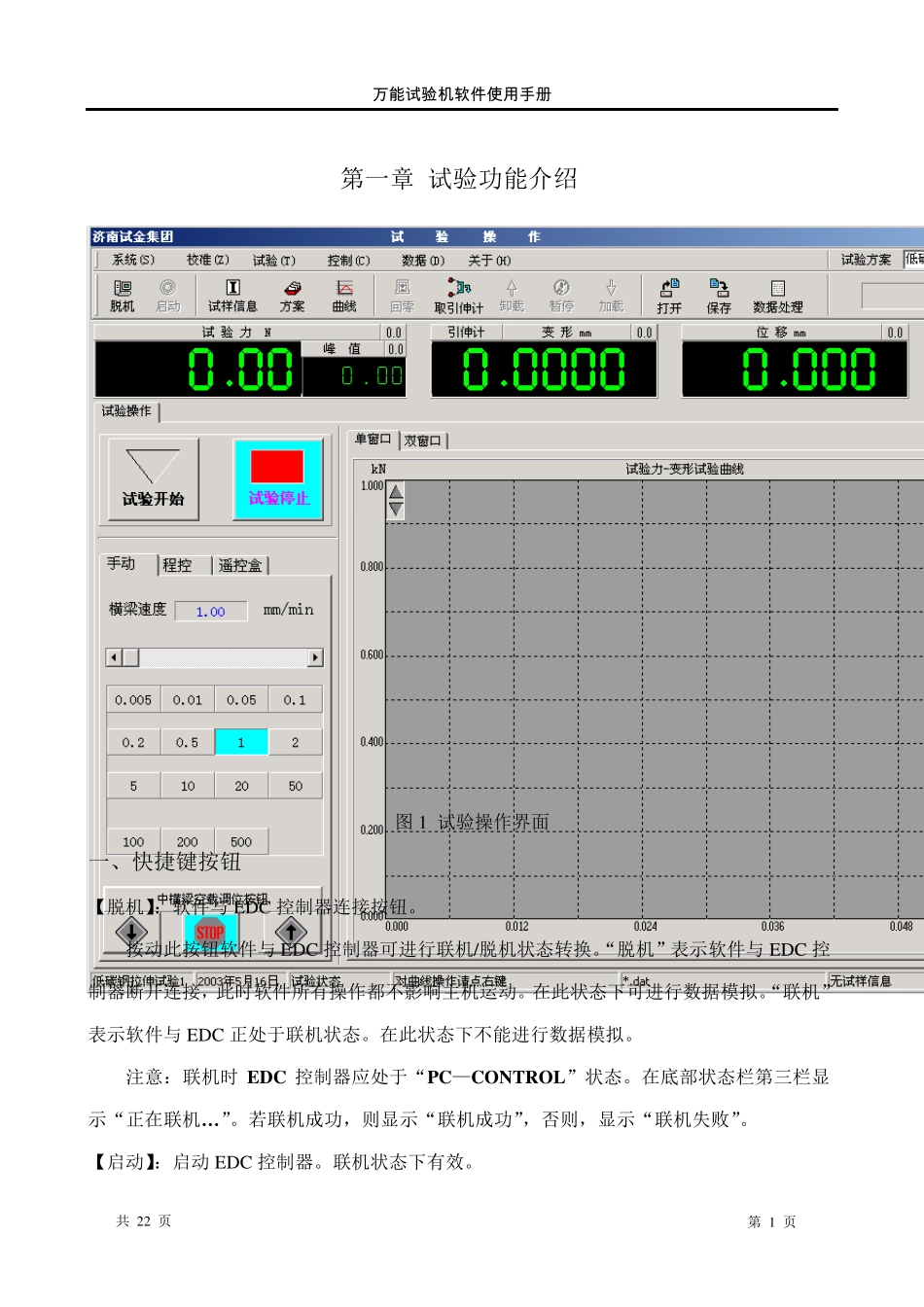

万能试验机软件使用手册 共 22 页 第 1 页 第一章 试验功能介绍 图1 试验操作界面 一、快捷键按钮 【脱机】：软件与EDC 控制器连接按钮。 按动此按钮软件与EDC 控制器可进行联机/脱机状态转换。“脱机”表示软件与EDC 控制器断开连接，此时软件所有操作都不影响主机运动。在此状态下可进行数据模拟。“联机”表示软件与EDC 正处于联机状态。在此状态下不能进行数据模拟。 注意：联机时EDC 控制器应处于“PC—CONTROL”状态。在底部状态栏第三栏显示“正在联机…”。若联机成功，则显示“联机成功”，否则，显示“联机失败”。 【启动】：启动EDC 控制器。联机状态下有效。 万能试验机软件使用手册 共 22 页 第 2 页 【方案】：修改或调入试验方案。详见第四章“试验方案”。 【试样信息】：输入试样信息。详见第六章“试样信息输入”。 【曲线】：设置曲线坐标、坐标类型、及坐标变化增量。 【回零】：试验正式开始前，试验力回零处理。 【取引伸计】：人工干预取引伸计按钮。只有在试验方案中“测变形方式”选择了“引伸计”时有效。按下后表示可取引伸计。此时变形用位移的增量代替。 【加载】：试验开始后“手动控制”方式有效。加载方式，运动速度由手动速度选择面板决定。 【卸载】：试验开始后“手动控制”方式有效。卸载方式，运动速度由手动速度选择面板决定。 【暂停】：试验开始后“手动控制”方式有效。横梁运动暂停。 【保存】：保存试验结果。 【打开】：脱机状态下有效。读入已做的试验数据，模拟已读入的试验数据的试验过程。 【数据处理】：进入数据处理界面。对试验结果进行分析及报表打印。 引伸计状态显示面板 右边面板显示试验过程中是否可（已）取下引伸计以及是否处于试验力过载状态。 【退出】：退出软件，返回 W INDOW S 桌面。 二、系统菜单 “系统”项： “选择串口”：显示（设置）EDC 控制器与计算机相连的串行通讯口及通讯波特率。只有设备管理人员才能改变设置。 “机器参数”：显示（设置）设备的相关参数。 万能试验机软件使用手册 共 22 页 第 3 页 图2 机器参数界面 “登陆”：改变软件操作的管理权限。 图3 登陆界面 操作人员分为“操作员”“管理人员”。操作员不用口令，其它必须输入口令密码。 “注册”：软件注册，软件必须经过注册后才能使用。 “退出”：退出软件，返回 Window s 桌面。 “校准”项 “负荷校准”，“变形校准”...
