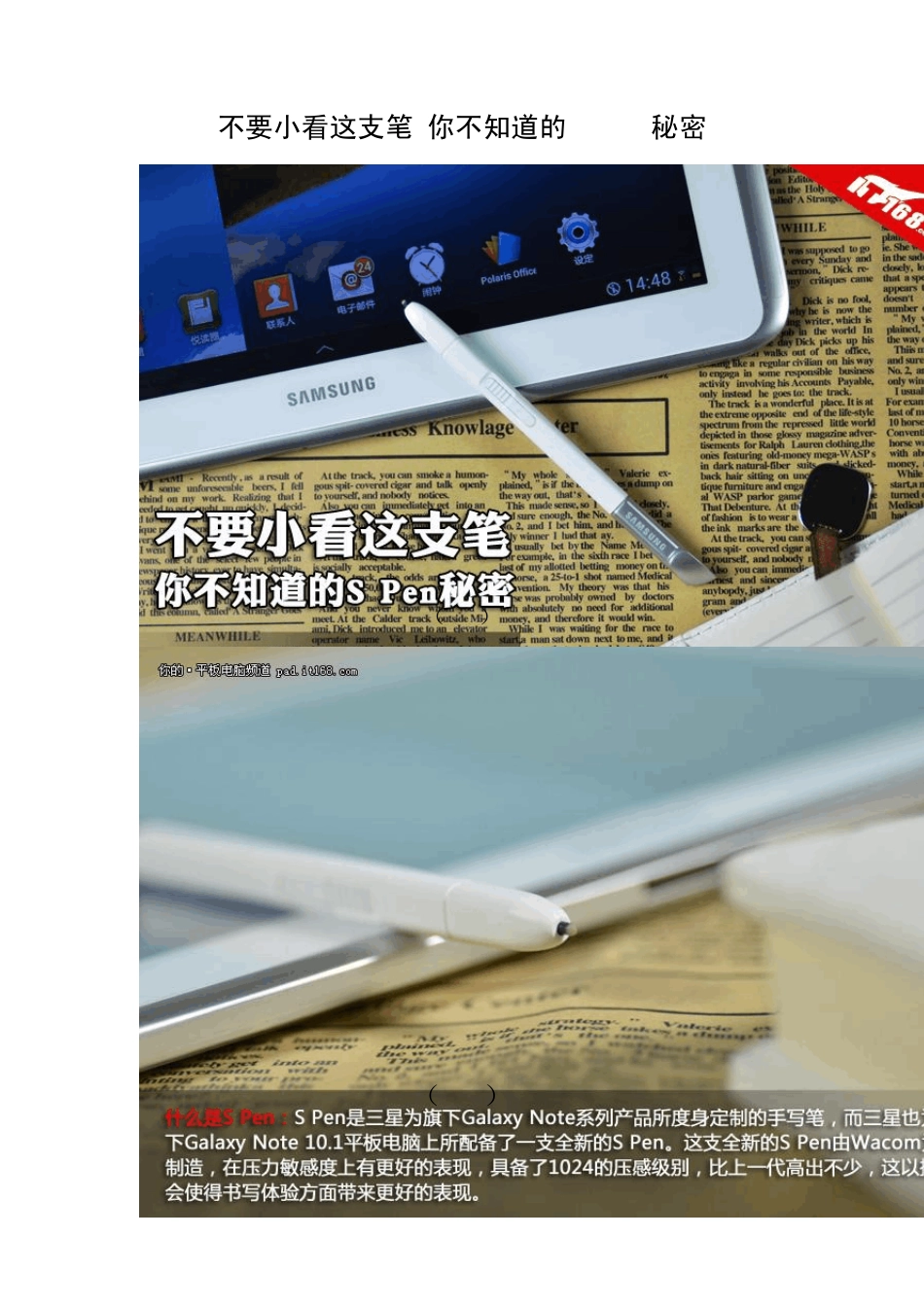

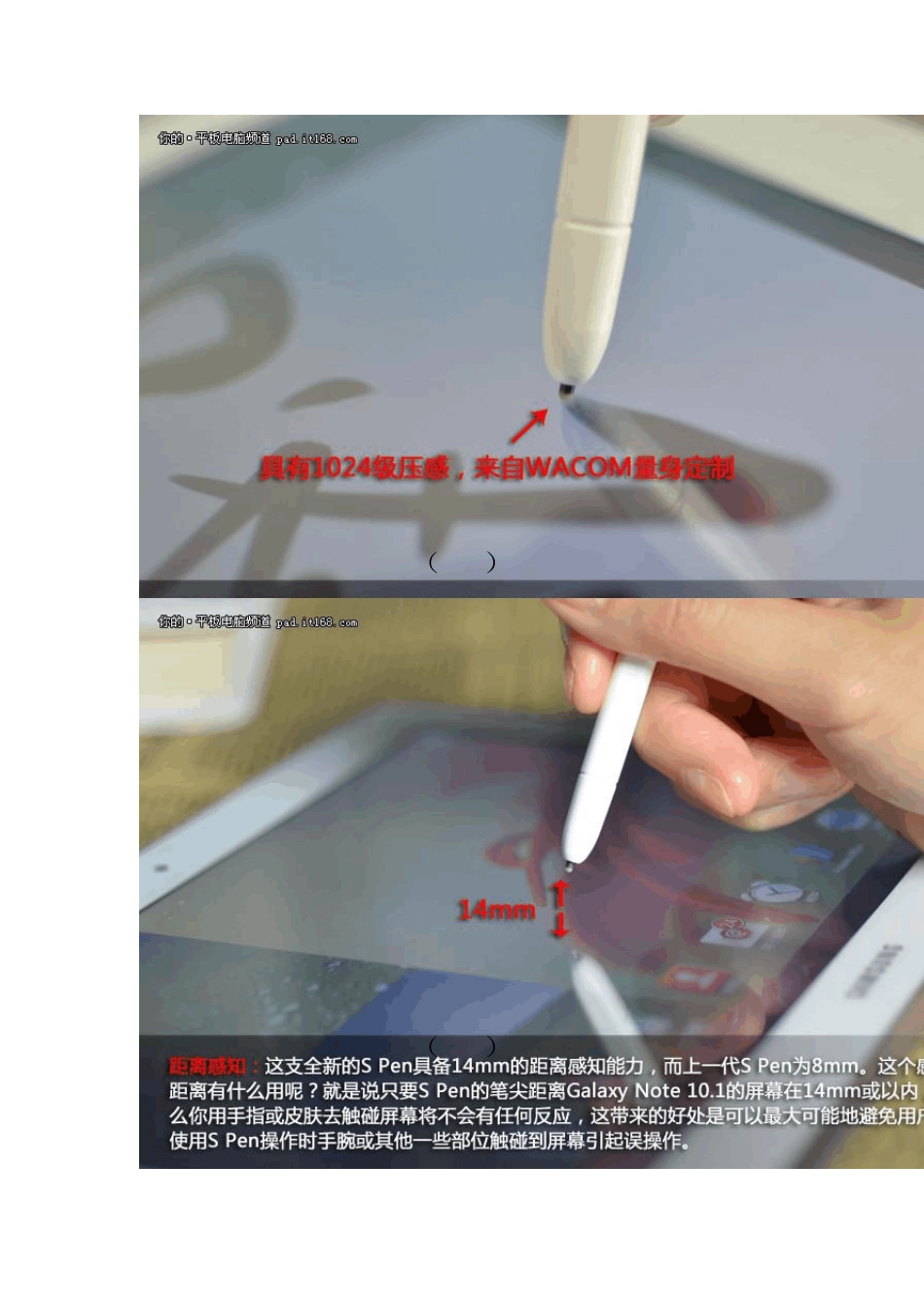

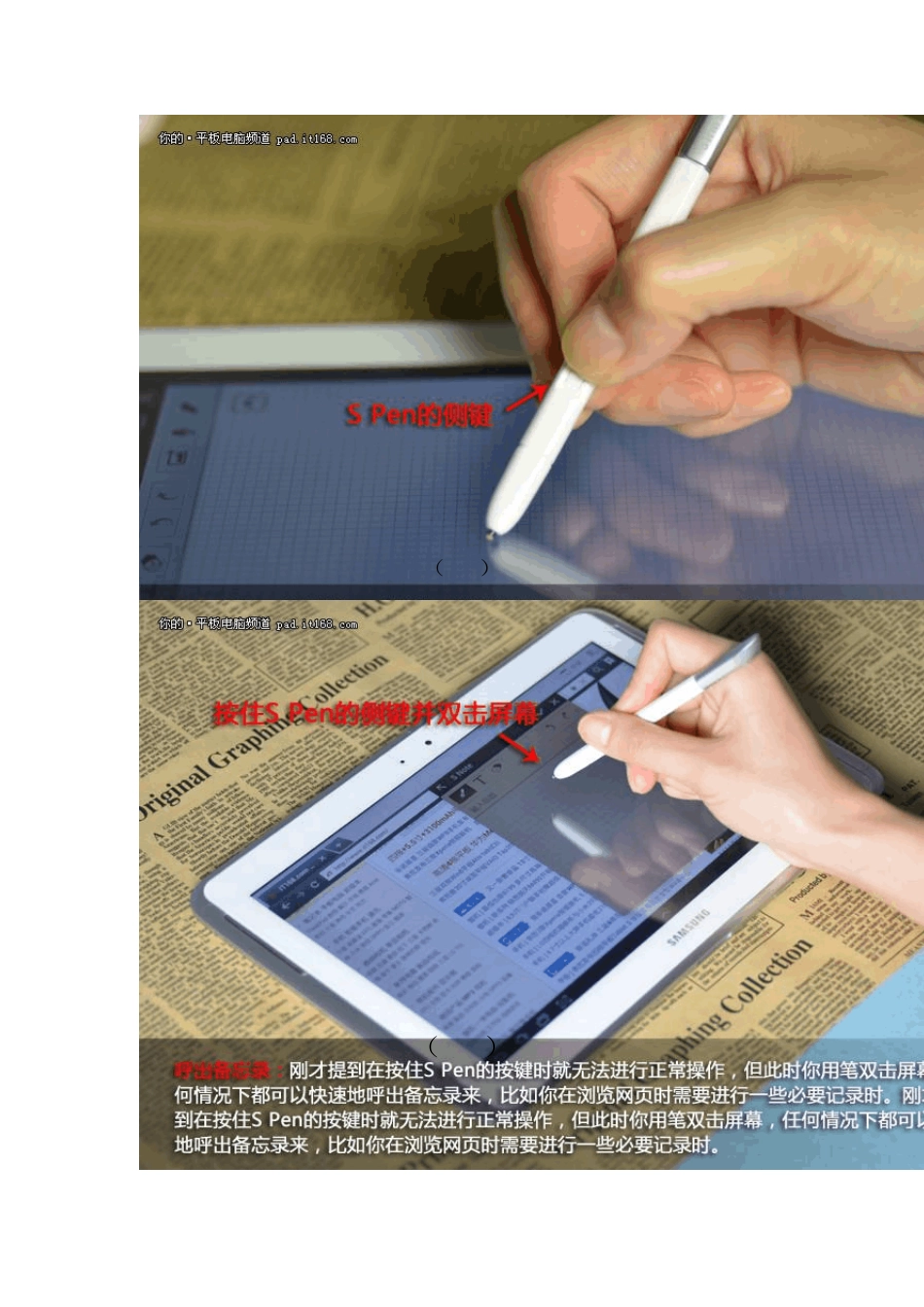

不要小看这支笔 你不知道的 S Pen秘密 （1/8） （2/8） （3/8） （4/8） （5/8） （6/8） （7/8） 三星的 S Pen工作原理 三星手机和平板上有一个叫S Pen的手写笔，可以在电容屏上写字，但是S Pen的笔尖非常细，并不像普通的电容笔那样的触笔头，这究竟是什么技术？什么原理？ S Pen 手写笔和电磁笔原理 SPen 简介 三星在Galax y Note 手机上首次引入的手写技术，让电容触控屏的手机也能拥有精确的手写功能，同时配合强力的APP，实现很多单纯触控不能或不方便实现的应用。对于一款5.3 英寸的手机来说，其SPen 技术是赢得众多消费者青睐的重要因素。通过SPen，用户可以方便地操控手机，还能够完成绘画、批注等普通智能手机无法完成的任务，因此，Galax y Note10.1 成为了最火爆的Android 平板，才发布的Galax y Note2 备受关注。下面就让我们来详细了解一下 SPen。电磁感应成就 SPen 在Galax y Note 推出之际，三星就用广告解释了 SPen的作用，在广告中，通过SPen 用户能够随意写画、编辑照片、编辑备忘录甚至是PPT，以及通过一系列的手势控制手机。一开始，大家都奇怪既然手机屏幕已经支持手指触控操作，为什么还要加入手写笔这一元素，等到很多用户尝试过SPen 后才发现原来SPen 有着手指触控不具备的高精度、高分辨率以及更易操控诸多优势。 而这诸多的优势其实都来自于Wacom 的EMR 技术(Electro Magnetic Resonance technology 电磁感应技术)，这样采用该技术 的触控屏也被称为电磁式触控屏。和我们常见的电容屏或电阻屏不同，其基本原理是通过一支电磁笔发射电磁信号，和显示屏幕背后的电磁感应板进行交互，当电磁笔靠近触控屏时，触控屏后面的电磁感应板会感应到笔的电磁信号从而使电磁感应板下的感应线产生变化，根据水平方向和垂直方向的天线阵列接收信号，通过磁通量的变化计算获得笔所在的X、Y 坐标位置。 而且由于电磁笔拥有纵向的压力感应器，当用户通过电磁笔写画的时候，当笔尖受力的时候，压力通过笔芯传递到压力感应器，压力的变化导致电磁笔发出的电磁信号发生变化，电磁感应板能够根据感应信号显现出不同的压感，所以特别适合手写以及绘画。 电磁笔结构 无源的SPen 最初的电磁感应技术为了感应到手写板上笔的坐标，不得不采用接线或内置电池的方式为笔提供电源，以便笔上的电子回路能够发出信号。但通过连接线供电会妨碍用户的使用，而内置电池的电磁笔则需要经常更换电...
