三极管习题汇总VIP专享

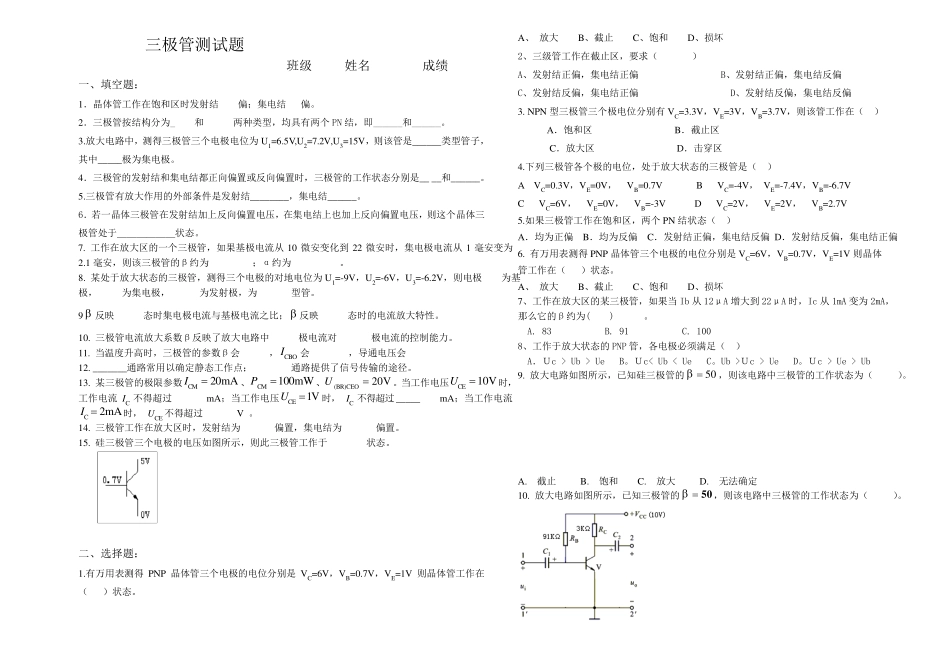

三极管测试题 班级 姓名 成绩 一、填空题： 1．晶体管工作在饱和区时发射结 偏；集电结 偏。 2．三极管按结构分为_ 和 两种类型，均具有两个PN 结，即______和______。 3.放大电路中，测得三极管三个电极电位为U1=6.5V,U2=7.2V,U3=15V，则该管是______类型管子，其中_____极为集电极。 4．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是__ __和______。 5.三极管有放大作用的外部条件是发射结________，集电结______。 6．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处于＿＿＿＿＿＿状态。 7. 工作在放大区的一个三极管，如果基极电流从10 微安变化到22 微安时，集电极电流从1 毫安变为2.1 毫安，则该三极管的β约为 ；α约为 。 8. 某处于放大状态的三极管，测得三个电极的对地电位为U1=-9V，U2=-6V，U3=-6.2V，则电极 为基极， 为集电极， 为发射极，为 型管。 9  反映 态时集电极电流与基极电流之比； 反映 态时的电流放大特性。 10. 三极管电流放大系数β反映了放大电路中 极电流对 极电流的控制能力。 11. 当温度升高时，三极管的参数β会 ，CBOI会 ，导通电压会 12. _______通路常用以确定静态工作点； 通路提供了信号传输的途径。 13. 某三极管的极限参数m A20CM I、m W100CM P、V20(BR)CEO U。当工作电压V10CE U时，工作电流IC 不得超过 m A；当工作电压 V1CE U时， IC 不得超过_____ m A；当工作电流m A2C I时， U CE 不得超过 V 。 14. 三极管工作在放大区时，发射结为 偏置，集电结为 偏置。 15. 硅三极管三个电极的电压如图所示，则此三极管工作于 状态。 二、选择题： 1.有万用表测得PNP 晶体管三个电极的电位分别是VC=6V，VB=0.7V，VE=1V 则晶体管工作在（ ）状态。 A、 放大 B、截止 C、饱和 D、损坏 2、三级管工作在截止区，要求（ ） A、发射结正偏，集电结正偏 B、发射结正偏，集电结反偏 C、发射结反偏，集电结正偏 D、发射结反偏，集电结反偏 3. NPN 型三极管三个极电位分别有VC=3.3V，VE=3V，VB=3.7V，则该管工作在（ ） A．饱和区 B．截止区 C．放大区 D．击穿 区 4.下 列 三极管各 个极的电位，处于放大状态的三极管是（ ） A VC=0.3V，VE=0V， VB=0.7V B VC=-4V， VE=-7.4V，VB=-6.7V C VC=6V， VE=0V，...
