三极管共射放大电路(模电实验)

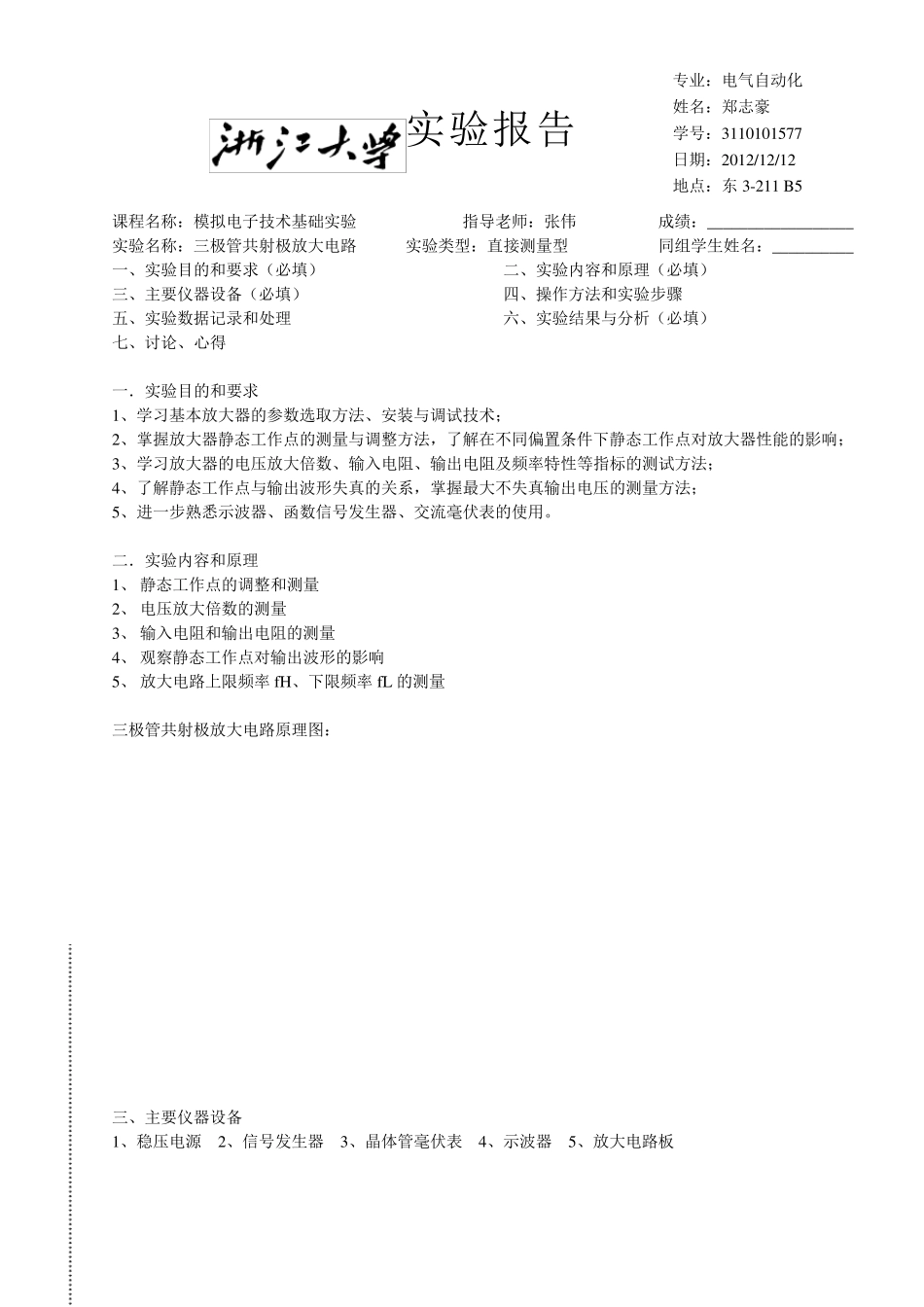

三极管共射放大电路(模电实验)_第1页
1/6

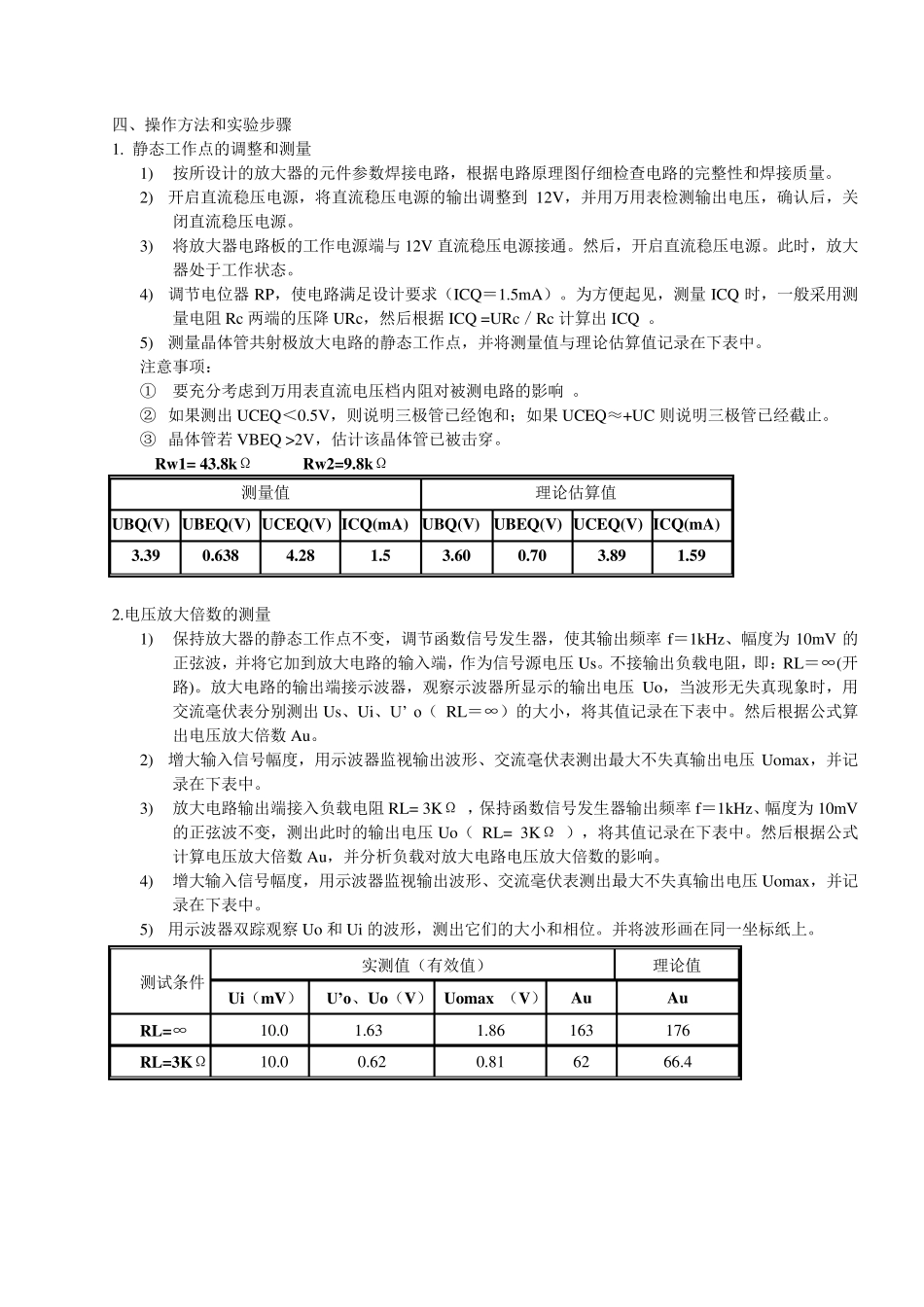

三极管共射放大电路(模电实验)_第2页
2/6

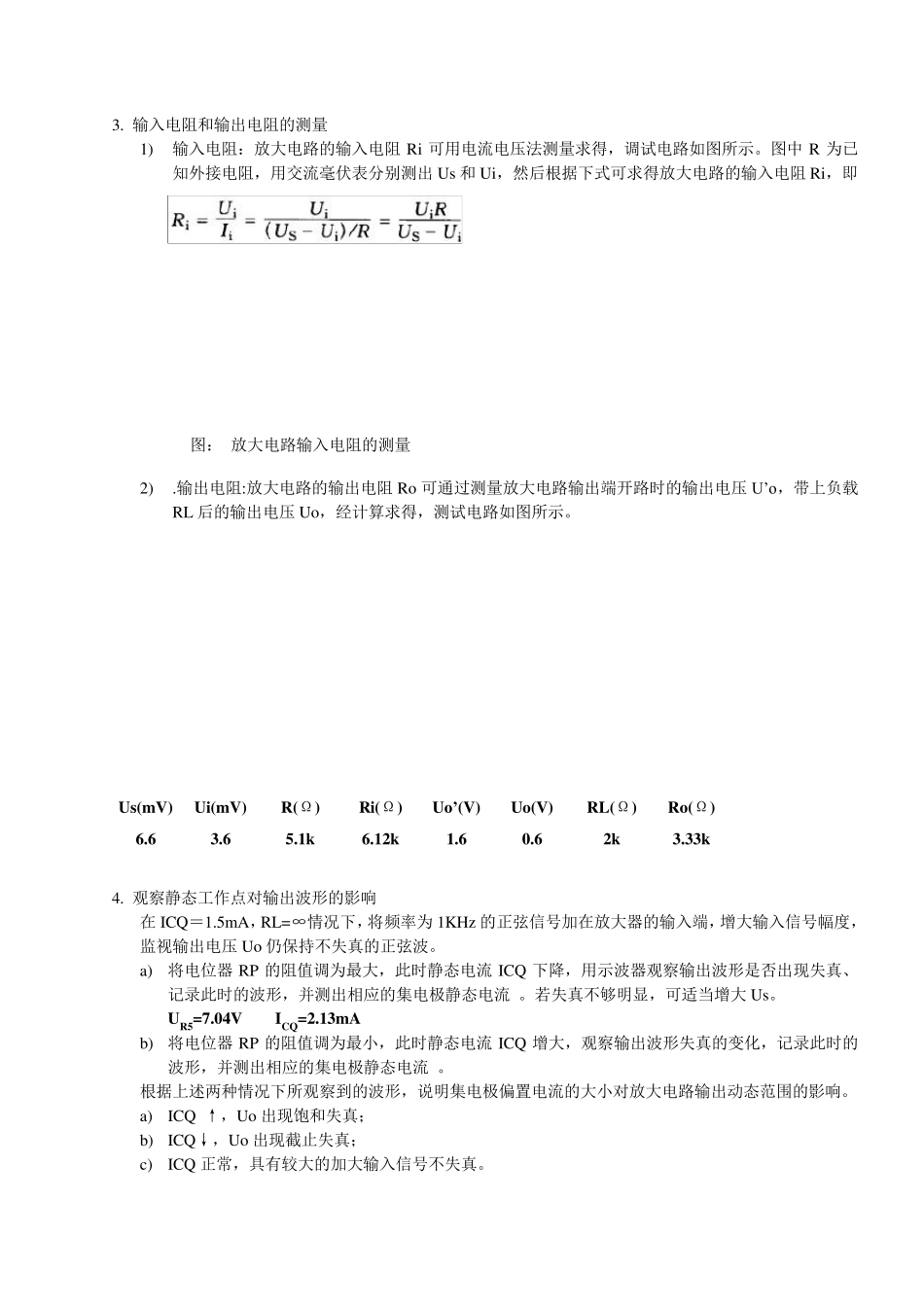

三极管共射放大电路(模电实验)_第3页
3/6
实验报告 课程名称:模拟电子技术基础实验 指导老师:张伟 成绩:__________________ 实验名称:三极管共射极放大电路 实验类型:直接测量型 同组学生姓名:__________ 一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、主要仪器设备(必填) 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析(必填) 七、讨论、心得 一.实验目的和要求 1、学习基本放大器的参数选取方法、安装与调试技术; 2、掌握放大器静态工作点的测量与调整方法,了解在不同偏置条件下静态工作点对放大器性能的影响; 3、学习放大器的电压放大倍数、输入电阻、输出电阻及频率特性等指标的测试方法; 4、了解静态工作点与输出波形失真的关系,掌握最大不失真输出电压的测量方法; 5、进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。 二.实验内容和原理 1、 静态工作点的调整和测量 2、 电压放大倍数的测量 3、 输入电阻和输出电阻的测量 4、 观察静态工作点对输出波形的影响 5、 放大电路上限 频率fH、下限 频率fL 的测量 三极管共射极放大电路原理图 : 三、主要仪器设备 1、稳 压电源 2、信号发生器 3、晶 体 管毫伏表 4、示波器 5、放大电路板 专 业 :电气 自 动 化 姓名:郑 志 豪 学号:3110101577 日 期 :2012/12/12 地 点:东 3-211 B5 四 、 操 作 方 法 和 实 验 步 骤 1. 静 态 工 作 点 的 调 整 和 测 量 1) 按 所 设 计 的 放 大 器 的 元 件 参 数 焊 接 电 路 , 根 据 电 路 原 理 图 仔 细 检 查 电 路 的 完 整 性 和 焊 接 质 量 。 2) 开 启 直 流 稳 压 电 源 , 将 直 流 稳 压 电 源 的 输 出 调 整 到12V, 并 用 万 用 表 检 测 输 出 电 压 , 确 认 后 , 关闭 直 流 稳 压 电 源 。 3) 将 放 大 器 电 路 板 的 工 作 电 源 端 与 12V 直 流 稳 压 电 源 接 通 。 然 后 , 开 启 直 流 稳 压 电 源 。 此 时 , 放 大器 处 于 工 作 状 态 。 4) 调 节 电 位 器 RP, 使 电 路 满 足 设 计 要 求 ( ICQ= 1.5mA) 。 为 方 便 起 见 , 测 量ICQ 时 , 一 般 采 用 测量 电 阻 Rc 两 端 的 压 降 URc, 然 后 根...
