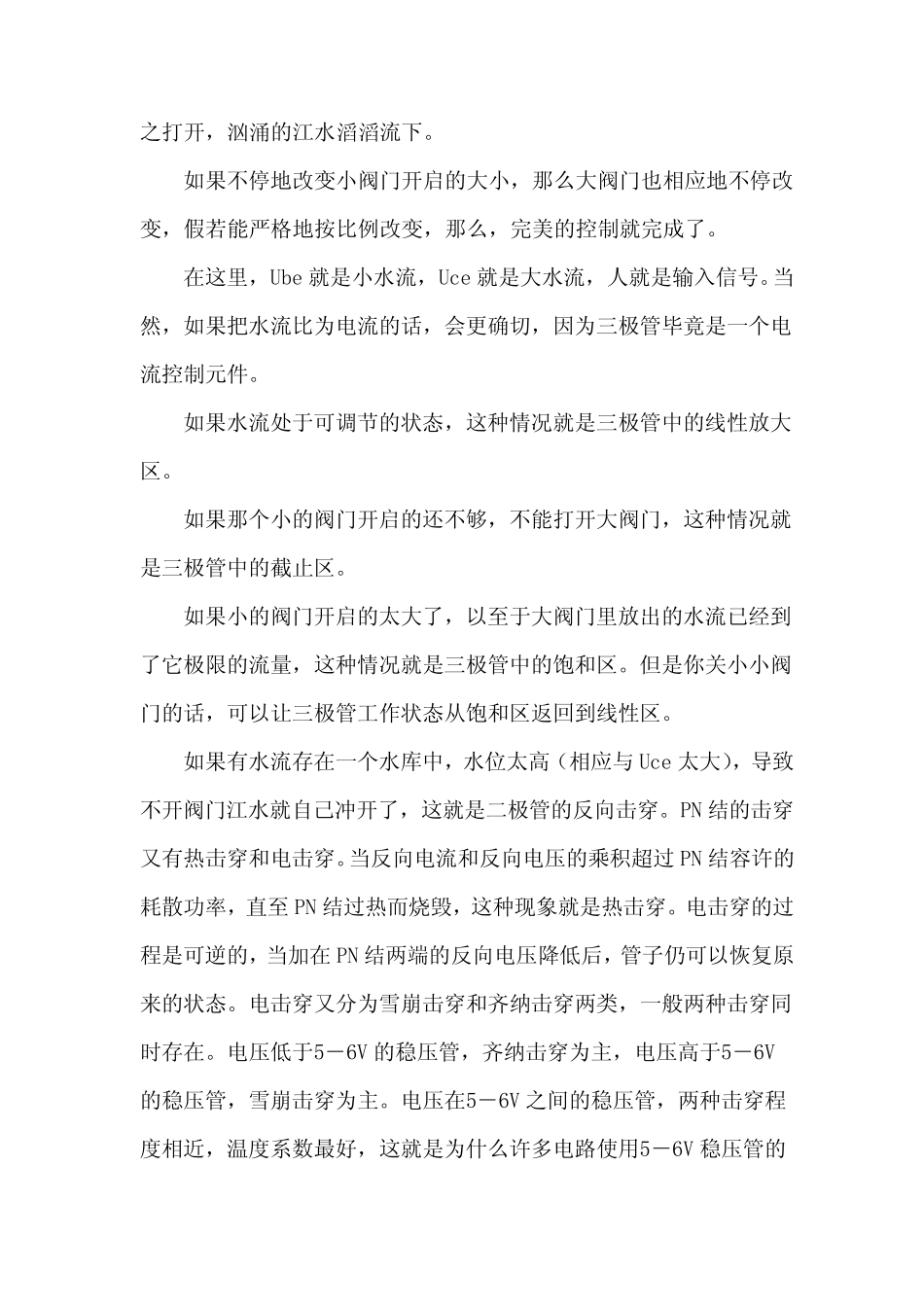

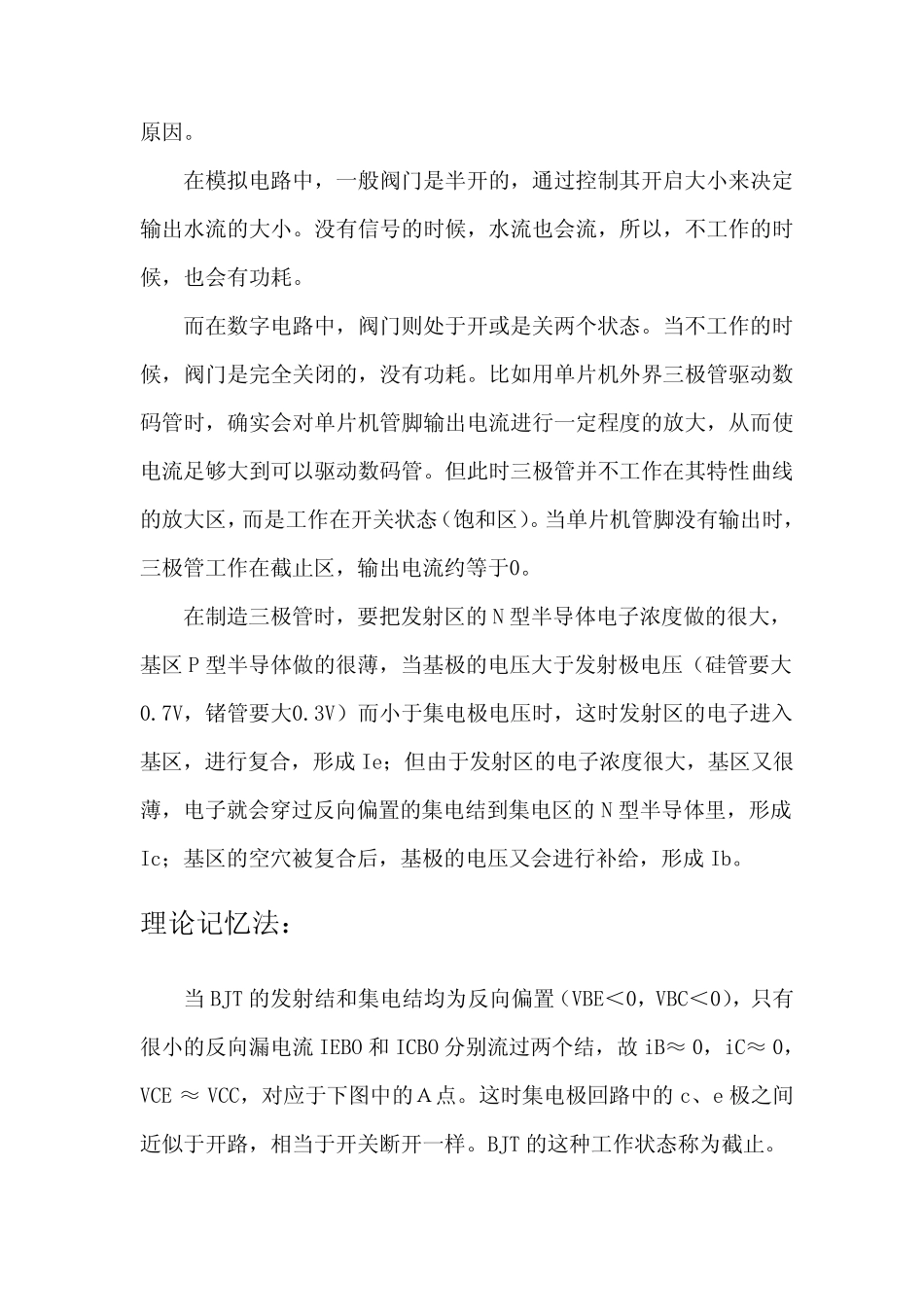

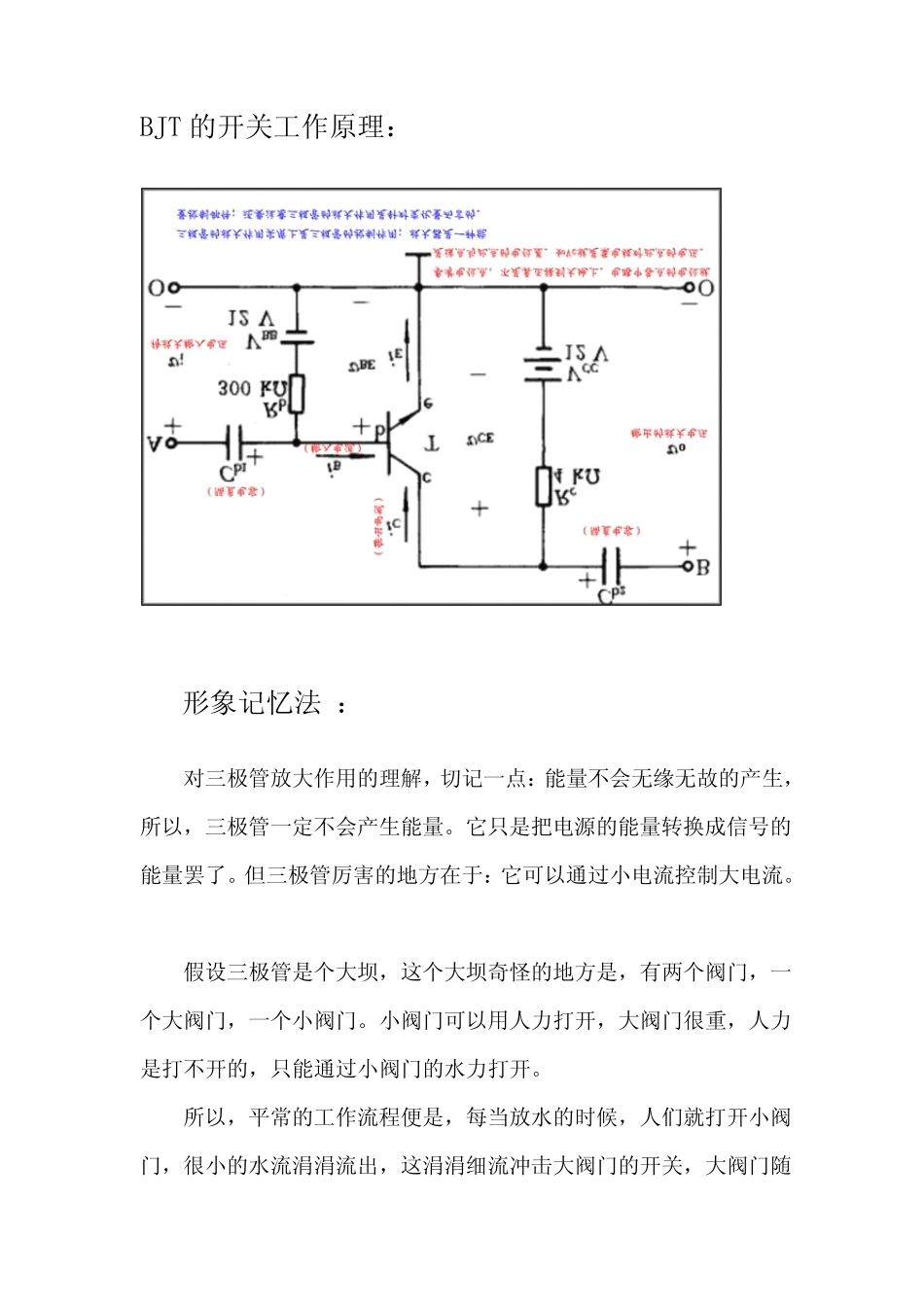

BJT 的开关工作原理：形象记忆法：对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。它只是把电源的能量转换成信号的能量罢了。但三极管厉害的地方在于：它可以通过小电流控制大电流。假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。在这里，Ube 就是小水流，Uce 就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。如果水流处于可调节的状态，这种情况就是三极管中的线性放大区。如果那个小的阀门开启的还不够，不能打开大阀门，这种情况就是三极管中的截止区。如果小的阀门开启的太大了，以至于大阀门里放出的水流已经到了它极限的流量，这种情况就是三极管中的饱和区。但是你关小小阀门的话，可以让三极管工作状态从饱和区返回到线性区。如果有水流存在一个水库中，水位太高（相应与 Uce 太大），导致不开阀门江水就自己冲开了，这就是二极管的反向击穿。PN 结的击穿又有热击穿和电击穿。当反向电流和反向电压的乘积超过 PN 结容许的耗散功率，直至 PN 结过热而烧毁，这种现象就是热击穿。电击穿的过程是可逆的，当加在 PN 结两端的反向电压降低后，管子仍可以恢复原来的状态。电击穿又分为雪崩击穿和齐纳击穿两类，一般两种击穿同时存在。电压低于5－6V 的稳压管，齐纳击穿为主，电压高于5－6V的稳压管，雪崩击穿为主。电压在5－6V 之间的稳压管，两种击穿程度相近，温度系数最好，这就是为什么许多电路使用5－6V 稳压管的原 因 。在 模 拟 电 路 中 ， 一 般 阀 门 是 半 开 的 ， 通 过 控 制 其 开 启 大 小 来 决 定输 出 水 流 的 大 小 。 没 有 信 号 的 时 候 ， 水 流 也 会 流 ， 所 以 ， 不 工 作 的 时候 ， 也 会 有 功 耗 。而 在 数 字 电 路 中 ， 阀 门 则 处 于 开 或 是 关 两 个 状 态 。 当 不 工 作 的 时候 ，...
