三相交流发电机励磁原理

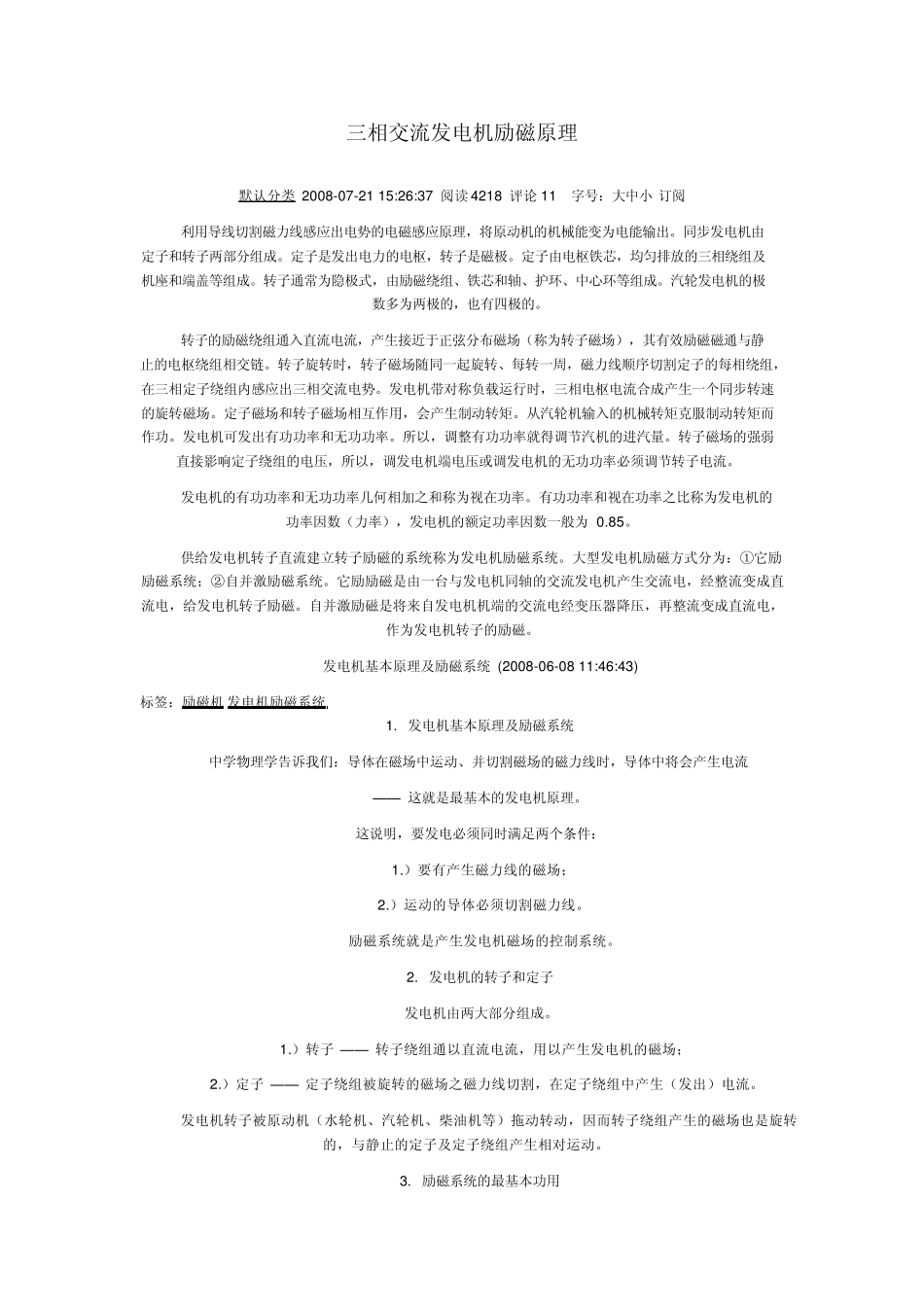

三相交流发电机励磁原理_第1页
1/6

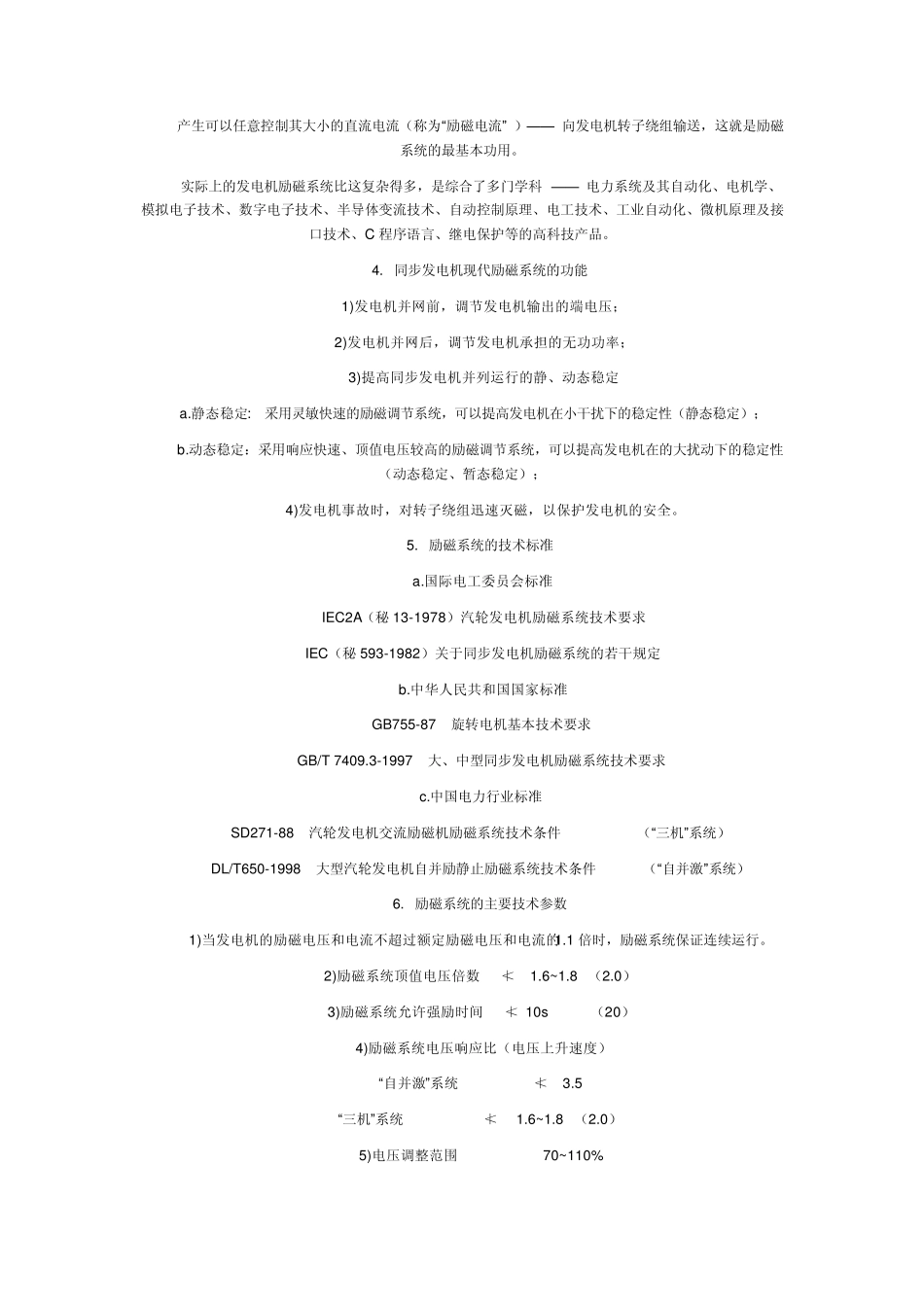

三相交流发电机励磁原理_第2页
2/6

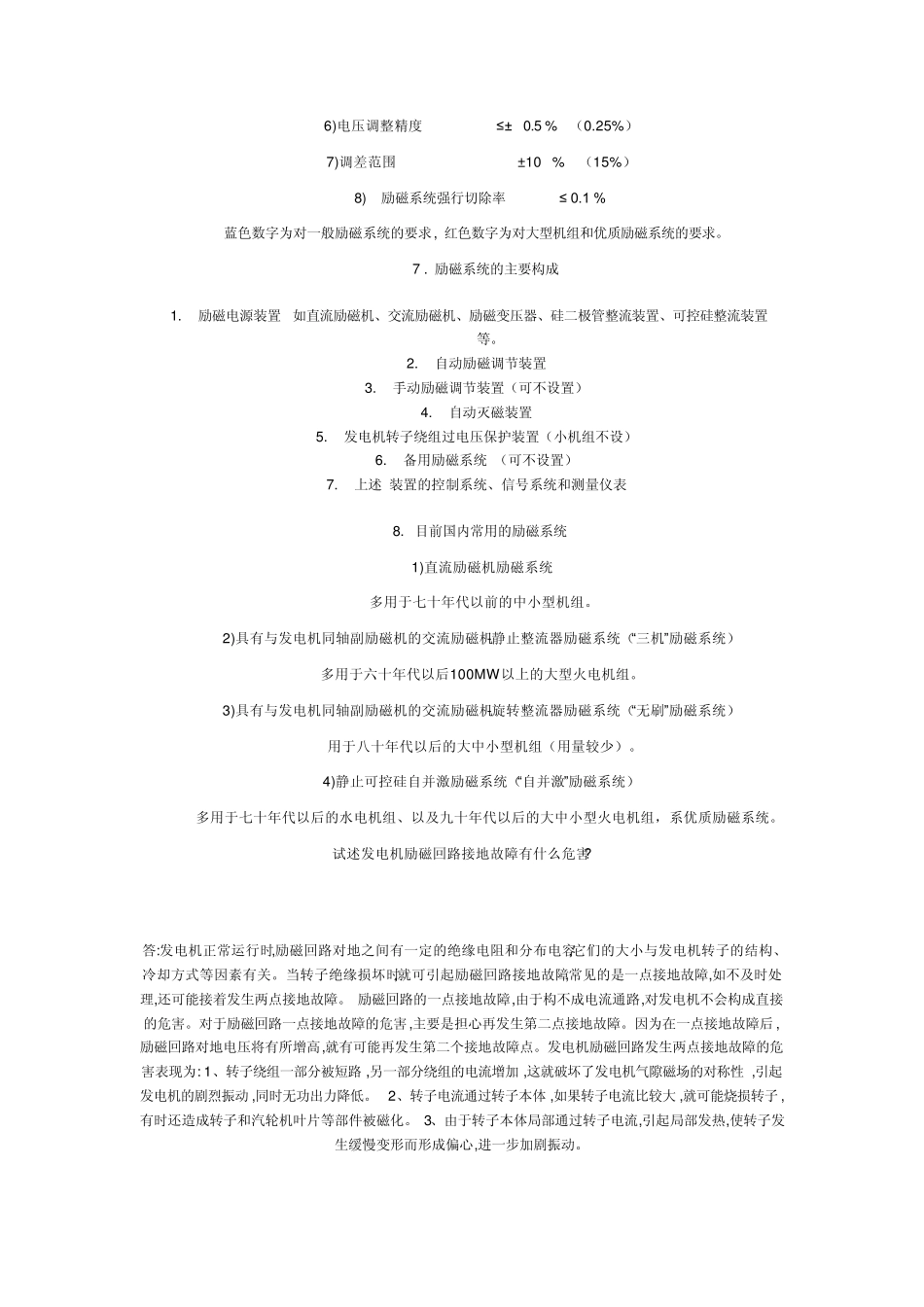

三相交流发电机励磁原理_第3页
3/6
三相交流发电机励磁原理 默认分类 2008-07-21 15:26:37 阅读 4218 评论 11 字号:大中小 订阅 利用导线切割磁力线感应出电势的电磁感应原理,将原动机的机械能变为电能输出。同步发电机由定子和转子两部分组成。定子是发出电力的电枢,转子是磁极。定子由电枢铁芯,均匀排放的三相绕组及机座和端盖等组成。转子通常为隐极式,由励磁绕组、铁芯和轴、护环、中心环等组成。汽轮发电机的极数多为两极的,也有四极的。 转子的励磁绕组通入直流电流,产生接近于正弦分布磁场(称为转子磁场),其有效励磁磁通与静止的电枢绕组相交链。转子旋转时,转子磁场随同一起旋转、每转一周,磁力线顺序切割定子的每相绕组,在三相定子绕组内感应出三相交流电势。发电机带对称负载运行时,三相电枢电流合成产生一个同步转速的旋转磁场。定子磁场和转子磁场相互作用,会产生制动转矩。从汽轮机输入的机械转矩克服制动转矩而作功。发电机可发出有功功率和无功功率。所以,调整有功功率就得调节汽机的进汽量。转子磁场的强弱直接影响定子绕组的电压,所以,调发电机端电压或调发电机的无功功率必须调节转子电流。 发电机的有功功率和无功功率几何相加之和称为视在功率。有功功率和视在功率之比称为发电机的功率因数(力率),发电机的额定功率因数一般为 0.85。 供给发电机转子直流建立转子励磁的系统称为发电机励磁系统。大型发电机励磁方式分为:①它励励磁系统;②自并激励磁系统。它励励磁是由一台与发电机同轴的交流发电机产生交流电,经整流变成直流电,给发电机转子励磁。自并激励磁是将来自发电机机端的交流电经变压器降压,再整流变成直流电,作为发电机转子的励磁。 发电机基本原理及励磁系统 (2008-06-08 11:46:43) 标签:励磁机 发电机励磁系统 1. 发电机基本原理及励磁系统 中学物理学告诉我们:导体在磁场中运动、并切割磁场的磁力线时,导体中将会产生电流 —— 这就是最基本的发电机原理。 这说明,要发电必须同时满足两个条件: 1.)要有产生磁力线的磁场; 2.)运动的导体必须切割磁力线。 励磁系统就是产生发电机磁场的控制系统。 2. 发电机的转子和定子 发电机由两大部分组成。 1.)转子 —— 转子绕组通以直流电流,用以产生发电机的磁场; 2.)定子 —— 定子绕组被旋转的磁场之磁力线切割,在定子绕组中产生(发出)电流。 发电机转子被原动机(水轮机、汽轮机、柴油机等)拖动转动,因而转子绕组产生...
