三相变压器的联接组与标号(详细的原理阐述)

三相变压器的联接组与标号(详细的原理阐述)_第1页
1/15
三相变压器的联接组与标号(详细的原理阐述)_第2页
2/15
三相变压器的联接组与标号(详细的原理阐述)_第3页
3/15

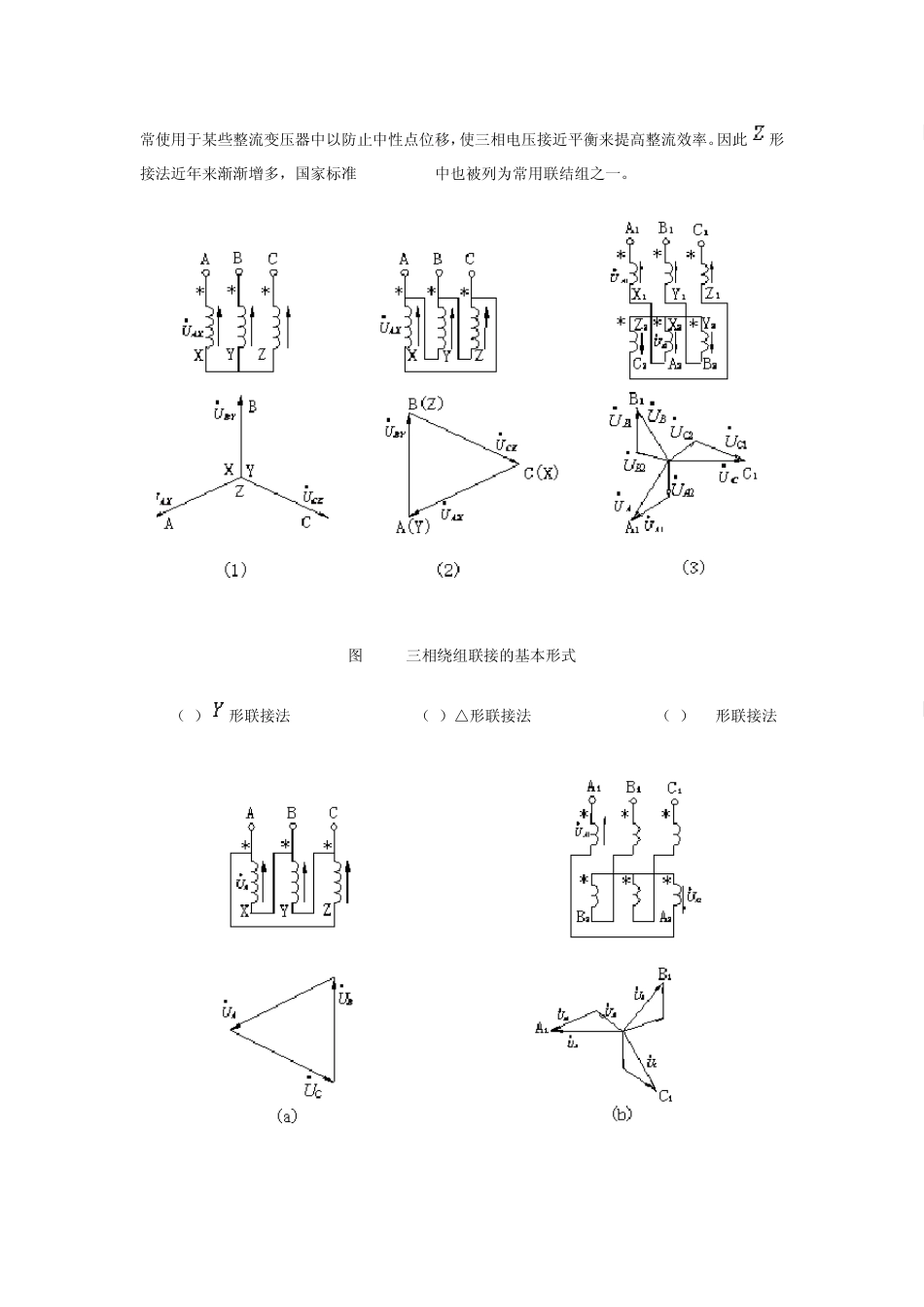

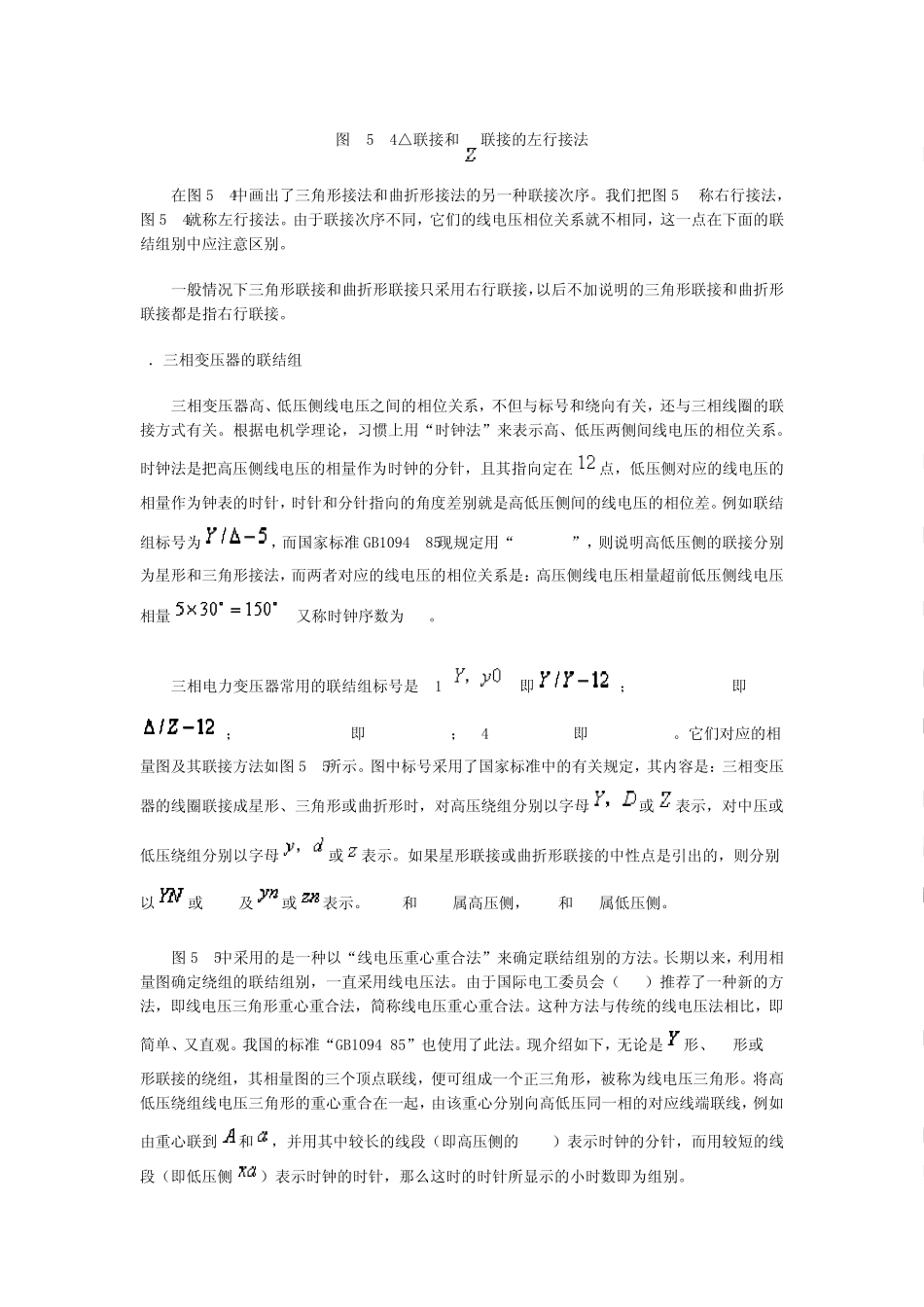

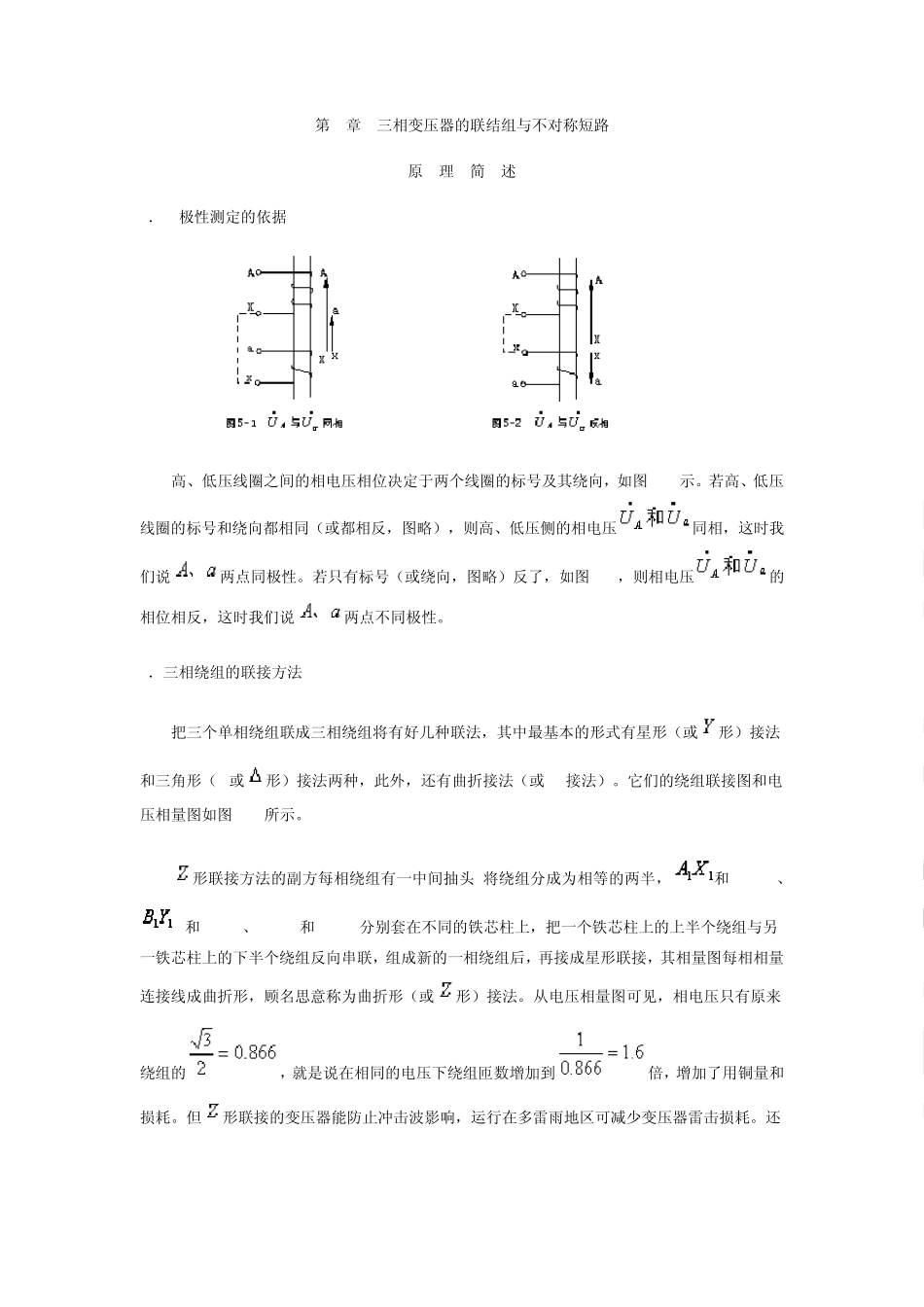

第5章 三相变压器的联结组与不对称短路 原 理 简 述 1. 极性测定的依据 高、低压线圈之间的相电压相位决定于两个线圈的标号及其绕向,如图 5-1示。若高、低压线圈的标号和绕向都相同(或都相反,图略),则高、低压侧的相电压同相,这时我们说两点同极性。若只有标号(或绕向,图略)反了,如图 5-2,则相电压的相位相反,这时我们说两点不同极性。 2.三相绕组的联接方法 把三个单相绕组联成三相绕组将有好几种联法,其中最基本的形式有星形(或形)接法和三角形(D或形)接法两种,此外,还有曲折接法(或接法)。它们的绕组联接图和电压相量图如图 5-3所示。 形联接方法的副方每相绕组有一中间抽头,将绕组分成为相等的两半,和、 和、和分别套在不同的铁芯柱上,把一个铁芯柱上的上半个绕组与另一铁芯柱上的下半个绕组反向串联,组成新的一相绕组后,再接成星形联接,其相量图每相相量连接线成曲折形,顾名思意称为曲折形(或形)接法。从电压相量图可见,相电压只有原来绕组的,就是说在相同的电压下绕组匝数增加到倍,增加了用铜量和损耗。但形联接的变压器能防止冲击波影响,运行在多雷雨地区可减少变压器雷击损耗。还常使用于某些整流变压器中以防止中性点位移,使三相电压接近平衡来提高整流效率。因此形接法近年来渐渐增多,国家标准GB1094-85中也被列为常用联结组之一。 图5-3 三相绕组联接的基本形式 (1)形联接法 (2)△形联接法 (3)形联接法 图 5-4 △联接和联接的左行接法 在图5-4中画出了三角形接法和曲折形接法的另一种联接次序。我们把图5-3称右行接法,图5-4就称左行接法。由于联接次序不同,它们的线电压相位关系就不相同,这一点在下面的联结组别中应注意区别。 一般情况下三角形联接和曲折形联接只采用右行联接,以后不加说明的三角形联接和曲折形联接都是指右行联接。 3.三相变压器的联结组 三相变压器高、低压侧线电压之间的相位关系,不但与标号和绕向有关,还与三相线圈的联接方式有关。根据电机学理论,习惯上用“时钟法”来表示高、低压两侧间线电压的相位关系。时钟法是把高压侧线电压的相量作为时钟的分针,且其指向定在点,低压侧对应的线电压的相量作为钟表的时针,时针和分针指向的角度差别就是高低压侧间的线电压的相位差。例如联结组标号为,而国家标准 GB1094-85现规定用“”,则说明高低压侧的联接分别为星形和三角形接法,而两者对应的线电压的相位关系是:高压侧线电压相...
