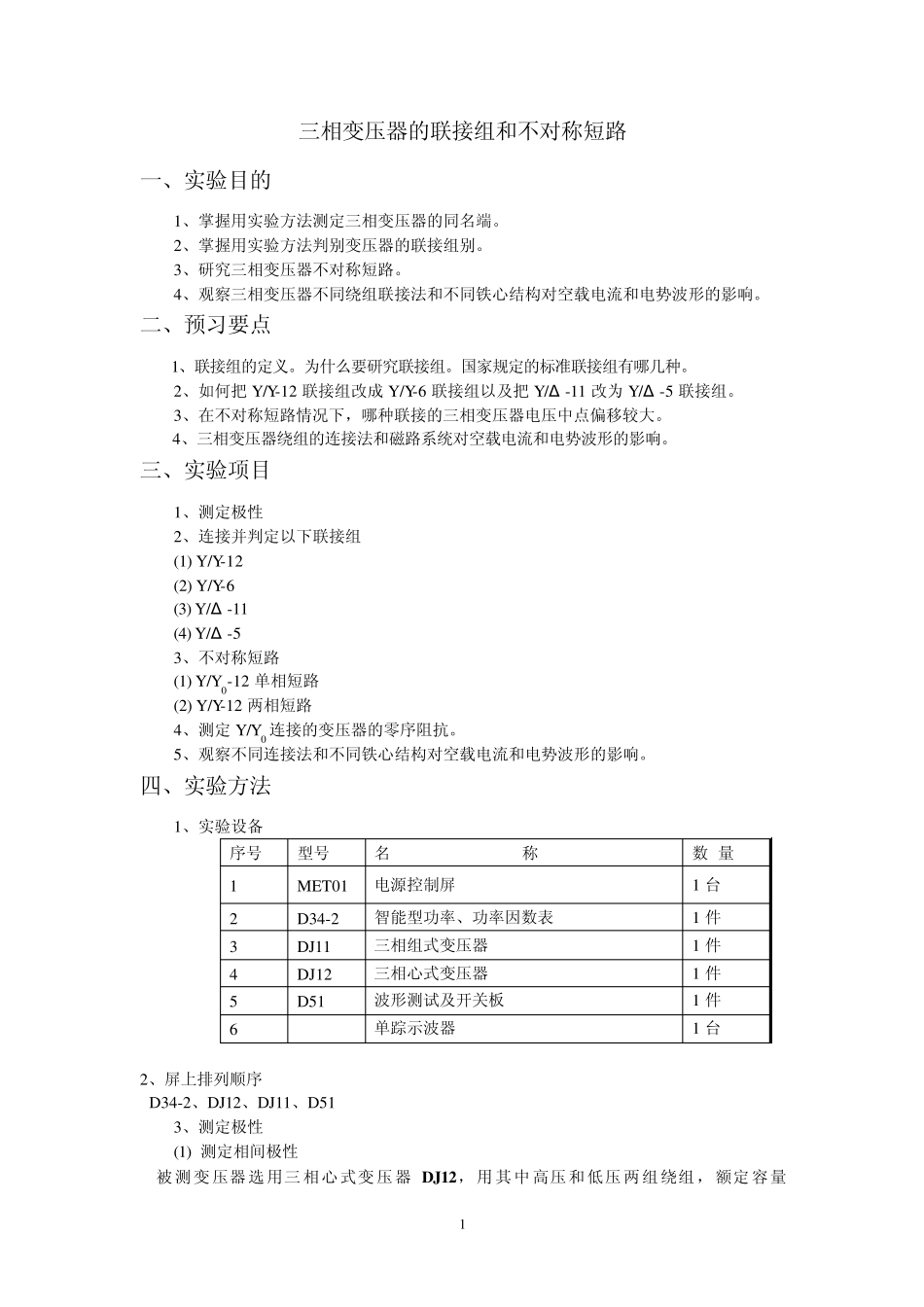

1 三相变压器的联接组和不对称短路 一、实验目的 1、掌握用实验方法测定三相变压器的同名端。 2、掌握用实验方法判别变压器的联接组别。 3、研究三相变压器不对称短路。 4、观察三相变压器不同绕组联接法和不同铁心结构对空载电流和电势波形的影响。 二、预习要点 1、联接组的定义。为什么要研究联接组。国家规定的标准联接组有哪几种。 2、如何把 Y/Y-12 联接组改成 Y/Y-6 联接组以及把 Y/Δ -11 改为 Y/Δ -5 联接组。 3、在不对称短路情况下，哪种联接的三相变压器电压中点偏移较大。 4、三相变压器绕组的连接法和磁路系统对空载电流和电势波形的影响。 三、实验项目 1、测定极性 2、连接并判定以下联接组 (1) Y/Y-12 (2) Y/Y-6 (3) Y/Δ -11 (4) Y/Δ -5 3、不对称短路 (1) Y/Y0-12 单相短路 (2) Y/Y-12 两相短路 4、测定 Y/Y0 连接的变压器的零序阻抗。 5、观察不同连接法和不同铁心结构对空载电流和电势波形的影响。 四、实验方法 1、实验设备 序号 型号 名 称 数 量 1 MET01 电源控制屏 1 台 2 D34-2 智能型功率、功率因数表 1 件 3 DJ11 三相组式变压器 1 件 4 DJ12 三相心式变压器 1 件 5 D51 波形测试及开关板 1 件 6 单踪示波器 1 台 2、屏上排列顺序 D34-2、DJ12、DJ11、D51 3、测定极性 (1) 测定相间极性 被测变压器选用三相心式变压器DJ12，用其中高压和低压两组绕组，额定容量 2 PN=152/152V·A，UN=220/55V，IN=0.4/1.6A，Y/Y 接法。测得阻值大的为高压绕组，用 A、B、C、X、Y、Z 标记。低压绕组标记用 a、b、c、x、y、z。 1) 按图 3-8 接线。A、X 接电源的 U、V 两端子，Y、Z 短接。 2) 接通交流电源，在绕组 A、X 间施加约 50%UN 的电压。 3) 用电压表测出电压 UBY、UCZ、UBC，若 UBC=│UBY-UCZ│，则首末端标记正确；若UBC=│UBY+UCZ│，则标记不对。须将 B、C 两相任一相绕组的首末端标记对调。 4) 用同样方法，将 B、C 两相中的任一相施加电压，另外两相末端相联，定出每相首、末端正确的标记。 图 3-8 测定相间极性接线图 (2) 测定原、副方极性 图 3-9 测定原、副方极性接线图 1) 暂时标出三相低压绕组的标记 a、b、c、x、y、z,然后按图 3-9 接线，原、副方中点用导线相连。 2) 高压三相绕组施加约 50%的额定电压，用电压表测量电压 UAX、UBY、UCZ、Uax、Uby、Ucz、UAa、UBb、UCc...
