三相国网电能表检验装置技术规范for标准

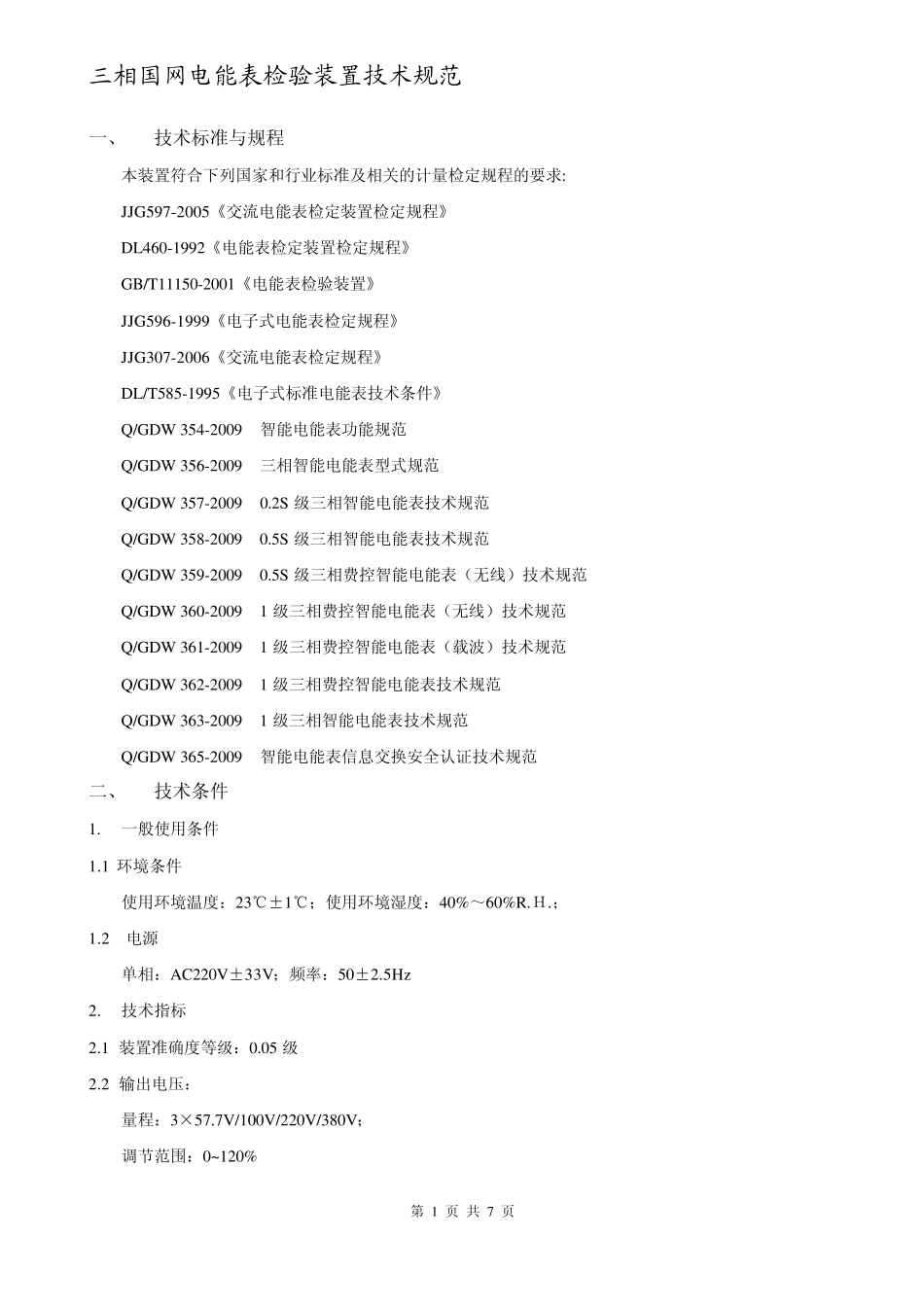

三相国网电能表检验装置技术规范 第 1 页 共 7 页 一、 技术标准与规程 本装置符合下列国家和行业标准及相关的计量检定规程的要求: JJG597-2005《交流电能表检定装置检定规程》 DL460-1992《电能表检定装置检定规程》 GB/T11150-2001《电能表检验装置》 JJG596-1999《电子式电能表检定规程》 JJG307-2006《交流电能表检定规程》 DL/T585-1995《电子式标准电能表技术条件》 Q/GDW 354-2009 智能电能表功能规范 Q/GDW 356-2009 三相智能电能表型式规范 Q/GDW 357-2009 0.2S 级三相智能电能表技术规范 Q/GDW 358-2009 0.5S 级三相智能电能表技术规范 Q/GDW 359-2009 0.5S 级三相费控智能电能表（无线）技术规范 Q/GDW 360-2009 1 级三相费控智能电能表（无线）技术规范 Q/GDW 361-2009 1 级三相费控智能电能表（载波）技术规范 Q/GDW 362-2009 1 级三相费控智能电能表技术规范 Q/GDW 363-2009 1 级三相智能电能表技术规范 Q/GDW 365-2009 智能电能表信息交换安全认证技术规范 二、 技术条件 1. 一般使用条件 1.1 环境条件 使用环境温度：23℃±1℃；使用环境湿度：40%～60%R.Ｈ.； 1.2 电源 单相：AC220V±33V；频率：50±2.5Hz 2. 技术指标 2.1 装置准确度等级：0.05 级 2.2 输出电压： 量程：3×57.7V/100V/220V/380V； 调节范围：0~120% 三相国网电能表检验装置技术规范 第 2 页 共 7 页 调节细度：优于 0.01% 输出稳定度：≤0.03%/3 分钟 输出失真度：≤0.5% 输出容量：15VA/表位 负载特性：阻性、感性和容性 容性负载：小于0.47uF/表位 谐波输出：2~21 次谐波，含量≤40%； 2.3 输出电流： 量程：1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A 调节范围：0~120%，最大输出电流：120A 调节细度：优于 0.01% 输出稳定度：≤0.03%/3 分钟 输出失真度：≤0.5% 最大输出容量：1500VA 负载特性：阻性、感性 启动电流输出：0.1mA(最小)，准确度：≤5% 谐波输出： 2~21 次谐波，含量≤40%； 偶次谐波（波群控制）； 奇次谐波（可控硅波形）； 2.4 输出功率： 稳定度：≤0.05%/2 分钟，起动功率：准确度≤2%（电流0.1mA 以上）； 2. 5 输出相位： 调节范围：0~359.99°，调节细度：0.01° 2. 6 输出频率： 调节范围：45~65Hz，调节细度：优于0.01 Hz 2. 7 装置配置： 1) 标准电能表配置： HY-5300 三相高...
