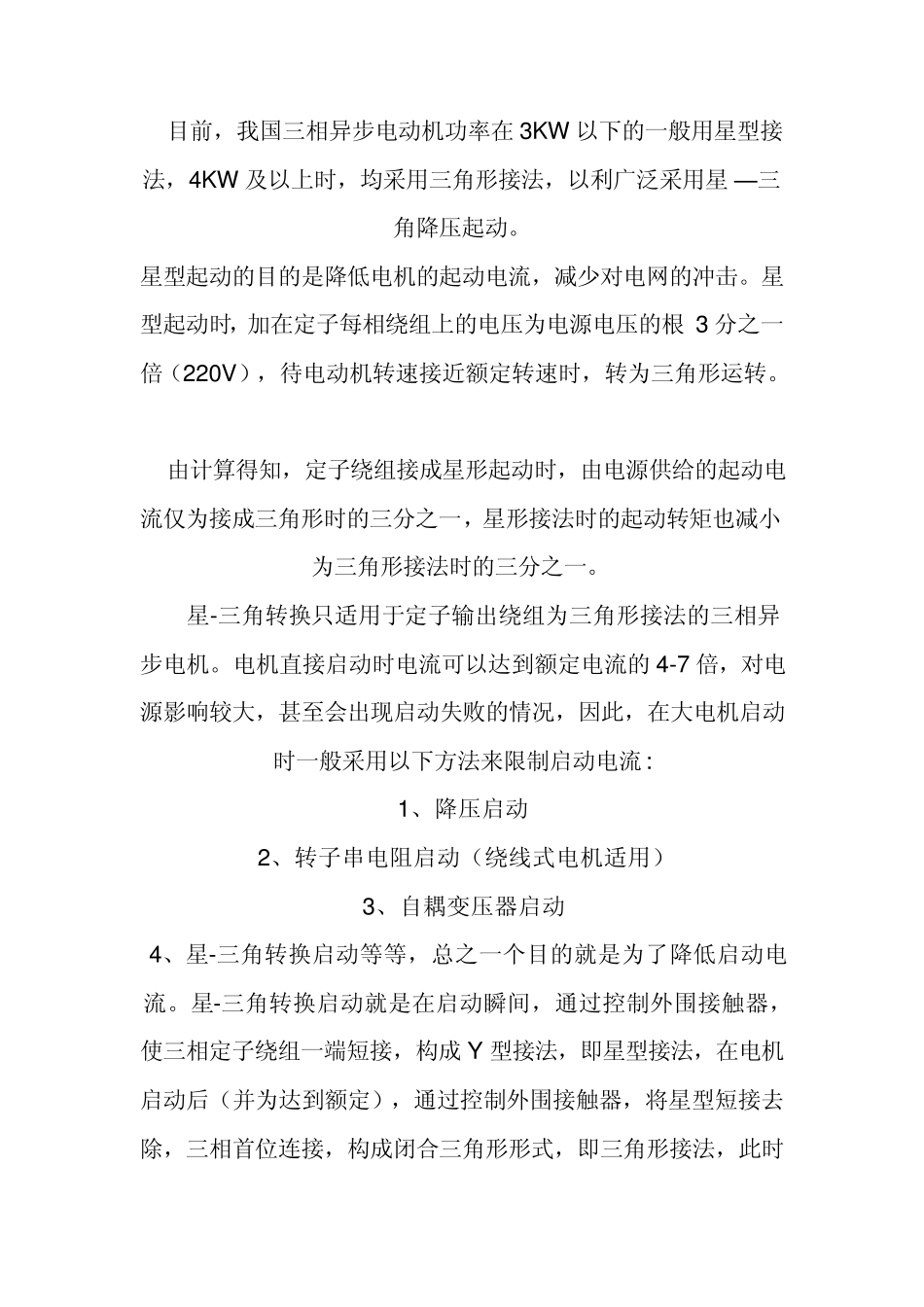

三相异步电动机星三角接线示意图与星三角起动 电机 2010-06-04 06:55:27 阅读448 评论0 字号：大中小 订阅 三相异步电动机的接法与星三角起动 目前电动机的接法有两种（参考电机铭牌）： 一：额定电压380V /220V ，接法为 星/三角。这表明电机每相绕组的额定电压为220V ，如果电源线电压为220V ，定子绕组则应接成三角形，如果电源电压为380V ，则应接成星形。切不可误将星形接成三角形，将烧毁电机。 二：额定电压为380V ，接法为三角形，这表明定子每相绕组的额定电压是 380V ，适用于电源线电压为380V 的场合。 如果电机额定电压为220V （日本工业电压为220V ，电机额定电压为220V ，民用照明为110V ），电机原接法为三角形，可改成星形接法接到 380V 电压上。如电机已经是星形接法，则不能再接到 380V 电源上。 再说星—三角降压起动： 目前，我国三相异步电动机功率在3KW 以下的一般用星型接法，4KW 及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。 星型起动的目的是降低电机的起动电流，减少对电网的冲击。星型起动时，加在定子每相绕组上的电压为电源电压的根3 分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。 由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。 星-三角转换只适用于定子输出绕组为三角形接法的三相异步电机。电机直接启动时电流可以达到额定电流的4-7 倍，对电源影响较大，甚至会出现启动失败的情况，因此，在大电机启动时一般采用以下方法来限制启动电流: 1、降压启动 2、转子串电阻启动（绕线式电机适用） 3、自耦变压器启动 4、星-三角转换启动等等，总之一个目的就是为了降低启动电流。星-三角转换启动就是在启动瞬间，通过控制外围接触器，使三相定子绕组一端短接，构成Y型接法，即星型接法，在电机启动后（并为达到额定），通过控制外围接触器，将星型短接去除，三相首位连接，构成闭合三角形形式，即三角形接法，此时才达到额定运行状态。星型接法电流大概为三角形接法的 1 /3 ，达到限流启动或限制冲击电流的目的。 星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机 三相异步电动机接线盒内部接线图 注：粗线为短接片 三相异步电动机星型接法 三相异步电动机三角形接法 星三角起动实际应用 KM1 与 KM2 同时导通，三角形接法 KM1 与 KM3 同时导通，星形接法 KM 1 KM 2 KM 3 M A B C
