三相异步电动机的拆卸与装配

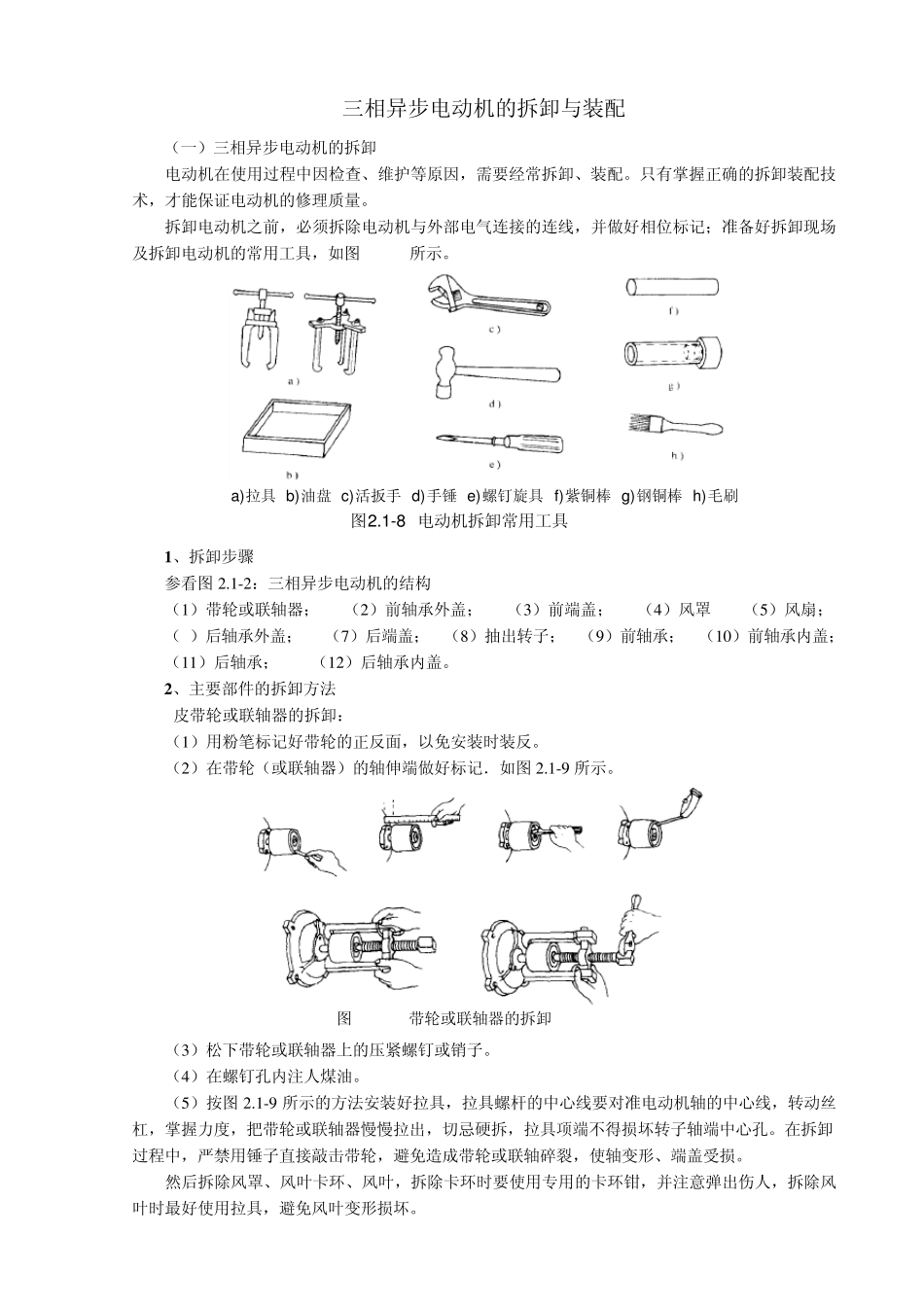

三相异步电动机的拆卸与装配 （一）三相异步电动机的拆卸 电动机在使用过程中因检查、维护等原因，需要经常拆卸、装配。只有掌握正确的拆卸装配技术，才能保证电动机的修理质量。 拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记；准备好拆卸现场及拆卸电动机的常用工具，如图 2.1-8所示。 图2.1-8 电动机拆卸常用工具a)拉具 b)油盘 c)活扳手 d)手锤 e)螺钉旋具 f)紫铜棒 g )钢铜棒 h )毛刷 1 、拆卸步骤 参看图 2 .1 -2 ：三相异步电动机的结构 （1 ）带轮或联轴器； （2 ）前轴承外盖； （3 ）前端盖； （4 ）风罩 （5 ）风扇； （6）后轴承外盖； （7 ）后端盖； （8 ）抽出转子； （9 ）前轴承； （1 0 ）前轴承内盖； （1 1 ）后轴承； （1 2 ）后轴承内盖。 2 、主要部件的拆卸方法 皮带轮或联轴器的拆卸： （1 ）用粉笔标记好带轮的正反面，以免安装时装反。 （2 ）在带轮（或联轴器）的轴伸端做好标记．如图 2 .1 -9 所示。 图2.1-9 带轮或联轴器的拆卸 （3 ）松下带轮或联轴器上的压紧螺钉或销子。 （4 ）在螺钉孔内注人煤油。 （5 ）按图 2 .1 -9 所示的方法安装好拉具，拉具螺杆的中心线要对准电动机轴的中心线，转动丝杠，掌握力度，把带轮或联轴器慢慢拉出，切忌硬拆，拉具项端不得损坏转子轴端中心孔。在拆卸过程中，严禁用锤子直接敲击带轮，避免造成带轮或联轴碎裂，使轴变形、端盖受损。 然后拆除风罩、风叶卡环、风叶，拆除卡环时要使用专用的卡环钳，并注意弹出伤人，拆除风叶时最好使用拉具，避免风叶变形损坏。 拆卸端盖、抽转子： 拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。均匀拆除轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要避免过重敲击，以免损坏端盖）对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。 轴承的拆卸、清洗： 拆卸轴承应先用适宜的专用拉具。按如图 2.1-10 所示的方法夹持轴承，拉力应着力于轴承内圈，不能拉外圈，拉具顶端不得损坏转子轴端中心孔（可加些润滑油脂），拉具的丝杆顶点要对准转子轴的中心，缓慢匀速地扳动丝杆。在轴承拆卸前，应将轴承用清洗剂洗干净，检查它是否损坏，...
